Separarea metalelor din zahărul brun (studiu de caz)
Starea inițială
Clientul procesează zahăr brun cu fracția 0,8 – 1,0 mm. Capacitatea de producție este de 5 t/oră.
Descrierea problemei
Cerința clientului a fost separarea metalelor din zahărul brun. În material apar metale cu dimensiunea de 1 – 10 mm, lucru absolut inacceptabil pentru client. Având în vedere că apariția metalelor este destul de frecventă, clientul a oscilat între un separator cu curățare manuală și unul cu curățare automată. În final, clientul a preferat un separator magnetic cu curățare manuală, dar, datorită frecvenței anticipate a curățării, a solicitat un separator cu un sistem de curățare simplu și rapid.
Tehnologia este clasificată în clasa de pericol de explozie ATEX 22. Ținând cont de acest fapt, este necesară proiectarea unui separator magnetic adecvat.
Soluția problemei
Deoarece clientul a solicitat separarea impurităților feromagnetice de 1 mm, am recomandat utilizarea unui separator magnetic cu grătare. Acest separator a fost echipat cu cei mai puternici magneți din neodim, care generează un câmp magnetic extrem de puternic de 18.700 G!
Datorită utilizării magneților puternici, putem capta în mod fiabil nu doar impurități de 1 mm, ci chiar și impurități mult mai mici – începând de la 1 micron! Clientul a apreciat foarte mult acest lucru.

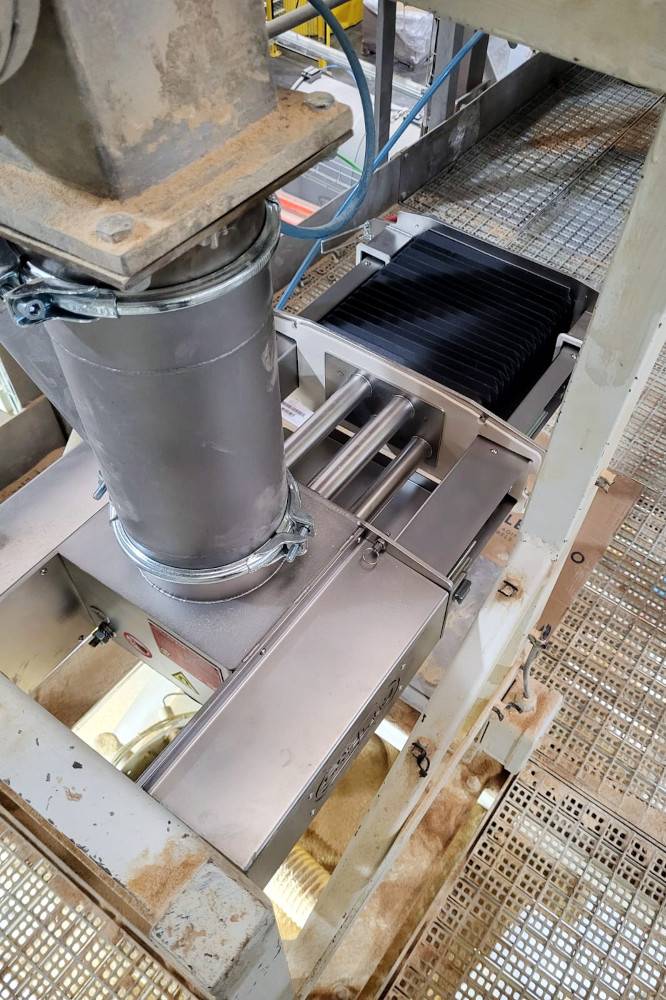

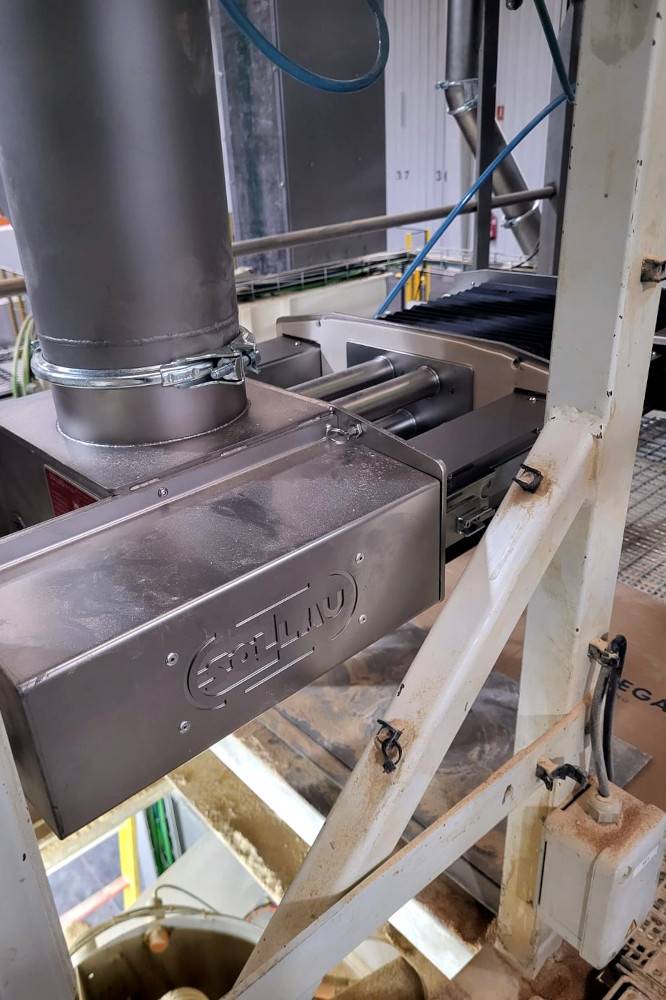

Am identificat locul potrivit pentru instalare după transportorul cu șnec. De pe acesta, zahărul cade pe grătarele separatorului magnetic de la o înălțime de cca 0,5 m. În conductă cu diametrul de 150 mm am instalat separatorul magnetic în carcasă MSS-MC LUX 150/5 Ex.

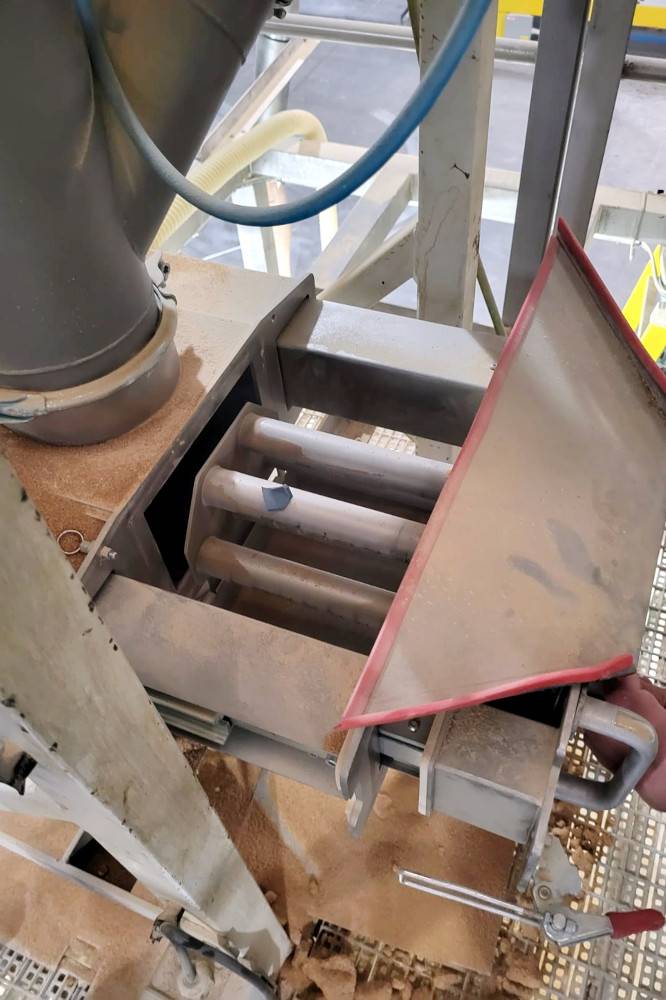

Avantajul principal al acestui separator este sistemul de curățare ușor și sigur. Nucleele magnetice sunt fixate ferm de carcasă, astfel încât nu există risc de accidentare la curățarea separatorului (la curățarea separatoarelor cu grătare magnetice libere există riscul ca grătarul să fie atras de un obiect metalic – podea, conductă – și să provoace rănirea degetelor). Curățarea durează doar câteva secunde!
Separatorul a fost realizat astfel încât să îndeplinească cerința de instalare în zona ATEX 22.
Beneficiile utilizării filtrului magnetic MSS-MC LUX 150/5 Ex
La curățarea periodică se captează 20 – 50 g de impurități feromagnetice pe oră. Sunt captate și impurități foarte mici, de ordinul micronilor.
S-a dovedit că în material pot apărea și impurități feromagnetice mari. Am captat chiar o impuritate de 40 × 25 mm! Aceasta ar fi putut provoca avarii la tehnologia costisitoare din etapele ulterioare ale producției.
Clientul este mulțumit de echipamentul nostru – îi satisfac atât eficiența separării magnetice, cât și sistemul facil de curățare al separatorului.
Echipament utilizat: Separator magnetic în carcasă MSS-MC LUX 150/5 Ex
Avantajele separatorului magnetic MSS-MC LUX 150/5 Ex
- Separare în două etape
- Manșon de protecție al nucleului magnetic
- Curățare ușoară, rapidă și sigură
- Varietate mare de conexiuni
- 18.700 Gauss la nucleu și 12.200 Gauss la mantă
