Magneți tip placă MS-MC-K/S
Magnetul cu placă MS-MC-K/S este un separator magnetic simplu, dar foarte eficient, cu o gamă foarte largă de aplicații. Cel mai adesea, placa magnetică este instalată pe conducte sau țevi pentru a îndepărta particulele fine de fier, precum și bucăți mai mari de fier din diferite tipuri de materiale în vrac. Este potrivit in special pentru aplicațiile în care un separator magnetic mai sofisticat (de exemplu, din cauza spațiului limitat de instalare sau din cauza tehnologiei de producție deja existente) nu poate fi plasat. Pur și simplu, este suficient sa decupați conducta existentă și introduceți ușa magnetică.
Datorită prețului său avantajos, placa magnetică este un model foarte popular de separator magnetic. Echipăm această „placă magnetică” cu magneți neodim foarte puternici, obținând o eficiență ridicată a separării magnetice.
Ușa magnetică cu placă este, de asemenea, potrivită pentru materiale abrazive sau slab permeabile, deoarece niciun obstacol (de exemplu, o grilă magnetică) nu este introdus în fluxul materialului care ar bloca sau ar putea fi deteriorat de materialul abraziv.
Design-ul magnetului cu placă
Magnetul cu placă este compus din două părți:
- nucleul magnetic
- placa din oțel inoxidabil ușor de curățat
Producem magneții cu plăci în două linii de modele la care diferă doar modul de curățare.
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5

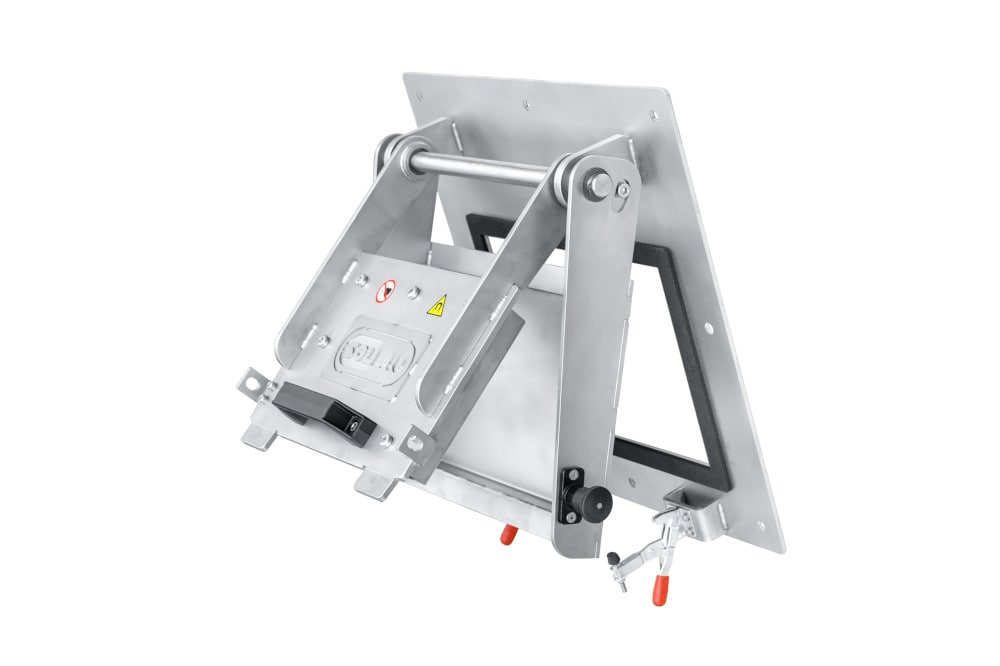

MS-MC-K
- Curățat prin înclinarea plăcii
- Ca standard 4 500 G (opțional până la 7 000 G) la punctul de contact cu materialul tratat
- Design din oțel inoxidabil rezistent
Vă recomandăm să folosiți magnetul cu placă inclinabilă mai ales dacă există suficient spațiu pentru operator, precum și pentru înclinarea ușii magnetice. Dacă nu există suficient spațiu, vă recomandăm să utilizați ușa magnetică laterală glisantă.
Cum este curățat magnetul cu placă?
Când fluxul de material este oprit, eliberați încuietoarea și trageți ușa magnetică. În următorul pas, mutați miezul magnetic de pe panoul de curățare și metalele feroase (închise pe pânzele din inoxidabil) vor cădea. Magnetul cu placă de acest tip este potrivit pentru locurile cu spațiu de manipulare suficient.
| Model | Greutate (kg) | Dimensiunea alimentarii/evacuarii (mm) | Fișă tehnică |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | afișare PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | afișare PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | afișare PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | afișare PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | afișare PDF |
MS-MC-S
- Curățat prin înlăturarea laterala a plăcii magnetice
- Pentru locuri greu accesibile
- Ca standard 4 500 G (opțional până la 7 000 G) la punctul de contact cu materialul tratat
- Design rezistent, complet din oțel inoxidabil
Ușa magnetică laterală glisantă este o soluție excelentă dacă nu există suficient spațiu pentru a curăța magnetul plăcii prin înclinare (de exemplu, țeava este instalată aproape de perete, lângă o altă țeavă etc.). În acest caz, vă recomandăm să folosiți ușa magnetică retractabilă (al cărui nucleu magnetic poate fi înlăturat lateral).
Cum este curățat magnetul cu placă glisantă?
Când fluxul de material este oprit, eliberați încuietoarea și trageți ușa magnetică. În următorul pas, înlăturați lateral miezul magnetic și particulele de fier (colectate pe panoul de curățare din oțel inoxidabil) vor cădea. Magnetul de placă de acest tip este potrivit pentru locurile cu spațiu de manipulare insuficient.
| Model | Greutate (kg) | Dimensiunea alimentarii/evacuarii (mm) | Fișă tehnică |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | afișare PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | afișare PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | afișare PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | afișare PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | afișare PDF |
Ușa magnetică MS-MC-K/S este un separator magnetic simplu și extrem de eficient, conceput pentru instalare directă într-o conductă inclinată, ca parte integrantă a acesteia. Este deosebit de potrivită acolo unde, din cauza înălțimii de instalare sau a echipamentelor din aval, nu poate fi utilizat un separator mai complex. Datorită prețului avantajos și magneților de neodim deosebit de puternici, este unul dintre cele mai populare tipuri de separatoare magnetice pentru materiale în vrac.
Nu. Instalarea este foarte simplă: se taie o deschidere în conducta existentă și se introduce ușa magnetică. Fabricarea separatorului la comandă este de la sine înțeleasă; instalarea, punerea în funcțiune și instruirea personalului de operare sunt incluse în livrare.
Ambele variante ating aceeași eficiență magnetică și diferă doar prin modul de curățare. Recomandăm MS-MC-K (batantă) acolo unde există suficient spațiu în jurul conductei pentru operator — ușa se deschide la curățare. MS-MC-S (glisantă) este potrivită pentru locuri înguste sau greu accesibile (conductă lângă un perete, alte echipamente în jur) — miezul magnetic se glisează lateral la curățare, fără a fi necesară nicio suprafață liberă în fața ușii.
Procedura este aceeași pentru ambele variante și se desfășoară în doi pași: după oprirea fluxului de material, eliberați siguranța și deschideți ușa magnetică. În al doilea pas, răsturnați (MS-MC-K) sau glisați lateral (MS-MC-S) miezul magnetic — metalele reținute pe placa de acoperire cad singure. Întregul proces nu necesită unelte și nici demontarea separatorului din conductă.
Ușile magnetice sunt potrivite pentru orice material în vrac, inclusiv materiale abrazive sau greu permeabile — în fluxul de material nu este introdusă nicio obstrucție (de ex. un grătar magnetic) care să provoace formare de poduri sau să se deterioreze prin abraziune. Sunt utilizate în industria alimentară, a furajelor, farmaceutică, de prelucrare a lemnului, chimică și ceramică.
Ușile magnetice ating o inducție standard de 4.500 G la punctul de contact cu materialul separat; ca opțiune este disponibilă o versiune de până la 7.000 G. Captează particule feromagnetice de la 0,5 mm. Ambele variante sunt fabricate în dimensiuni de intrare/ieșire de la 200 × 200 mm la 600 × 300 mm; separatoarele sunt realizate integral din oțel inoxidabil. La cerere, fabricăm la comandă orice dimensiuni.
În ce ramuri industriale poate fi utilizat jgheabul magnetic?
Magnetul cu placă își găsește aplicația în industria de prelucrare a alimentelor, producția de furaje, industria farmaceutică, prelucrarea lemnului, industria chimică și ceramică etc.
