Linie mobilă de sortare – prezentare a tehnologiilor
Linie mobilă de separare pentru sortarea metalelor magnetice și nemagnetice de materialul inert. Este alcătuită din două module. Ambele module sunt montate pe o platformă Abroll, ceea ce permite relocarea facilă a întregii linii.
Linia include separatoare magnetice standard pentru îndepărtarea impurităților feroase și un separator cu curenți turbionari (eddy current) pentru separarea metalelor nemagnetice de materialele nemetalice.
A doua parte a liniei mobile de sortare este carcasată. Fiecare parte a liniei poate fi utilizată independent sau împreună – în funcție de scopul separării.
Vom proiecta configurația liniei mobile de separare și a componentelor sale astfel încât să corespundă scopului separării și nevoilor dvs.!
Linia mobilă de sortare este compusă din următoarele echipamente

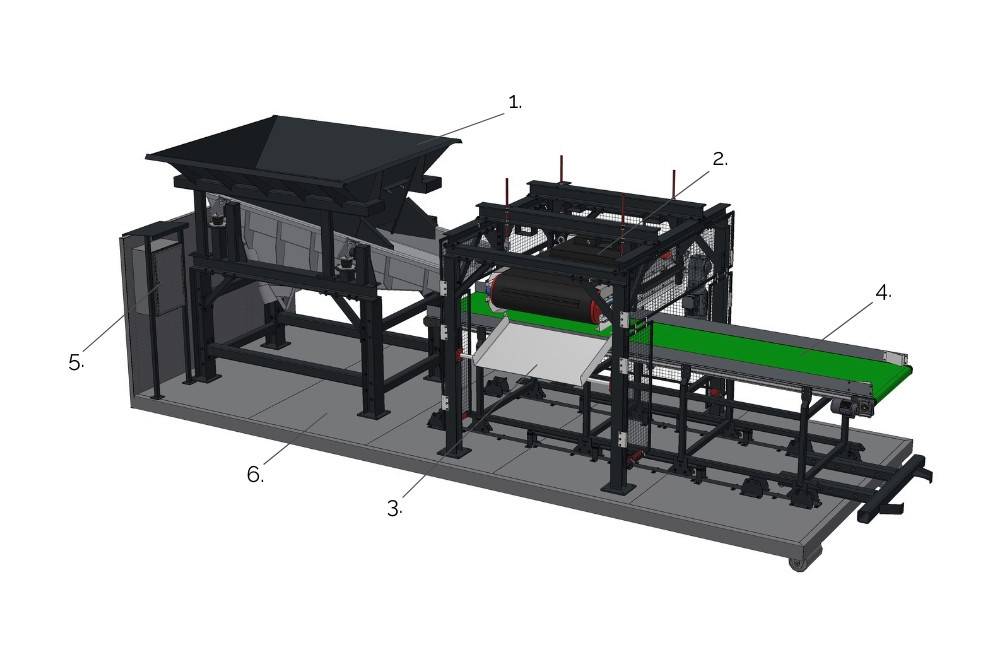

Modul 1
- 1Alimentator vibrator cu buncăr
- 2Plaacă magnetică cu autocurăţare DND-AC
- 3Jgheab – contaminanți Fe
- 4Transportor cu bandă
- 5Dulap de comandă 1
- 6Container Abroll 1

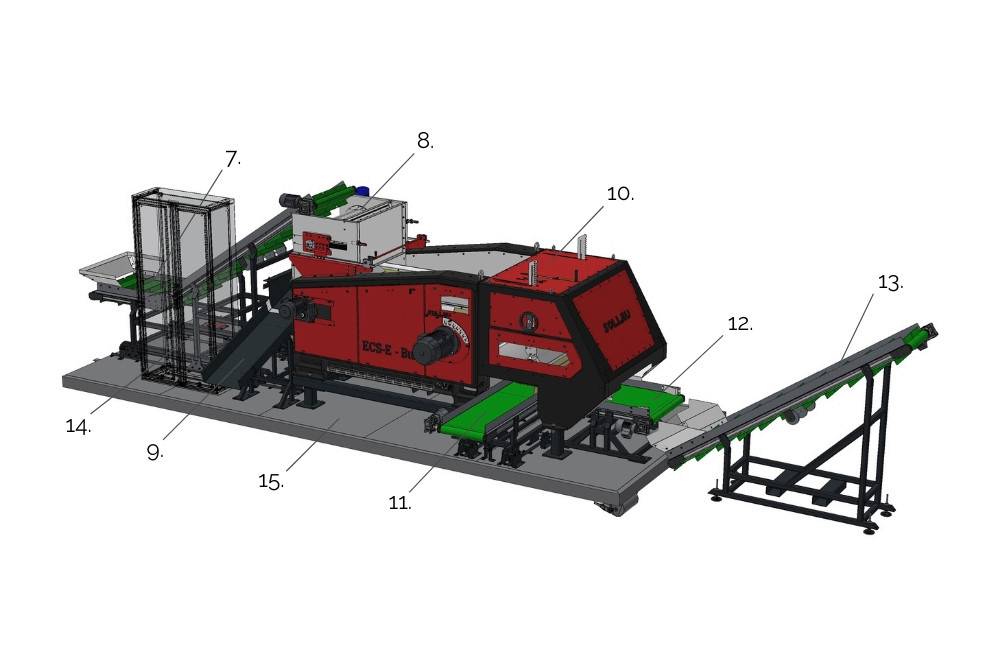

Modul 2
- 7Transportor cu bandă frânt
- 8Tobă magnetică
- 9Jgheab – contaminanți Fe
- 10ECS – E BULL
- 11Transportor cu bandă – material inert
- 12Transportor cu bandă – metale nemagnetice
- 13Transportor de evacuare
- 14Dulap de comandă 2
- 15Container Abroll 2
1 Alimentator vibrator cu buncăr
- Jgheab vibrator – lungime 3000 mm, lățime 950 mm
- Volum buncăr aprox. 1,5 m3
- Material buncăr – oțel 11 373/11 523
- Tratament de suprafață – vopsire RAL conform cerințelor
2 Placă magnetică cu autocurăţare DND-AC Ms2 F JAGUAR – separare magnetică, treapta 1
- Separator magnetic automat pentru îndepărtarea particulelor Fe
- Prima treaptă a separării magnetice – captează volumul principal al particulelor feromagnetice
- Magnați feriți
- Înălțime de suspendare 270 mm
- Structura de suspendare DND-AC este demontabilă pentru ca linia să poată funcționa fără această treaptă
- Material structură – oțel 11 373/11 523
- Finisaj structură – vopsire RAL conform cerințelor
3 Jgheab – contaminanți Fe
4 Transportor cu bandă
- Lățime utilă bandă – 800 mm
- Lungime transportor – 3500–4000 mm
- Acționare NORD 1,1 kW cu convertizor de frecvență
- Material transportor – oțel 11 373/11 523
- Finisaj transportor – vopsire RAL conform cerințelor
5 Dulap de comandă 1
- Comanda alimentatorului vibrator + DND-AC + transportorului cu bandă
- Dulap separat pentru modulul 1 – poate fi conectat la Dulapul 2 (modulul 2) pentru a opera întreaga linie din Dulapul 2
6 Container Abroll 1
- Dimensiuni: 6500 × 2550 × 1470 mm.
- Cârlig 50 mm – oțel 11523 – formă conform DIN 30722.
- Înălțimea cârligului 1570 mm.
- Șine INP 180, pas conform DIN 30722 – întărituri la nivelul șinelor conform DIN 30722.
- Montanți INP 180.
7 Transportor cu bandă frânt
- Lățime utilă bandă – 800 mm
- Lungime transportor – 3600 mm
- Acționare NORD 1,1 kW cu convertizor de frecvență
- Material transportor – oțel 11 373/11 523
- Finisaj transportor – vopsire RAL conform cerințelor
8 Tobă magnetică MBZ 304 N 800 GRIZZLY – separare magnetică, treapta 2
- Separator magnetic automat pentru îndepărtarea particulelor Fe
- A doua treaptă a separării magnetice – pentru o separare perfectă a particulelor Fe
- Magnați NdFeB din neodim foarte puternici
- Diametru tobă 204 mm, lungime 800 mm
- Carcasă tobă – inox 1.4301
- Posiție ajustabilă a tobei magnetice
- Material structură – oțel 11 373/11 523
- Finisaj structură – vopsire RAL conform cerințelor
9 Jgheab – contaminanți Fe
- Echipat cu acționare vibratorie
10 Separator cu curenți turbionari ECS–E 800 BULL 12 – separarea metalelor nemagnetice
- Separator pe bază de curenți turbionari – separă metalele nemagnetice (aluminiu, cupru, alamă) de materialul inert (lemn, plastic, hârtie,…)
- Separator cu rotor montat excentric
- Separarea particulelor de la 1 mm
- Lățimea benzii 800 mm
- Reglare continuă a poziției rotorului în timpul funcționării
11 Transportor cu bandă – material inert
- Evacuarea materialului inert separat – lemn, hârtie, plastic, sticlă,…
- Transportor montat pe șine – extragere și introducere ușoară (pentru transport)
12 Transportor cu bandă – metale nemagnetice
- Evacuarea metalelor nemagnetice separate – aluminiu, cupru, alamă,…
- Transportor montat pe șine – extragere și introducere ușoară (pentru transport)
13 Transportor înclinat – metale nemagnetice
- Descărcarea metalelor nemagnetice separate în container
- Lățime utilă bandă – 500 mm
- Acționare NORD 1,1 kW cu convertizor de frecvență
- Material transportor – oțel 11 373/11 523
- Finisaj transportor – vopsire RAL conform cerințelor
14 Dulap de comandă 2
- Comanda tobei magnetice + ECS-E + transportoarelor
- Dulap separat pentru modulul 2 – poate fi conectat la Dulapul 1 (modulul 1) pentru operarea întregii linii din Dulapul 2
15 Container Abroll 2 – cu carcasă
- Bază container Abroll până la 12 t, două prelate laterale glisante, prelată spate, acoperiș fix
- Dimensiuni: 6500 × 2470 × 2484 mm.
- Acoperiș – tablă fixă, grosime 1,5 mm
- Laterale – prelată glisantă tensionată cu chingi, prelată spate rabatabilă
- Cârlig 60 mm – oțel 11523 – formă conform DIN 30722.
- Înălțime cârlig 1570 mm.
