Separatoare magnetice rotative telescopice MSR-AC
Separatorul magnetic rotativ si curățare automată este utilizat pentru separarea particulelor feromagnetice fine dintr-un material aflat in cădere liberă (nu foarte ușor permeabil) și protejează împotriva deteriorării echipamentelor de procesare ulterioare, precum si a asigurării unui materialul curat.
Beneficiile utilizării acestui separator
- Material fără contaminanți feromagnetici
- Protecția permanentă a echipamentelor din fluxul tehnologic
- Funcționarea fluentă a producției
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Separatorul magnetic rotativ cu sistem de curăţare automată permite separarea ușoară, eficientă şi rapidă a celor mai fine impurităţi metalice magnetice (în mărime de la 1 μm) din materiale prelucrate şi protejează împotriva deteriorării echipamentelor ulterioare, precum şi a asigurării unui materialului prelucrat curat. MSR-AC este capabil să separe chiar și oțel inoxidabil slab magnetic și reușește să proceseze chiar și materialele mai puțin permeabile sau mai abrazive care ar bloca sau deteriora un separator magnetic comun cu bare statice. Tuburile magnetice amplasate în interiorul separatorului sunt curățate automat alternativ, ceea ce oferă o garanție atât a separării continue a particulelor feromagnetice, cât și a funcționării continue a producției.
Avantajele principale ale separatorului rotativ MSR-AC care are curățare automată
- Suntem unul dintre puținii producători de separatoare magnetice din întreaga lume care pun la dispoziție soluții de separare rotative chiar și pentru instalațiile în care funcționarea nu poate fi întreruptă (de exemplu, din motive tehnologice). MSR-AC este capabil de a efectua atât auto-curățare, cat și separarea magnetică. Foarte des acest separator este utilizat și în instalațiile care permit întreruperea funcționării în scopul curățării separatorului, însă in cadrul cărora separatorul poate fi poziționat doar într-un punct greu accesibil in vederea curățării periodice. Dispozitivul funcționează complet independent și exclude factorul uman din proces, datorită faptului că setul de țevi magnetice nu este static, ci acesta este rotit de către motorul electromotor, câmpul magnetic generat fiind într-un contact foarte intens cu materialul prelucrat, iar țevile magnetice fiind (contrat grilelor magnetice clasice fixe) expuse uniform la efectul abraziv al materialului care cade printre ele (reducând riscul de deteriorare a conductelor de protecție din oțel inoxidabil și prelungind durata de viață a acestora)
- Un alt avantaj indiscutabil al acestui separator este faptul că materialul curățat cade prin setul rotativ de bare magnetice (viteza de rotație poate fi setată pentru a fi adecvata permeabilității materialului curăţat)
- Separatorul rotativ poate fi curățat foarte ușor și rapid, deoarece impuritățile capturate cad spontan de pe suprafața grilei după extragerea țevilor de acoperire din nuclee magnetice
- Nucleele de neodim generează un câmp magnetic foarte puternic care captează particulele feromagnetice (inclusiv impuritățile din oțelul inoxidabil magnetizat) pe suprafața barelor din inox de acoperire
Cum se curăță automat separatorul magnetic rotativ?
Intervalele de curățare a conductelor de protecție din otel inoxidabil sunt configurabile individual în funcție de nivelul de contaminare al produsului și de nevoile individuale ale clientului. Pentru a obține o separare cât mai eficientă a particulelor magnetice, separatorul automat este dotat cu magneți NdFeB de neodim puternici. Curățarea automată a separatorului magnetic este asigurată de elemente pneumatice și de unitatea de control independentă complet programabilă. Panoul de comandă şi cu ecranul tactil ușor de operat, garantează setarea individuală rapidă a separatorului magnetic pentru aplicația specifică. Curățarea automată a separatorului magnetic permite instalarea pe liniile complet automatizate și, în același timp, asigură eficienta financiara.
În timpul căderii materialului prin setul de bare rotative, impuritățile metalice magnetice sunt prinse pe suprafața conductelor din oțel inoxidabil care asigura protecția exterioară a magneților permanenți puternici. Setul de tuburi care se rotește acoperă două treimi din lățimea separatorului și, în același timp, nucleele magnetice sunt într-o continua dinamica la contactul cu materialul contaminat. Prin urmare, datorită lungimii de două treimi a conductelor de acoperire, nucleele magnetice sunt protejate permanent de conductele din oțel inoxidabil, în timp ce jumătate din lungimea conductei (adică partea care depășește zona de prelucrare efectivă) elimina impuritățile magnetice în mod constant. Acest lucru oferă garanția continuității atât a procesului de curățare, cât și de separare (fără a fi necesara întreruperea ciclului de producție în cursul separării magnetice).
Aranjamentul de conducte rotative se deplasează prin acționare cu aer, de exemplu spre dreapta, în intervalele pre configurate. Descărcarea impurităților preluate de pe suprafața conductelor de protecție se efectuează in zona de recepție a deșeurilor magnetice, de pe partea dreaptă menționată, la intervalul de curățare pre configurat de client. După expirarea intervalului de curățare, conductele de protecție se deplasează la stânga, iar impuritățile feromagnetice capturate cad în zona pentru recepția contaminanților, dar de data aceasta pe partea stângă. După terminarea procesului de curățare, conductele de acoperire ale nucleelor magnetice se mișcă din nou spre dreapta și întregul proces se repetă ciclic fără întrerupere.
Procesul de separare poate fi, de asemenea, monitorizat printr-o fereastră de inspecție din partea superioară a separatorului. Datorită cerințelor ridicate ale industriei alimentare și farmaceutice, unele părți ale separatorului care intră în contact cu materialul curățat pot fi livrate în design-ul lustruit.
Separatoarele rotative magnetice dotate cu funcție de curățare automată și continuă își regăsesc utilizarea in cazul pulberilor mai puțin permeabile, cu un conținut relativ ridicat de particule feromagnetice în diferite sectoare ale industriei.
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5

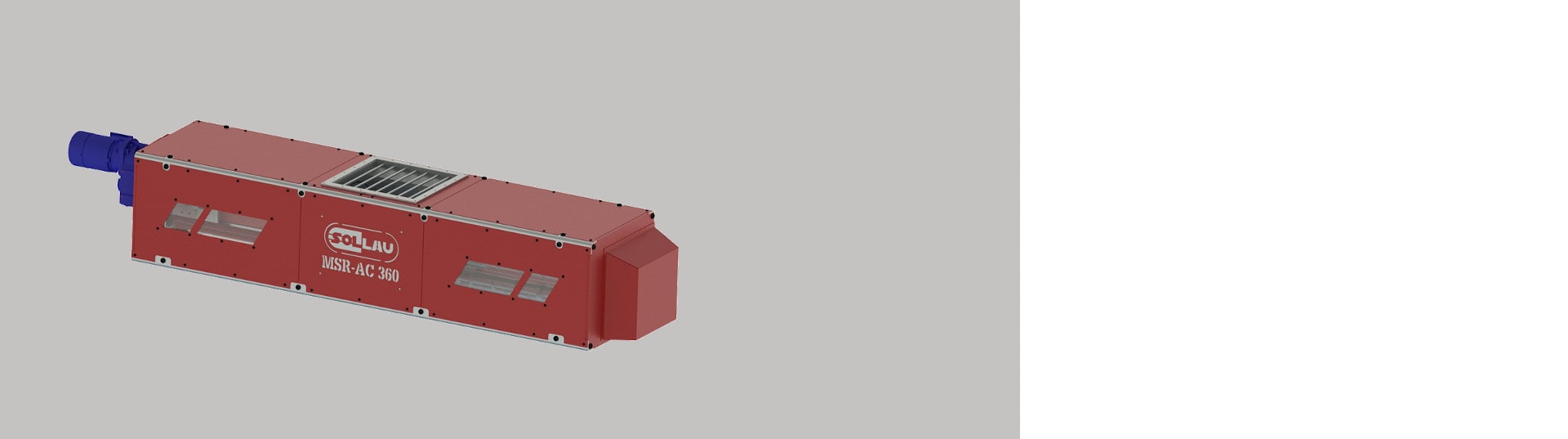

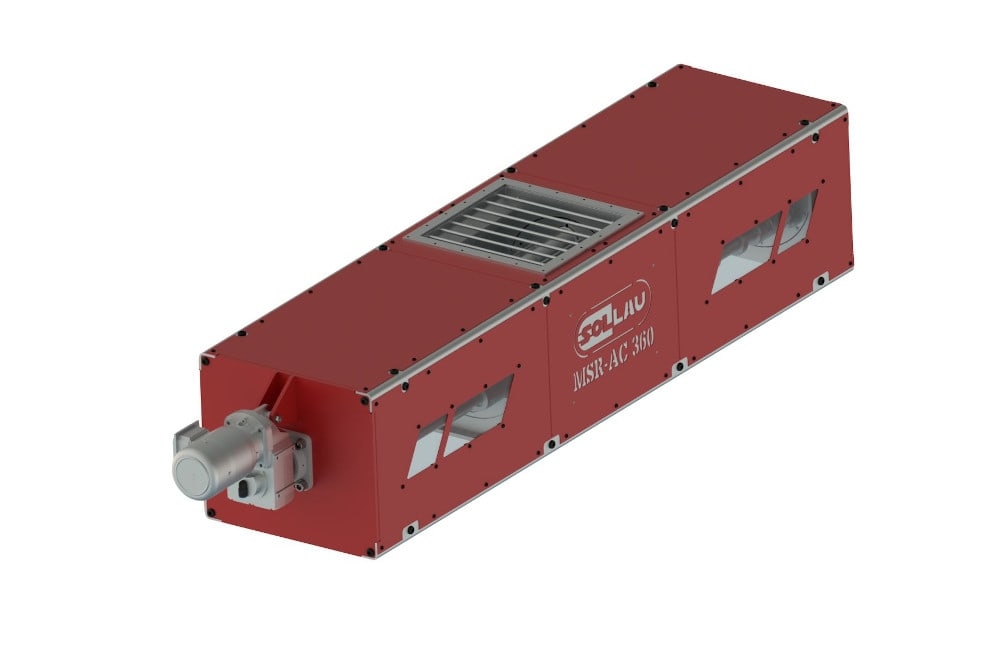

MSR-AC
- Curățare automată fără a fi necesara întreruperea fluxului de material
- Efect abraziv distribuit egal pe grilele protectoare din otel inoxidabil
- Câmp magnetică dens
- Zonă magnetică mare de interceptare
- Deschidere de inspecție pentru vizualiza procesul de separare
| Model | Capacitate maximă (m3/h) | Dimensiunea alimentarii/evacuarii (mm) | Fișă tehnică |
|---|---|---|---|
| MSR-AC 270 | 20 | 270x270 | afișare PDF |
| MSR-AC 360 | 35 | 360x360 | afișare PDF |
Producem separatoare magnetice în aceste trei niveluri de inducție magnetică
Separatoarele magnetice standard cu grile statice sunt predispuse la înfundare la procesarea materialelor greu curgătoare (de exemplu pulberi grase) sau a materialelor cu un procent ridicat de particule abrazive. În MSR-AC, materialul trece printr-un sistem de tuburi magnetice rotative, ceea ce elimină practic riscul de înfundare. Datorită rotației uniforme, tuburile se uzează uniform pe întreaga circumferință și nu pe o singură parte — durata lor de viață este astfel semnificativ mai lungă decât cea a grilelor fixe. MSR-AC curăță și separă totodată simultan, astfel că producția nu este niciodată întreruptă.
Datorită magneților NdFeB din neodim de mare putere, MSR-AC capturează impurități ferromagnetice încă de la 1 micron, inclusiv particule slab magnetice din oțel inoxidabil magnetizat. Impuritățile capturate se depun pe suprafața tuburilor de protecție exterioare din inox și sunt îndepărtate automat la intervale reglabile individual.
Sistemul rotativ de tuburi de protecție ocupă două treimi din lățimea separatorului — miezurile magnetice sunt astfel permanent protejate, în timp ce jumătate din lungimea tuburilor de protecție se află întotdeauna în zona de curățare. La intervale reglabile, un actuator pneumatic deplasează setul de tuburi spre dreapta, unde impuritățile cad în buncărul de rejecție; tuburile se deplasează apoi spre stânga și ciclul se repetă. Separarea și curățarea se desfășoară astfel simultan, fără nicio secundă de întrerupere a ciclului de producție.
Oferim trei variante: Gradul 1 (Standard) cu o inducție pe manta de 10 700 G este potrivit pentru majoritatea instalațiilor cu impurități ferromagnetice obișnuite. Gradul 2 (Forță de smulgere maximă) atinge o forță de smulgere pe manta de 140 N și este optim acolo unde chiar și impuritățile mai greu separabile trebuie eliberate în siguranță. Gradul 3 (Inducție magnetică maximă) cu o inducție pe manta de 12 200 G și pe miez de 18 700 G este destinat captării celor mai fine și mai puțin magnetice particule. Vom determina gratuit varianta potrivită pentru dvs. pe baza testelor materialului dvs.
Oferim două modele standard: MSR-AC 270 cu o dimensiune de intrare/ieșire de 270 × 270 mm și o capacitate maximă de 20 m³/h, și MSR-AC 360 cu o dimensiune de 360 × 360 mm și o capacitate de 35 m³/h. Ambele modele sunt concepute pentru separare în material cu cădere liberă și pot fi adaptate condițiilor specifice de operare.
Da. Părțile separatorului care intră în contact direct cu materialul procesat pot fi livrate cu finisaj lustruit, care îndeplinește cerințele igienice ale industriilor alimentare și farmaceutice. Unitatea de comandă cu ecran tactil permite reglarea ușoară a intervalelor de curățare și a parametrilor de separare; progresul separării poate fi monitorizat și printr-un vizor de inspecție în partea superioară a separatorului.
MSR-AC este proiectat pentru instalare în material cu cădere liberă — de obicei în secțiunea gravitațională a unei linii, jgheaburi sau canale glisante. Poate fi montat și în locații greu accesibile unde curățarea manuală a unei grile statice nu ar fi practicabilă. Oferim suport complet de proiect pentru fiecare instalare — de la măsurători și fabricare la comandă până la instalare, punere în funcțiune și instruirea personalului.
MSR-AC este utilizat în principal în industria alimentară, farmaceutică și chimică pentru curățarea pulberilor fine sau greu curgătoare. Este utilizat și de clienți din domeniul reciclării și prelucrării deșeurilor, industriei lemnului, prelucrării materialelor plastice și în minerit și cariere — oriunde este necesară captarea fiabilă a impurităților ferromagnetice din materiale vrac fără întreruperea producției.
În ce ramuri industriale poate fi utilizat separatorul magnetic rotativ?
Separatoarele rotative magnetice sunt utilizate în principal în domeniul reciclării și tratării deșeurilor, procesării alimentelor, farmaciei, prelucrării lemnului, industriilor din plastic, mineritului și procesării minerale, producției industriale de ceramică și sticlă etc.
