DOMENIU DE APLICARE – EXPLOATARE MINIERĂ, CARIERE ȘI MATERIALE DE CONSTRUCȚII
Exploatarea minieră, carierele și producția de materiale de construcții prelucrează tonaje uriașe de material abraziv – rocă brută, calcar, agregate, pietriș și nisipuri – și tot mai frecvent și agregate reciclate din moloz de demolare. Totul circulă pe transportoare rapide prin concasoare cu fălci, conice și cu impact, mori și site. Și aproape întotdeauna aduce cu sine tramp metal: bucăți de oțel, dinți de la cupele excavatoarelor, prăjini de foraj, armătură, șuruburi și piese de uzură de la concasoare.
Contaminarea metalică are în acest domeniu un preț dublu: deteriorarea catastrofală a concasoarelor și morilor și ruperea benzilor pe de o parte, puritatea și valoarea de piață reduse ale produsului pe de altă parte. SOLLAU s.r.o. este un producător și dezvoltator ceh de echipamente de separare magnetică, care rezolvă pentru acest domeniu ambele sarcini – de la protecția grosieră a tehnologiei pe benzi rapide cu bucăți mari de metal până la curățarea fină finală a materiilor prime pentru o puritate ridicată a SiO₂ și un conținut scăzut de Fe₂O₃.
Știați că...? Betonul de demolare conține în mod obișnuit 4–8 % armătură de oțel raportat la masă. Separarea magnetică nu doar o îndepărtează (protejând astfel concasoarele din aval), ci o transformă în fier vechi comercializabil – un cost de eliminare devine venit.
DE CE SE FOLOSESC ÎN EXPLOATAREA MINIERĂ, ÎN CARIERE ȘI ÎN PRODUCȚIA DE MATERIALE DE CONSTRUCȚII SEPARATOARE MAGNETICE ȘI DETECTOARE DE METALE?
Nicio rocă nu ajunge curată la concasor. Odată cu materialul cad în el scule, prăjini de foraj și dinți smulși din cupa excavatorului – iar o singură bucată mare de oțel poate bloca sau distruge un concasor care valorează sute de mii de coroane. Separarea magnetică îndepărtează aceste obiecte înainte să producă pagube, iar la materiile prime fine decide în plus și calitatea produsului.
Protecția concasoarelor, morilor și transportoarelor
Tramp metalul blochează și distruge concasoarele cu fălci, conice și cu impact, precum și morile și prin tăiere rupe benzile transportoare de mare viteză. Fiecare astfel de eveniment înseamnă o oprire neplanificată, o reparație costisitoare și pierdere de producție. Se aplică ecuația: o bucată de oțel în concasor = utilaj distrus și carieră oprită.
Calitatea și valoarea de piață a produsului
La materiile prime fine, zecimile până la sutimile de procent de Fe₂O₃ decid calitatea. Impuritățile feroase și slab magnetice (hematit, limonit, biotit, granat) reduc puritatea nisipului cuarțos și de sticlă, a caolinului și a feldspatului și provoacă defecte de culoare. O materie primă mai curată = o calitate mai înaltă și o valoare de piață mai mare.
Valorificarea metalului sortat
La reciclarea molozului de construcții, metalele reprezintă o pondere semnificativă. Separarea în două trepte (mai întâi fierul cu magnetul, apoi metalele neferoase prin ECS) oferă agregate reciclate curate și, în același timp, oțel, aluminiu și cupru comercializabile – o materie primă secundară cu valoare de piață reală.
Introducerea separării magnetice în exploatarea minieră, în cariere și în producția de materiale de construcții protejează concasoarele, morile și benzile, crește puritatea și valoarea de piață a produsului și transformă metalul sortat în materie primă secundară. Acest lucru are un impact pozitiv asupra profitabilității și eficienței exploatării.
SOLLAU
Producător de separatoare magnetice pentru industria minieră
Suntem producătorii acestor separatoare. Le fabricăm în uzina noastră din Republica Cehă, ceea ce ne permite să garantăm cea mai înaltă calitate și să le adaptăm cerințelor dumneavoastră.
UNDE, ÎN EXPLOATAREA MINIERĂ, ÎN CARIERE ȘI ÎN PRODUCȚIA DE MATERIALE DE CONSTRUCȚII, VEȚI GĂSI SEPARATOARELE NOASTRE MAGNETICE?

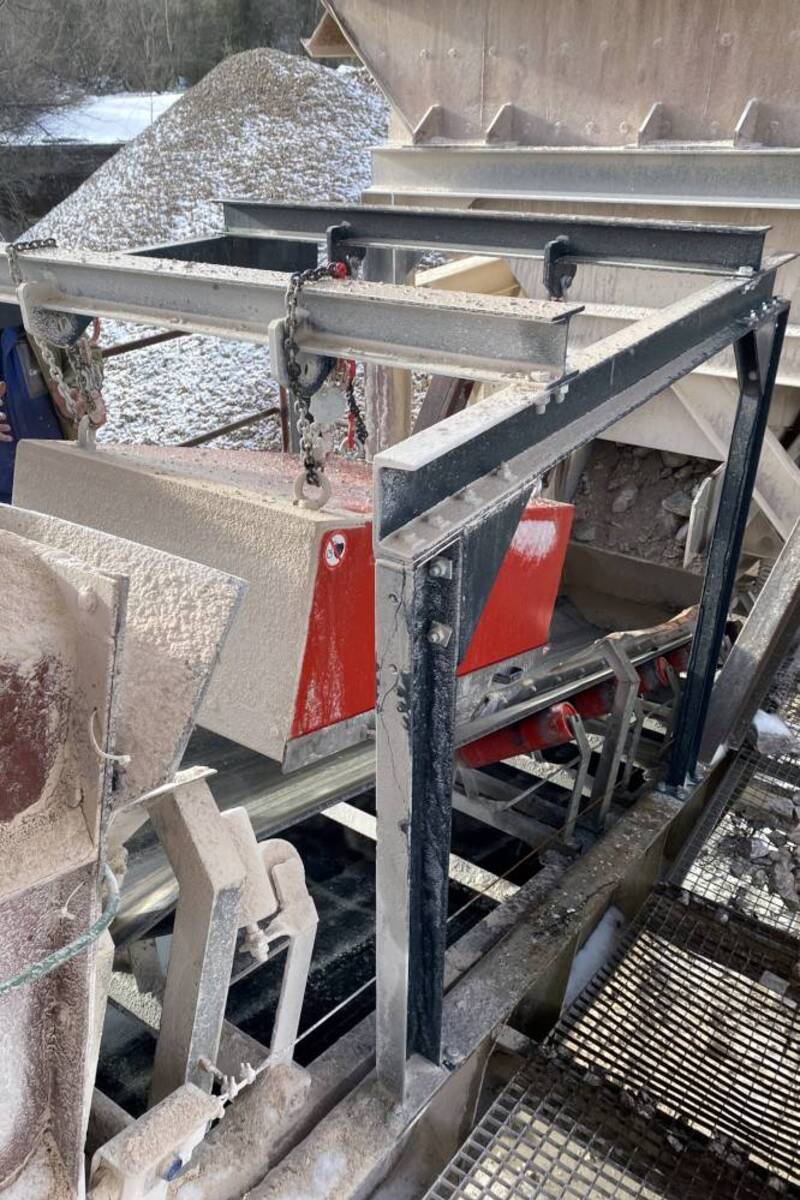

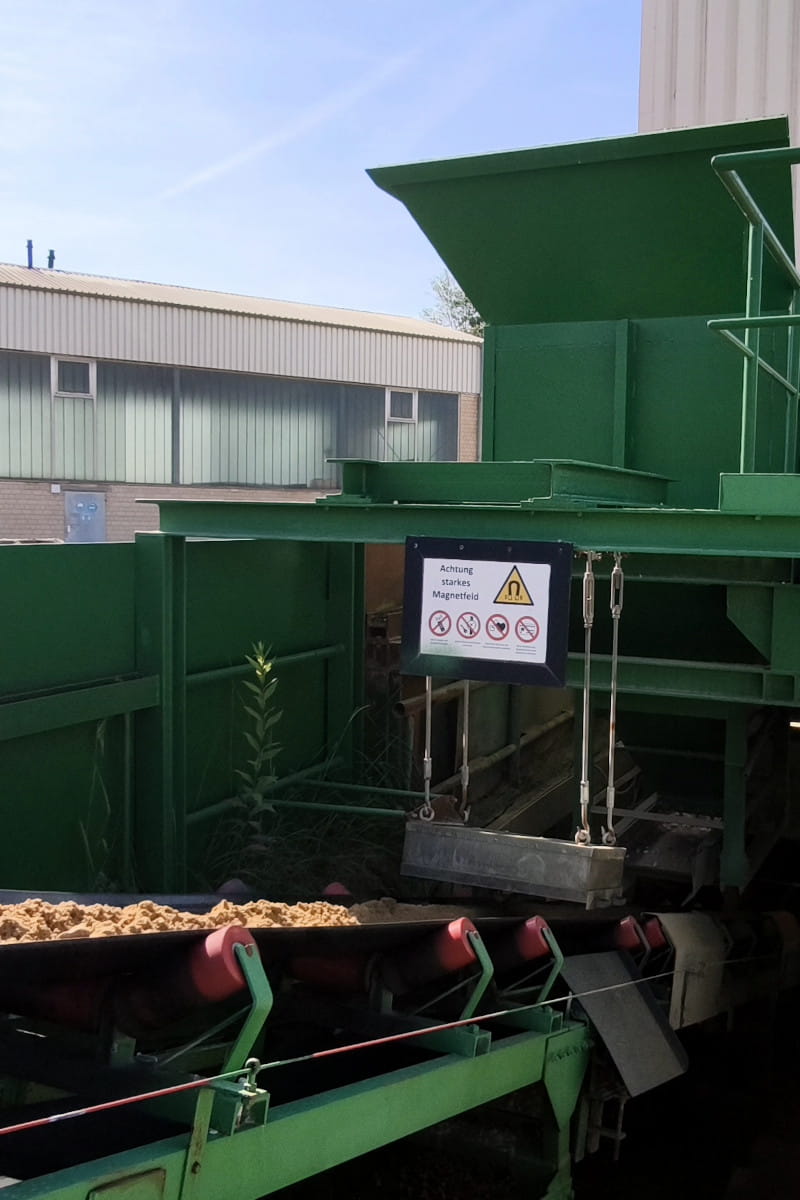

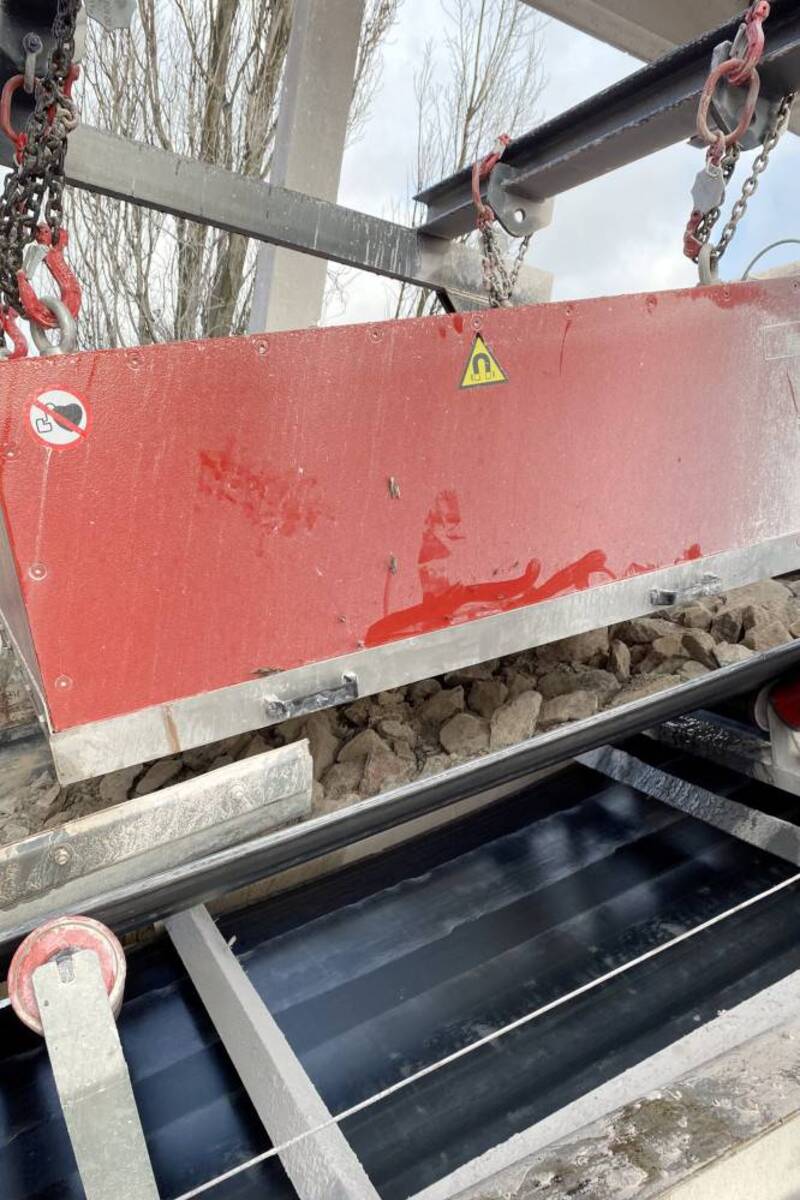

Transportul primar al rocii brute și al agregatelor – protecția concasorului
Materia primă extrasă (rocă brută, calcar, agregate, pietriș) circulă pe un transportor cu bandă către concasorul primar sau către sită. Tocmai aici își are locul cea mai puternică protecție magnetică – bucățile mari de oțel de pe o bandă rapidă trebuie captate înainte de a ajunge în fălcile concasorului.
La transportul primar și la protecția concasoarelor se folosesc cel mai des următoarele echipamente:

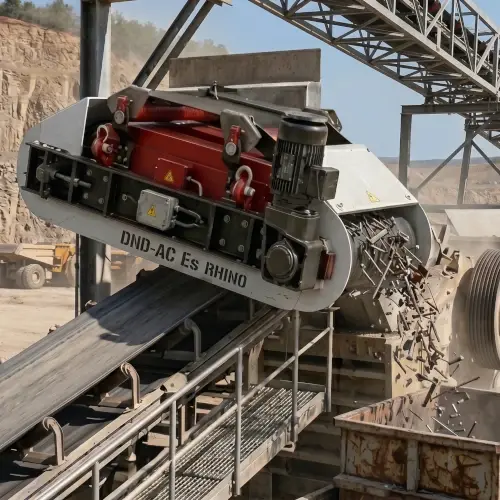

Placa autocurățătoare de deasupra benzii se instalează transversal deasupra benzii sau longitudinal deasupra punctului de descărcare (tamburul de capăt), unde stratul de material se deschide și câmpul pătrunde mai adânc – la instalarea longitudinală recomandăm înlocuirea tamburului de capăt cu unul nemagnetic, pentru a nu se magnetiza și pentru a crește eficiența. Plăcile de ferită DND-AC lucrează de la o înălțime de instalare de până la 500 mm (seria BEAST), cele din neodim până la 380 mm (WOLF); pentru cele mai mari tonaje și straturi adânci, folosiți electromagnetul DND-AC E cu un câmp de până la 600 mm (MAMMOTH) și posibilitatea de a dezactiva câmpul oricând, pentru service sau siguranță.
Pentru a consolida calitatea separării magnetice, recomandăm instalarea unui cilindru magnetic care să înlocuiască tamburul existent al transportorului și să creeze astfel a doua treaptă de separare. Datorită acestui fapt putem capta și metalele aflate în partea inferioară a materialului de pe transportor, care nu pot fi captate cu separatoare suspendate.
Avantajele plăcilor de deasupra benzii DND-AC:
- Seria de ferită BEAST: câmp puternic de la o înălțime de instalare de până la 500 mm; electromagnet DND-AC E până la 600 mm
- Captarea particulelor feromagnetice 0,5–300 mm (de la 0,5 mm neodim / de la 1 mm ferită), benzi cu lățimea de până la 2000 mm
- Curățare automată fără întreruperea fluxului, garanție 10 ani
FOTOGRAFII DIN PRACTICĂ

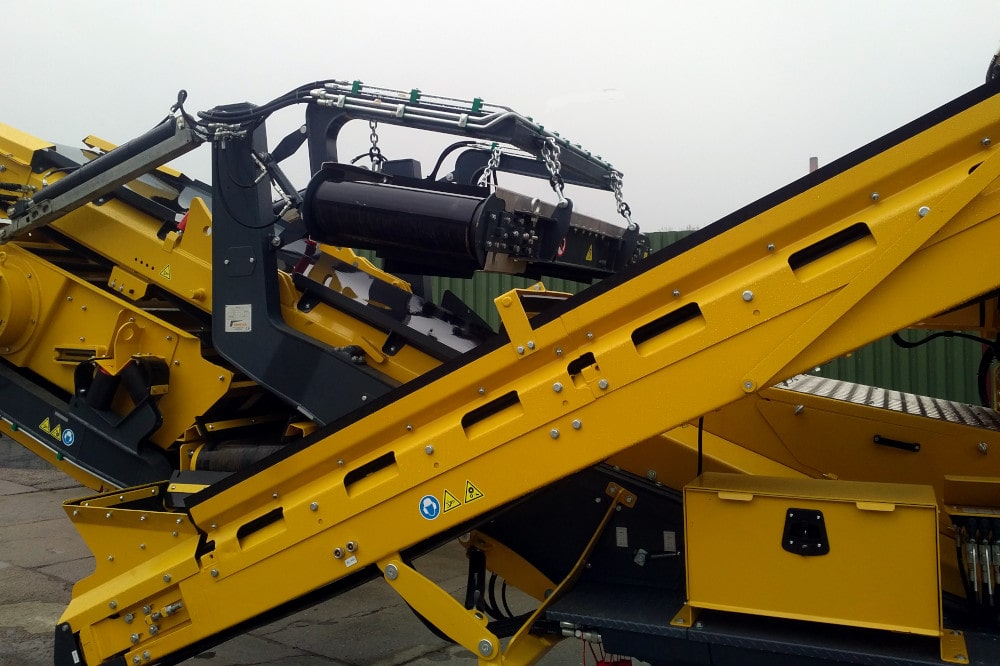

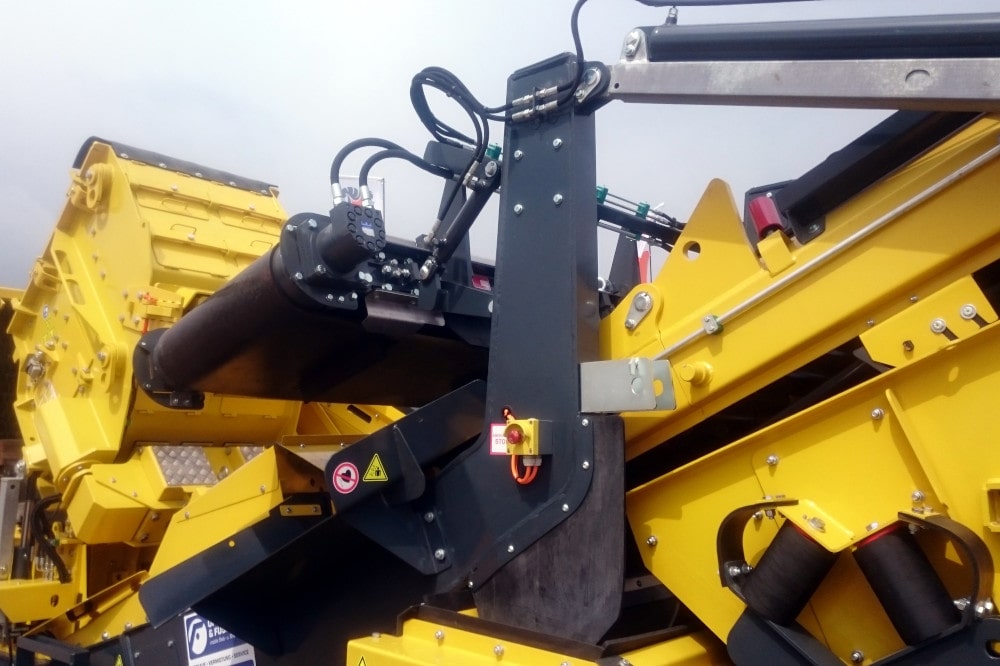

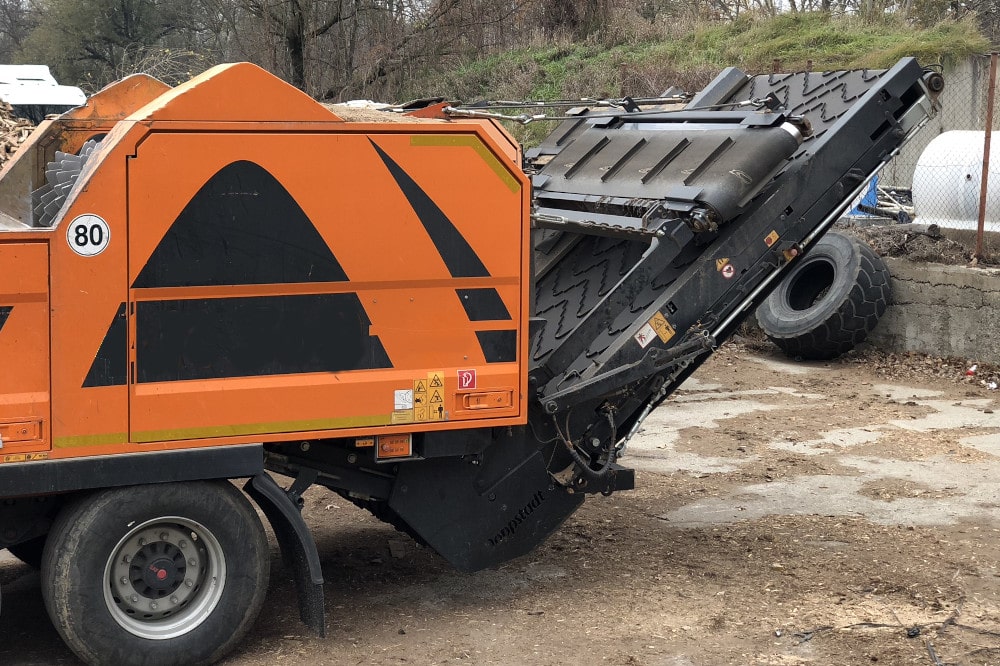

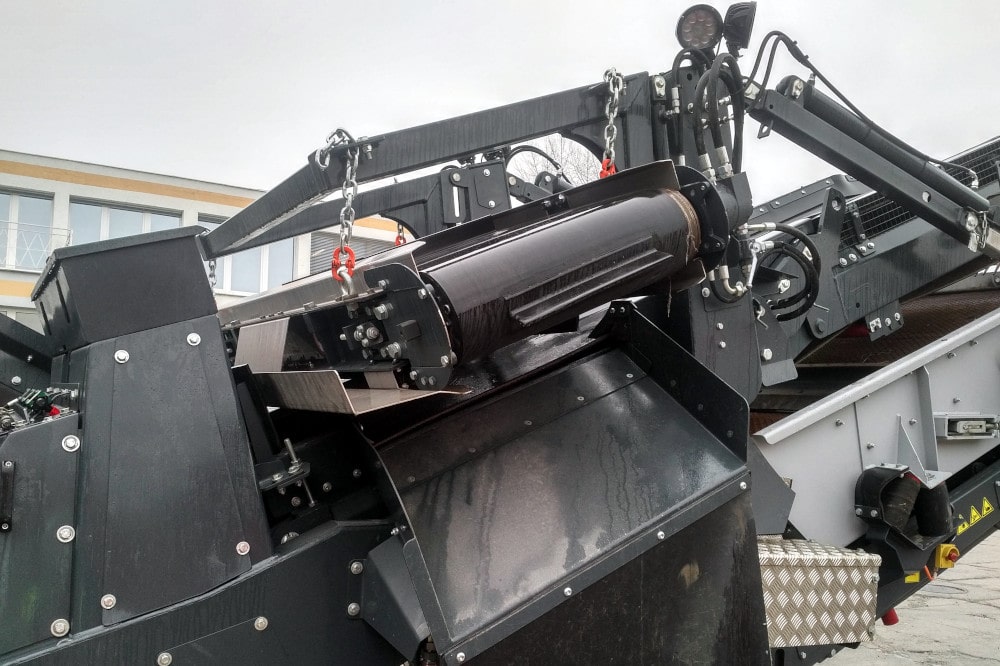

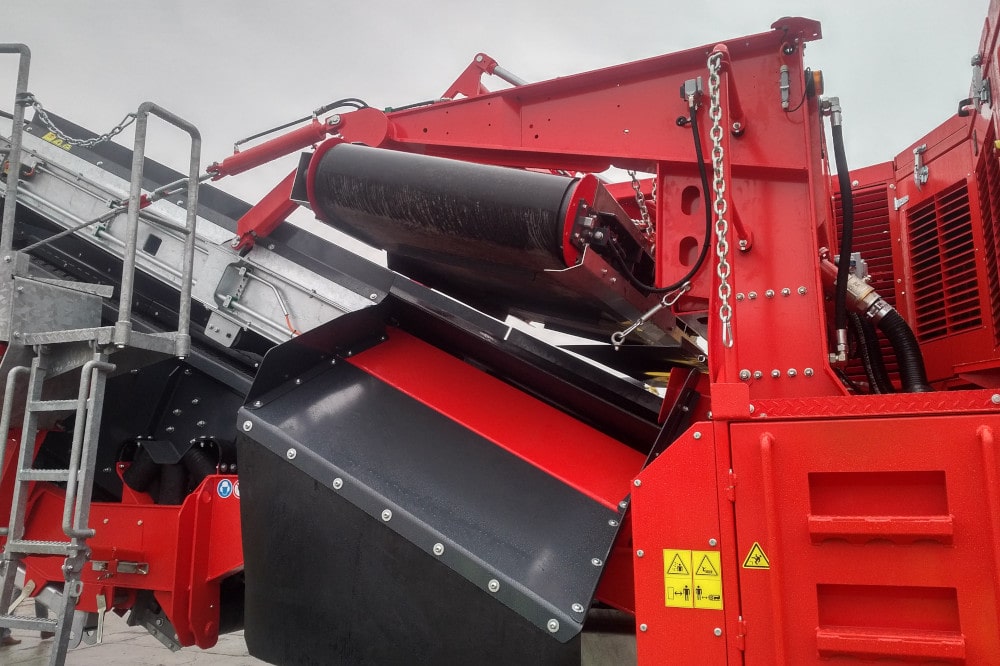

Concasoare și site mobile
Unitățile mobile de concasare și sortare din cariere, de pe depozite și din reciclare au o particularitate: masa este critică. Un magnet greu din ferită ar încărca brațul utilajului, de aceea aici se potrivesc separatoare din neodim puternice, dar ușoare.
Pentru utilajele mobile se folosesc cel mai des următoarele echipamente:
Placa se instalează transversal deasupra benzii de evacuare a utilajului mobil și este pe deplin compatibilă cu linia mobilă. Seria din neodim WOLF și compactele JACKAL / JACKAL II oferă un câmp scurt și puternic la o masă minimă; seria JACKAL II este permanent în stoc (disponibilitate imediată și montaj rapid).
Consolidăm separarea în concasoarele mobile prin instalarea unui cilindru magnetic și mai ales prin utilizarea unui separator cu curenți Eddy, care poate sorta și metalele nemagnetice (aluminiu, cupru etc.), îmbunătățind astfel semnificativ randamentul reciclării. Livrăm separatoare ECS într-o versiune mobilă ușoară.
SOLLAU este furnizor de tehnologii magnetice pentru producători de top de concasoare mobile.
FOTOGRAFII DIN PRACTICĂ
Fabrici de ciment și de var
Calcarul, clincherul și dolomita conțin contaminanți metalici care deteriorează concasoarele și morile (inclusiv cele verticale cu role și cu bile); particulele fine de fier și de rugină reduc, la rândul lor, calitatea produsului măcinat. Pentru materiile prime de intrare servesc plăcile DND-AC deasupra transportoarelor, pentru produsul fin și prăfos tamburele magnetice MBZ și separatoarele cu grătar autocurățătoare MSSJ-AC HD SCORPION (până la 16 000 G pe miez), cu o înălțime minimă de montaj pentru transportoarele elicoidale închise.
Acestui segment îi este dedicată în detaliu o pagină separată: Fabrici de ciment și de var.
Nisip cuarțos și de sticlă – puritate ridicată a SiO₂, Fe₂O₃ scăzut
La nisipul de sticlă și de turnătorie, calitatea este decisă de sutimile de procent de Fe₂O₃. Doar o contaminare atât de mică este acceptabilă – sticla colorată pentru butelii tolerează cca 0,05–0,15 %, sticla float transparentă ≤ 0,03 %, cea premium ≤ 0,015 %. Problema este însă abrazivitatea ridicată a acestor materiale.
La prepararea nisipurilor se folosesc cel mai des următoarele echipamente:
Pentru separarea nisipului cuarțos și de sticlă folosim în principal separatoare high gradient VMSV (cilindri magnetici multietajați), care elimină eficient chiar și impuritățile foarte slab magnetice și paramagnetice, precum hematitul, limonitul, biotitul sau silicații feruginoși.
O altă tehnologie consacrată sunt tamburele magnetice cu o inducție magnetică de până la 8 000 G, destinate separării continue a unor volume mai mari de material. Pentru materialele abrazive le livrăm și cu o manta din oțel manganos, care crește de câteva ori rezistența la uzură și prelungește durata de viață a echipamentului.
O separare magnetică de calitate este esențială în industria sticlei, deoarece impuritățile feroase pot provoca defecte la topirea sticlei și pot reduce atât calitatea produsului, cât și prețul de achiziție al materiei prime.
Caolin, feldspat și materii prime ceramice

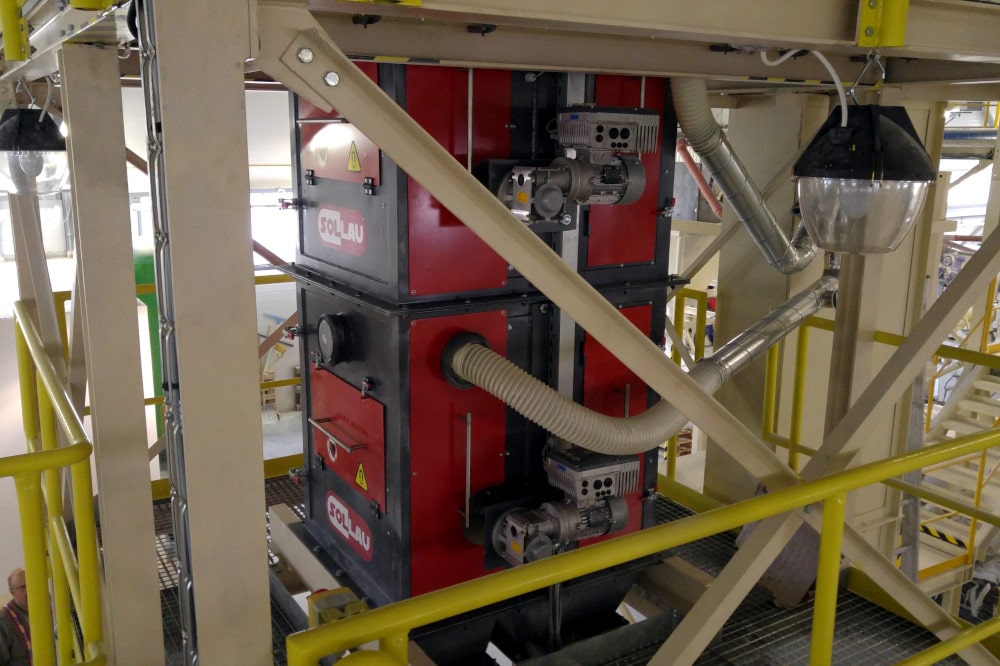

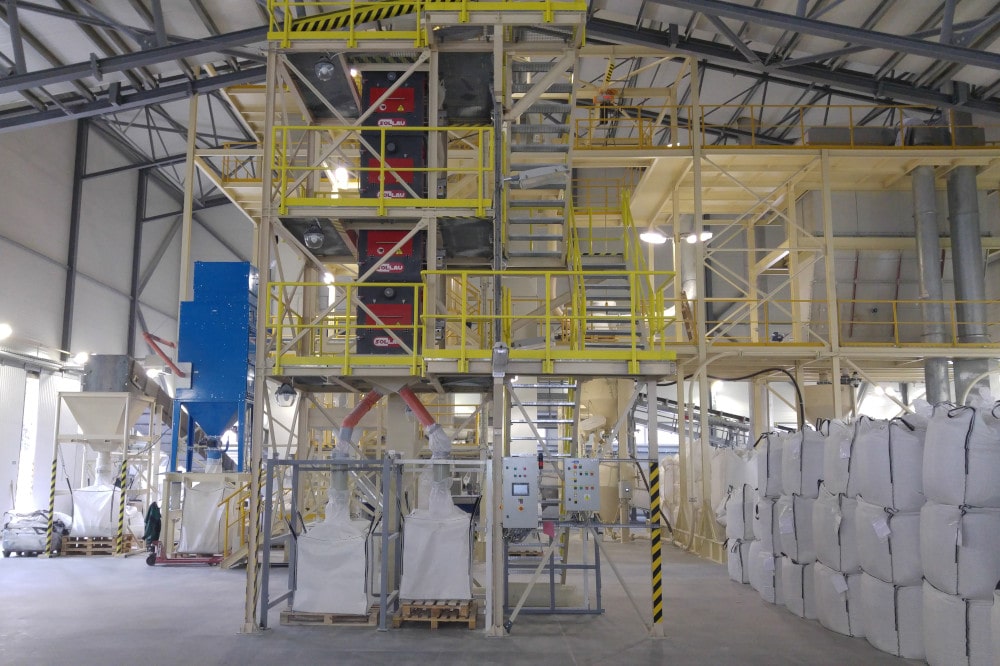

Chiar și particulele de fier de ordinul micronilor provoacă în caolin și feldspat, după ardere, pete colorate în porțelan și ceramică. Pentru materiile prime uscate servesc separatoarele cu grătar MSSJ-AC TARANTULA și cele de tip sertar MSS-MC (până la 18 700 G pe miez, captarea Fe de la 1 µm), pentru suspensiile lichide, glazuri și masa ceramică separatoarele cu matrice MX-MC MANTA și filtrele pentru conducte MSP-S (captare de la 1 µm, presiune până la 10 bar).
Caolinului, glazurilor și masei ceramice le este dedicată în detaliu o pagină separată: Producția de ceramică și porțelan.
FOTOGRAFII DIN PRACTICĂ

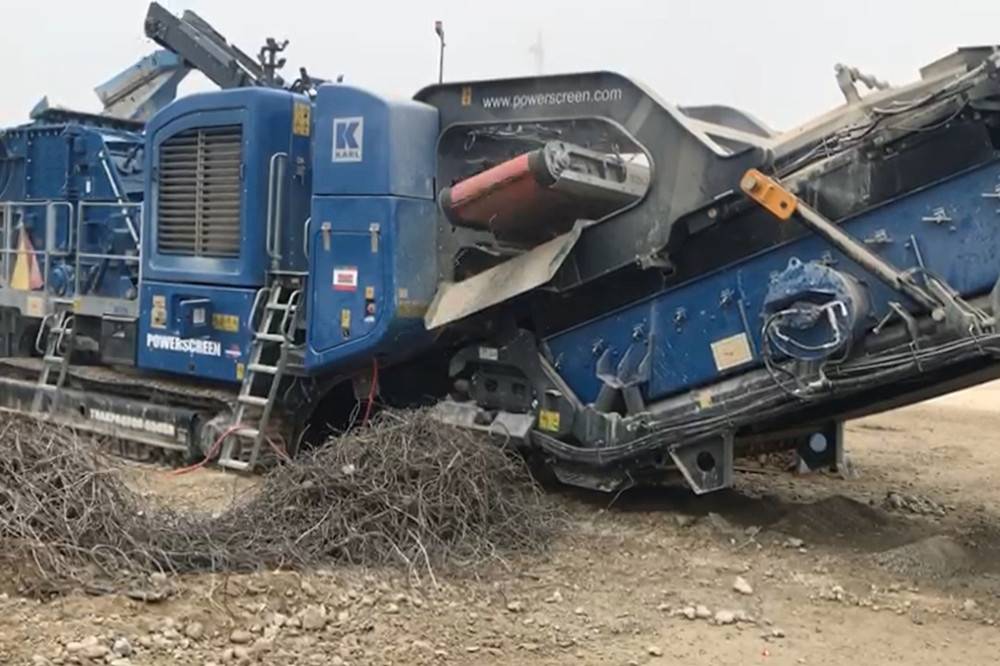

Reciclarea molozului de construcții – armătură și metale neferoase
Reciclarea betonului și a molozului de demolare în agregate reciclate (RCA) se bazează pe separarea metalelor în două trepte: mai întâi armătura de oțel cu magnetul, apoi metalele neferoase prin ECS. Ordinea trebuie respectată – aproximativ 70 % dintre contaminanții metalici sunt metale magnetice, care trebuie să dispară primele, altfel separatorul cu curenți turbionari nu lucrează eficient.
La reciclarea molozului se folosesc cel mai des următoarele echipamente:
La reciclarea molozului de construcții, soluția ideală este utilizarea unei linii de sortare mobile direct la locul demolării sau în stația de reciclare, unde permite o sortare rapidă și eficientă a componentelor metalice valoroase din deșeu.
Materialul concasat este dozat într-o pâlnie, unde are loc separarea magnetică în două trepte a metalelor feroase cu ajutorul unei plăci magnetice autocurățătoare și al unui tambur magnetic; ulterior, un separator cu curenți Eddy sortează aluminiul, cuprul și alte metale neferoase. Datorită execuției mobile pe platforme de tip abroll, linia poate fi mutată cu ușurință direct la locul demolării sau al reciclării, ceea ce reduce costurile de transport și crește valoarea materiilor prime sortate.
Mai multe despre reciclare găsiți pe pagina Reciclarea și prelucrarea deșeurilor.
FOTOGRAFII DIN PRACTICĂ
Manipularea metalului sortat
Oțelul și armătura sortate trebuie transbordate și încărcate – pe depozit, în stația de reciclare, precum și în oțelăriile și turnătoriile din aval. În acest scop servesc electromagneții pentru fier vechi EMG-SM, suspendați de cârligul macaralei.
Pentru manipularea metalului se folosește:
EMG-SM are un corp monolitic din fontă cu nervuri de răcire și o placă inferioară întărită; se suspendă printr-un sistem universal de suspendare pe un manipulator portal, rulant sau mobil (compatibil cu Sennebogen, Fuchs, Liebherr, Caterpillar, Hitachi, Volvo ș.a.).
Diametre 850–2000 mm, ciclu de lucru 75 % (24/7), execuție pentru material fierbinte până la 650 °C, în stoc și disponibil pentru închiriere, garanție 2 ani.
ÎNTREBĂRI FRECVENTE
Deasupra benzii, înaintea concasorului primar, se cuvine o placă autocurățătoare de deasupra benzii DND-AC (seria de ferită BEAST de la o înălțime de până la 500 mm), iar pentru straturi adânci și tonaje mari, electromagnetul suspendat DND-AC E (până la 600 mm). Completați-l cu un detector de metale, care dezvăluie și oțelul manganos și metalul neferos, pe care magnetul nu le captează.
Pentru curgerea gravitațională de după concasor se potrivește un tambur magnetic cu carcasă MBZ cu manta rotativă din inox. Pentru material puternic abraziv, alegeți o manta din oțel manganos sau o manta de protecție interschimbabilă, care poate fi înlocuită prin orificiul de inspecție, fără demontarea tamburului.
Se procedează în două trepte: mai întâi placa magnetică DND-AC sau tamburul MBZ îndepărtează armătura de oțel, apoi separatorul ECS sortează aluminiul și cuprul.
Plăcile din ferită DND-AC oferă un câmp puternic de la mare înălțime, fără consum de energie; cele din neodim (JACKAL, WOLF) sunt ușoare și potrivite pentru utilaje mobile. Electromagnetul DND-AC E oferă cel mai adânc și mai puternic câmp pentru straturi înalte și materii prime dificile, cu prețul unui consum și al unei mase mai mari – în plus, câmpul poate fi dezactivat oricând.
Prețul este determinat de lățimea benzii, înălțimea stratului de material, fracția, abrazivitatea și puritatea cerută a produsului – fabricăm fiecare echipament la comandă. Gratuit și în termen de 3 zile măsurăm diagramele gauss (0–400 mm din 50 în 50 mm) și captarea etaloanelor pe proba dumneavoastră și propunem o soluție; solicitați o calculație fără obligații.
