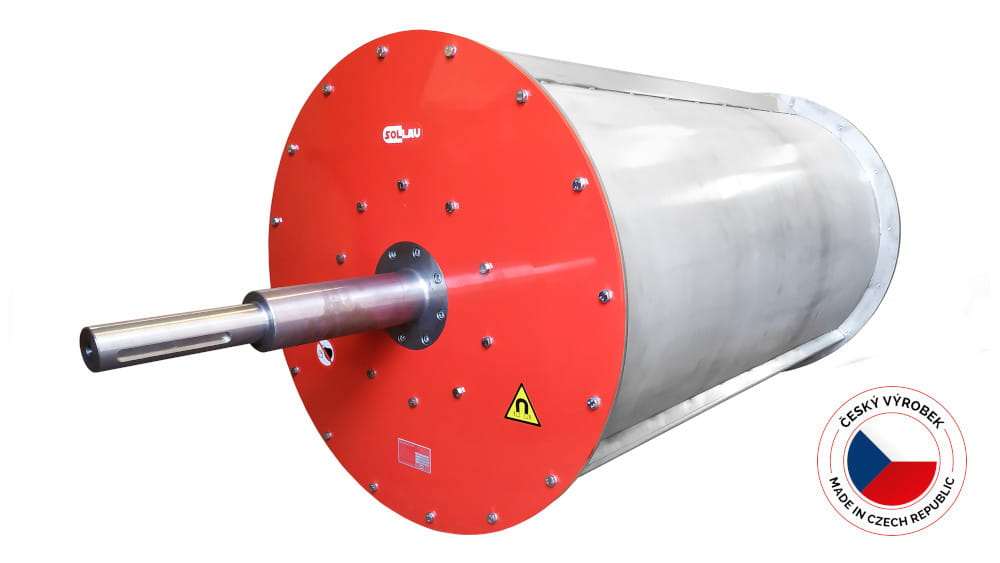

Tamburi magnetici MB
Tamburul magnetic este un dispozitiv pentru îndepărtarea automată și permanentă a metalelor magnetice de fier din materiale inerte. Sistemele cu magneți permanenți simplifică separarea particulelor de fier, permițând recuperarea automată fără întreruperea producției. În același timp, tamburul magnetic protejează echipamentele ulterioare (de exemplu, concasoare, mori etc) de o eventuala deteriorare.
Se aplică în procesele de reciclare, procesare deșeuri și prelucrarea lemnului, precum și în industria alimentară, ciment sau var.

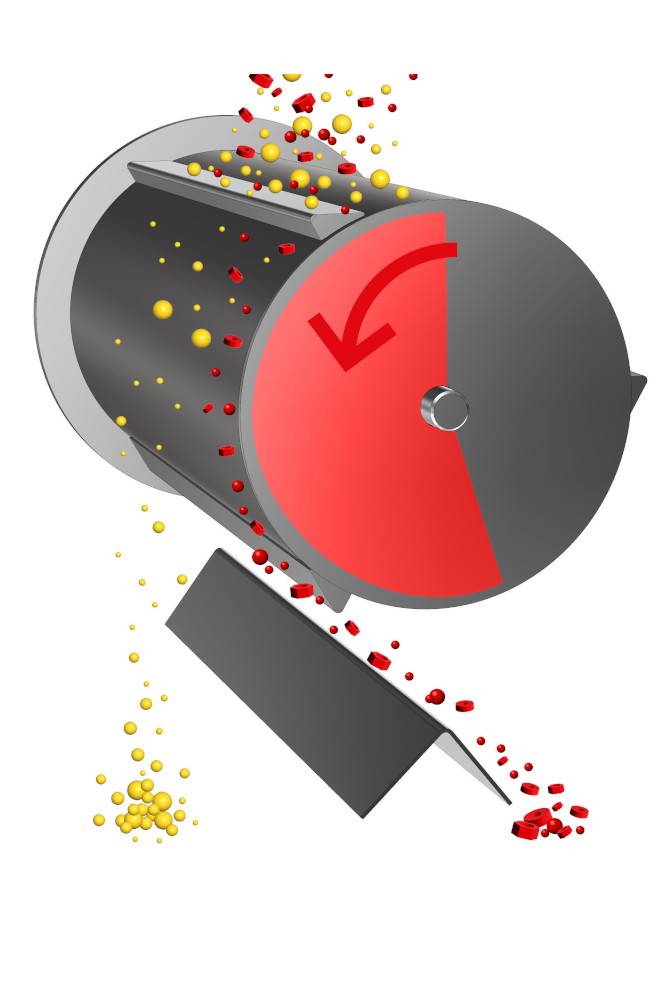

Designul tamburului magnetic
Tamburul magnetic este compus din 2 parți
- Nucleul magnetic – este un element staționar (= fix) realizat din magneți permanenți
- Carcasa tamburului, care se rotește pe o axă în jurul miezului magnetic staționar, este realizată din oțel inoxidabil și echipată cu răzuitoare din otel inox
Materialele uscate prelucrate sunt alimentate în partea superioara a tamburului magnetic. Materialul nemagnetic nu este afectat de câmpul magnetic și continuă să curgă sub o traiectorie normală în fața axului tamburului magnetic. Materialele magnetice sensibile sunt capturate de câmpul magnetic de pe suprafața carcasei rotative și transportate dincolo de axul tamburului magnetic. În acest moment, materialul feromagnetic părăsește câmpul magnetic și cade sau este transportat de răzuitoare din oțel inoxidabil (instalate pe carcasa tamburului pentru acest scop).
Garanție SOLLAU 5 ani
Putem garanta calitatea separatoarelor noastre magnetice și de aceea le oferim o garanție de 5 ani! Separatoarele noastre magnetice sunt de încredere! Suntem un specialist în domeniul separării magnetice.
Inducția tamburului magnetic
Diferitele aplicații necesită inducții magnetice diferite, iar aceste forțe sunt determinate de tipul de magneți utilizați în miezul magnetic.
Prin urmare, distingem:
-
Tambur magnetic construit cu magneți de ferita (MB F)
Aceste modele sunt mai slabe, ideale pentru separarea bucăților mai mari de metale feroase și particule puternic magnetice. Tamburul echipat cu magneți de ferita este potrivit pentru un număr mare de aplicații de separare. Principalul avantaj al sau este reprezentat de prețul mai mic. -
Tambur magnetic cu magneți de neodim (MB N)
Aceste modele sunt mai puternice, și datorită inducției magnetice a magneților de neodim, se dovedesc ideale pentru separarea particulelor fine de fier și a materialelor slab magnetice.
In baza informațiilor despre capacitatea dvs. de prelucrare, dimensiunea și tipul materialului tratat etc. experții noștri sunt gata să vă ajute să configurați tamburul magnetic (de exemplu, selectați tipul adecvat de magneți, mărimea tamburului etc.) astfel încât să se potrivească cerințelor dvs. individuale.

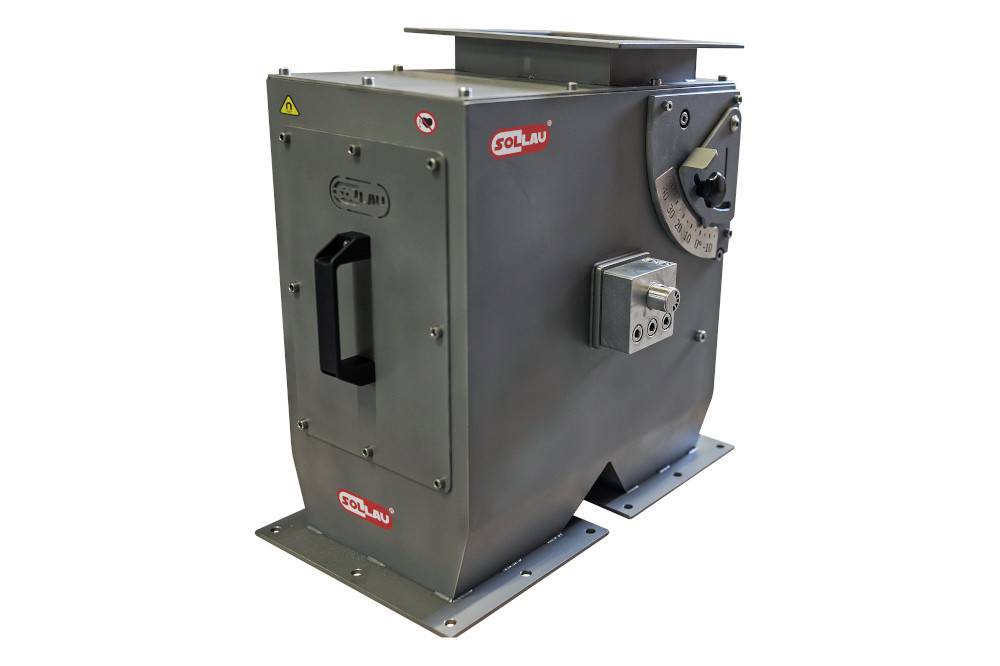

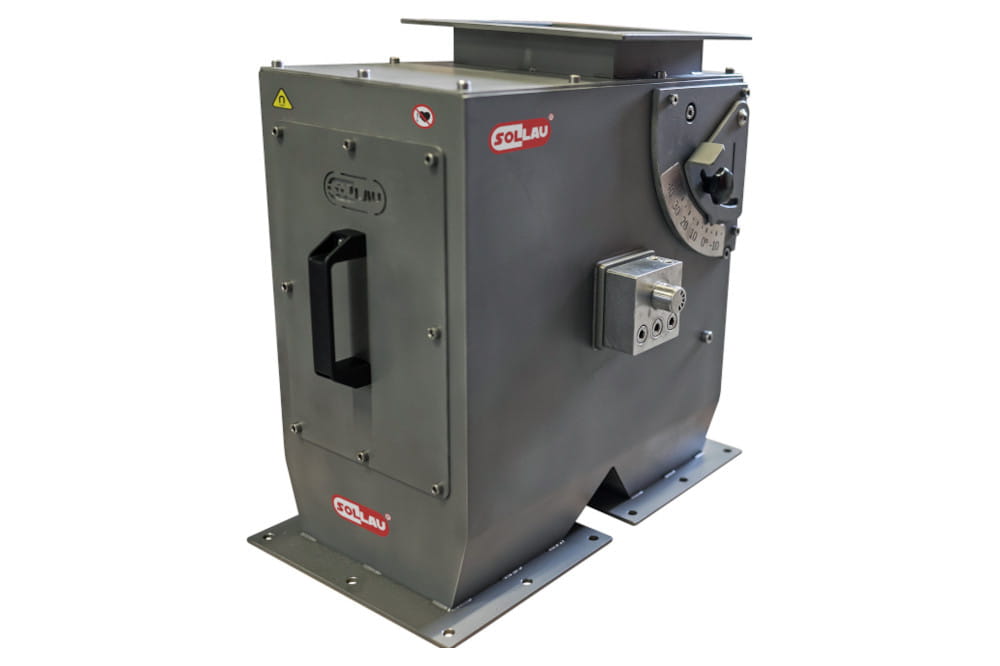

Tambur magnetic într-o carcasă complet închisă
Clientul solicită adesea ca tamburul magnetic să fie modificat astfel încât să poată fi instalat pe conducta sau in cadrul procesului existent. Acest tip de tambur magnetic este plasat într-o carcasă, iar instalarea sa este foarte ușoară. Acesta este motivul pentru care am creat o linie completă de magneți tambur în carcase.
Beneficiile utilizării separatorului
- Materialul final fără contaminare cu fier
- Protecția permanentă a echipamentelor de producție împotriva deteriorării de către obiecte feroase (precum piulițe, șuruburi etc)
- Separarea particulelor feroase
- Curățare automată - nu este necesar niciun operator
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!

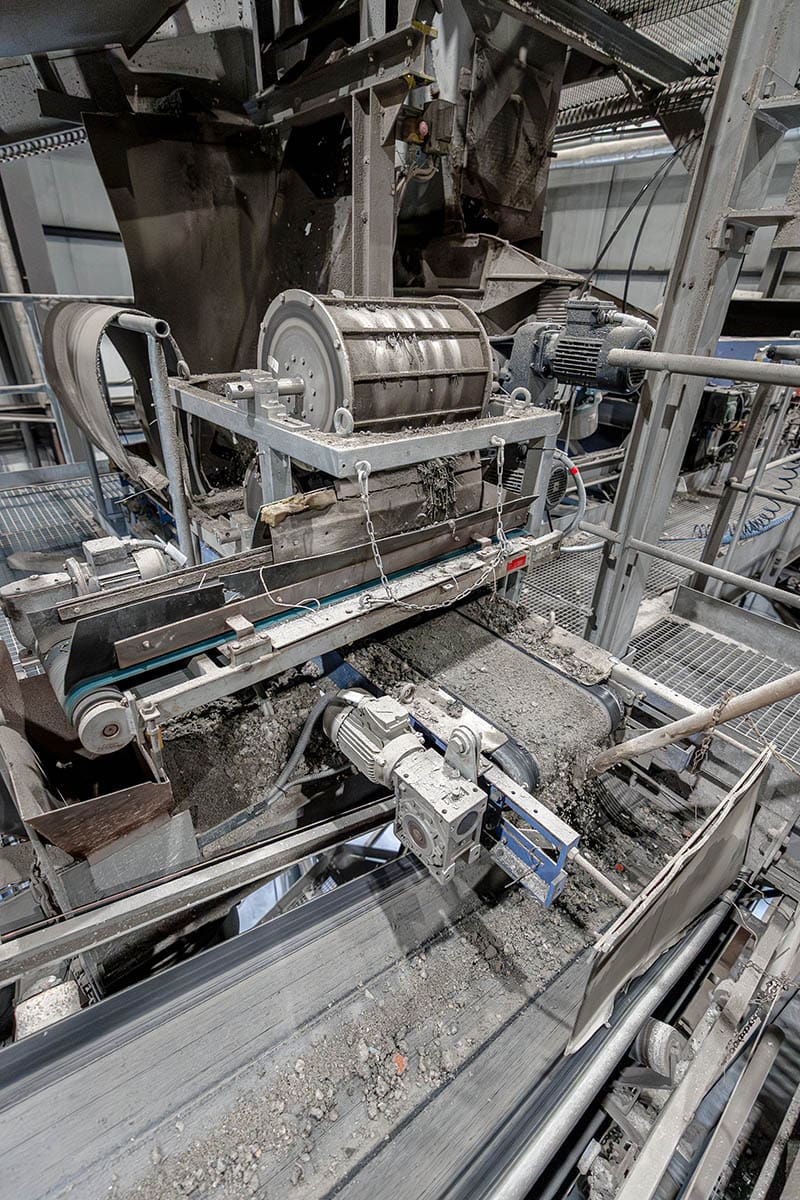

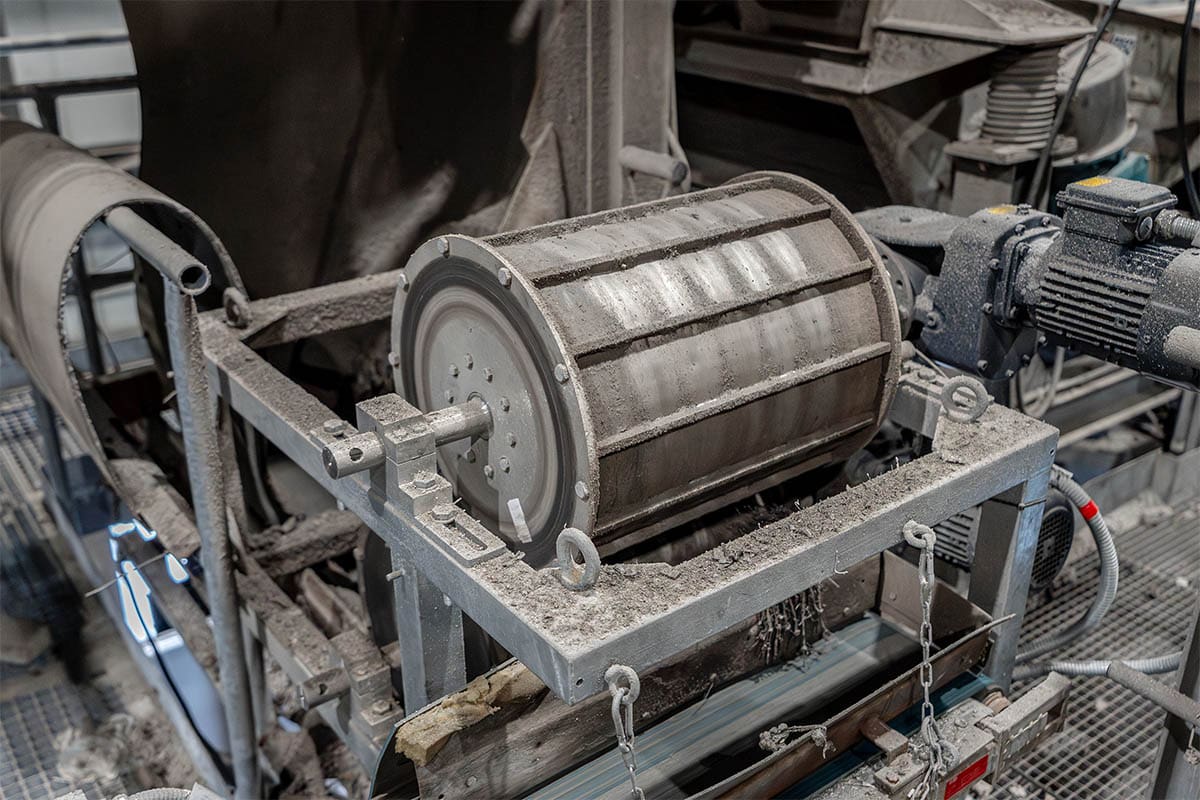

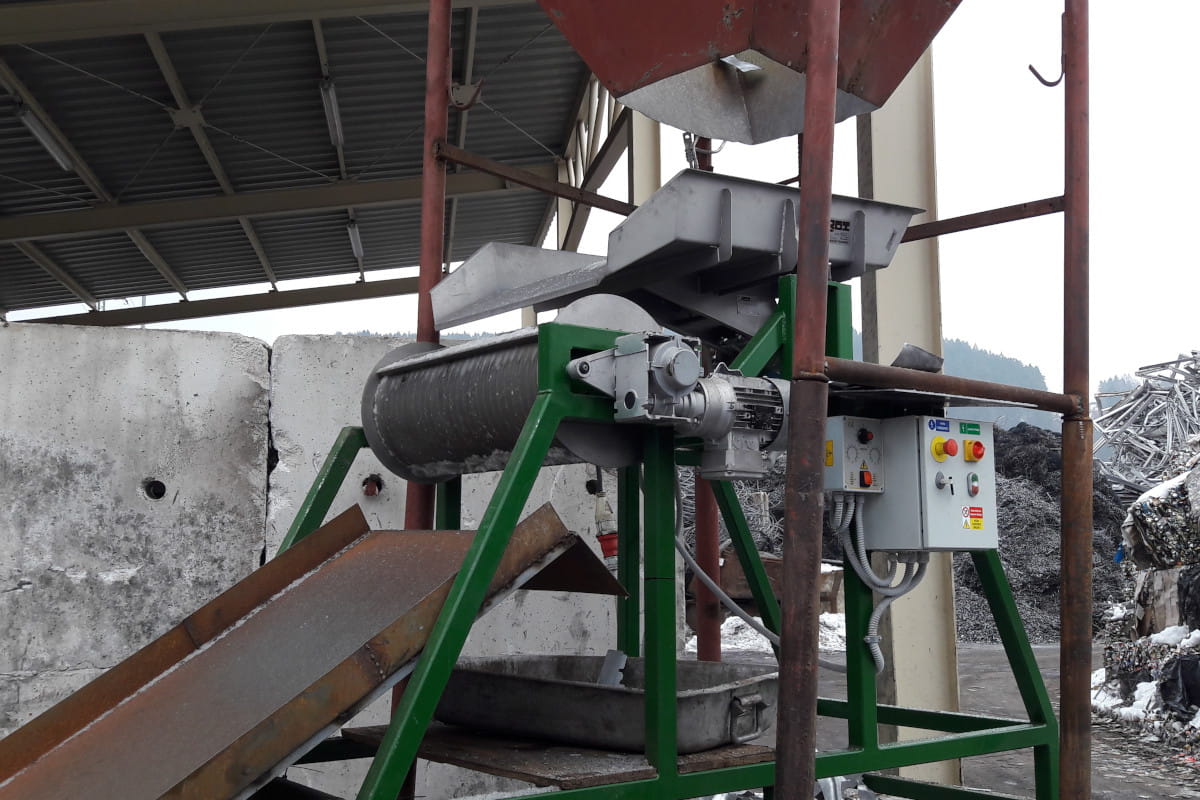

Instalarea tamburului magnetic permanent

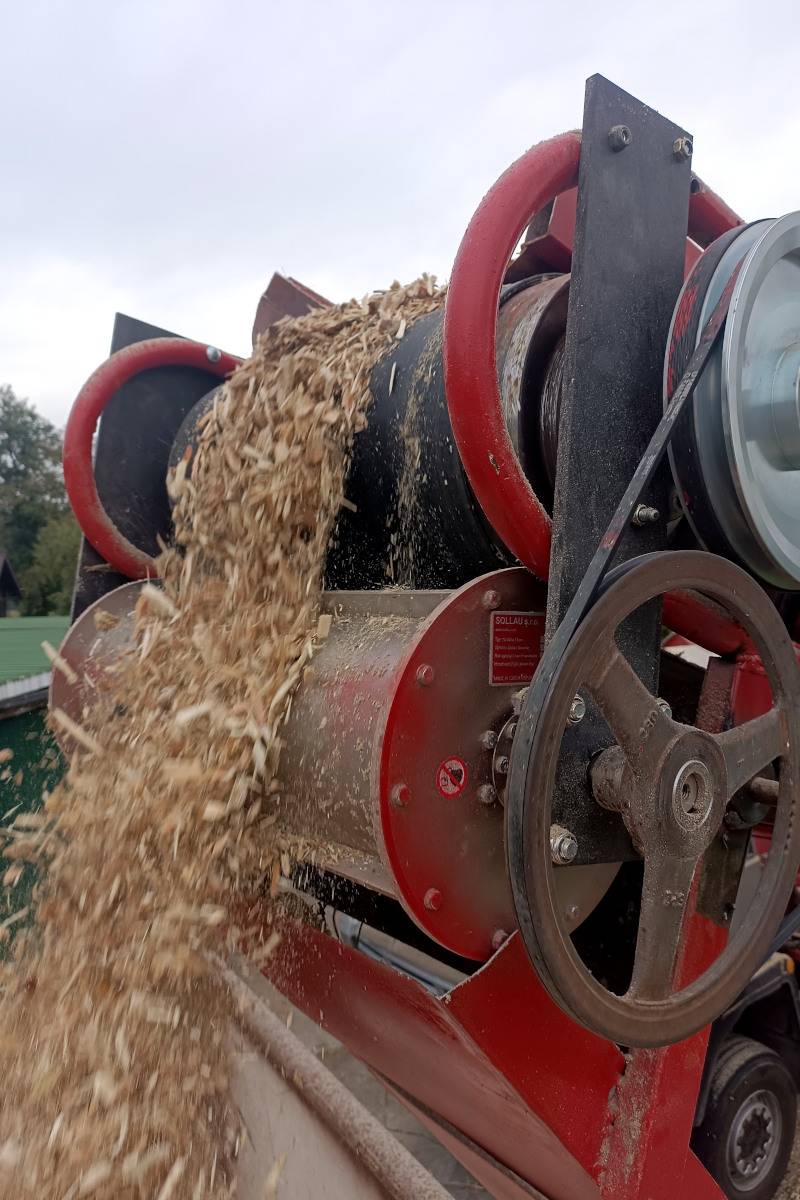

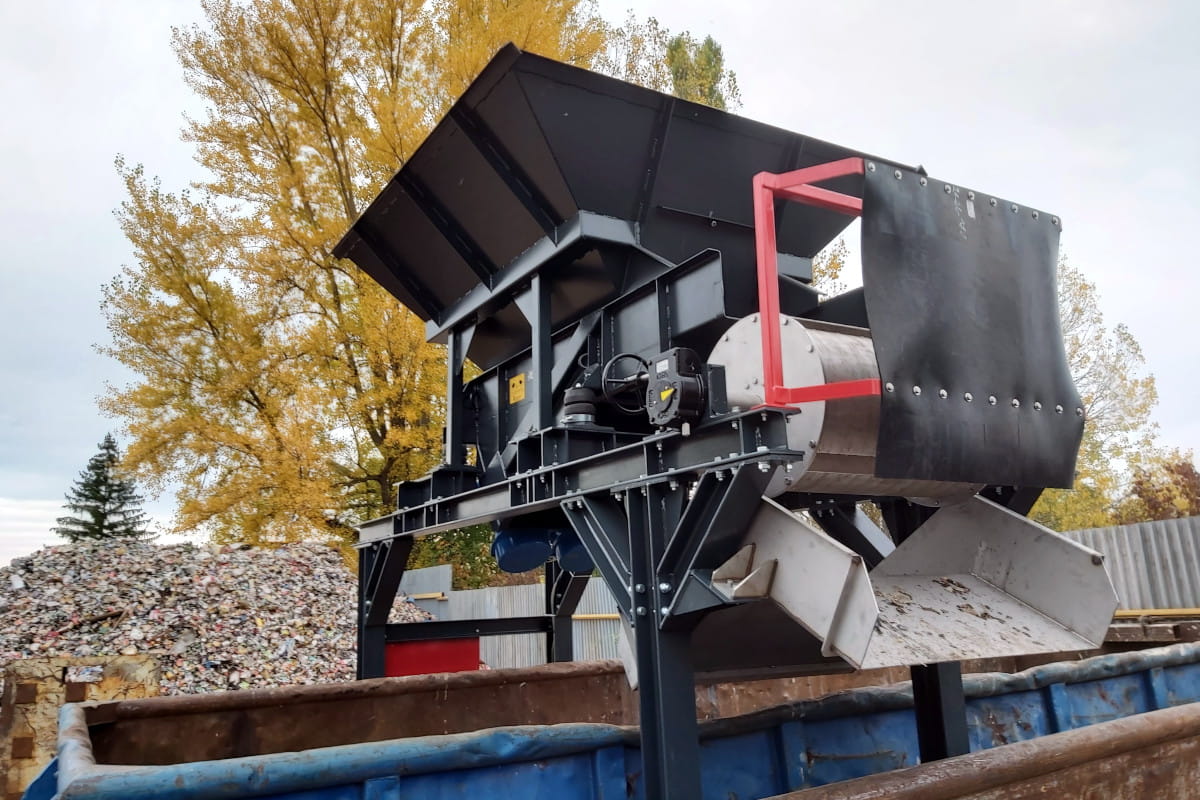

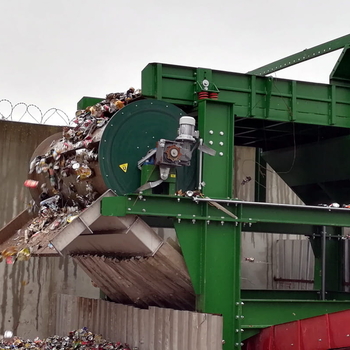

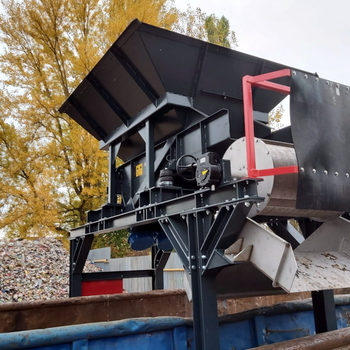

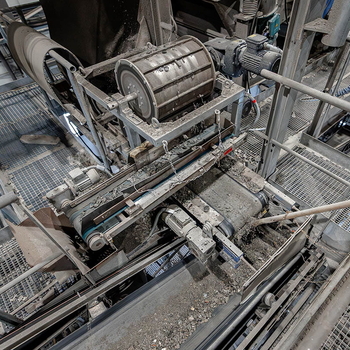

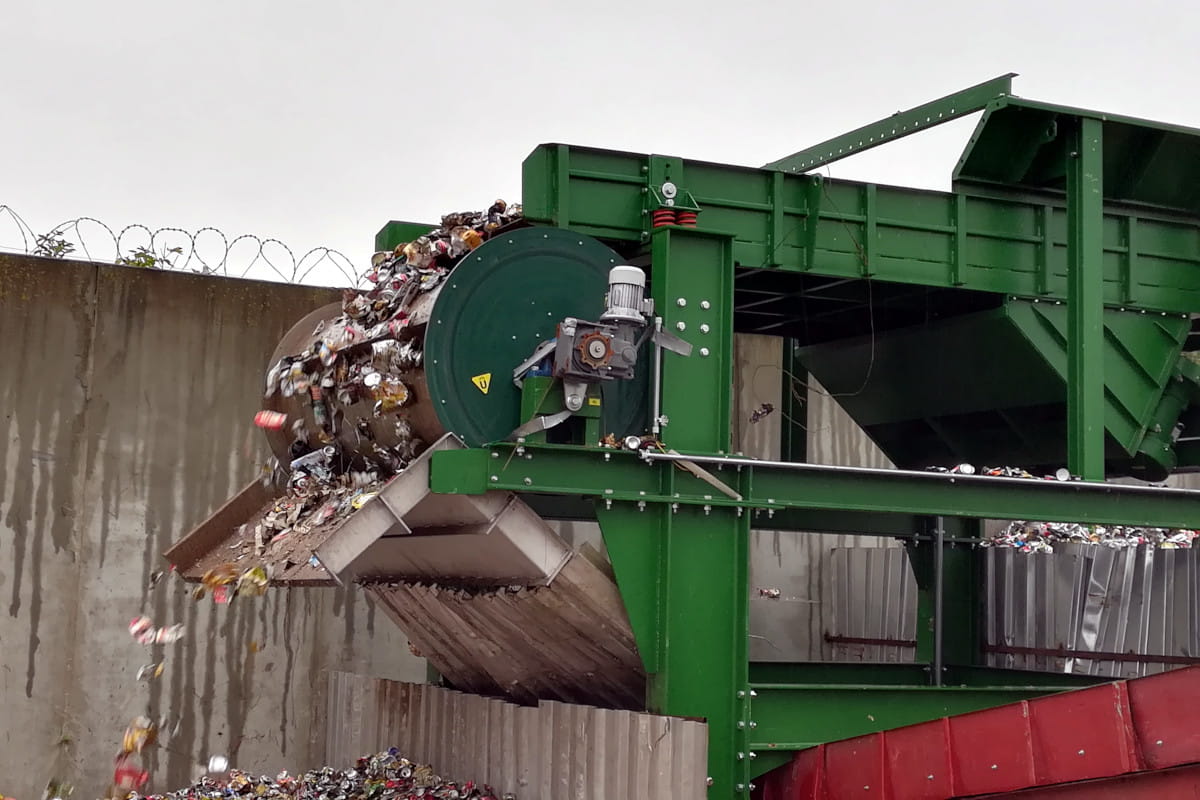

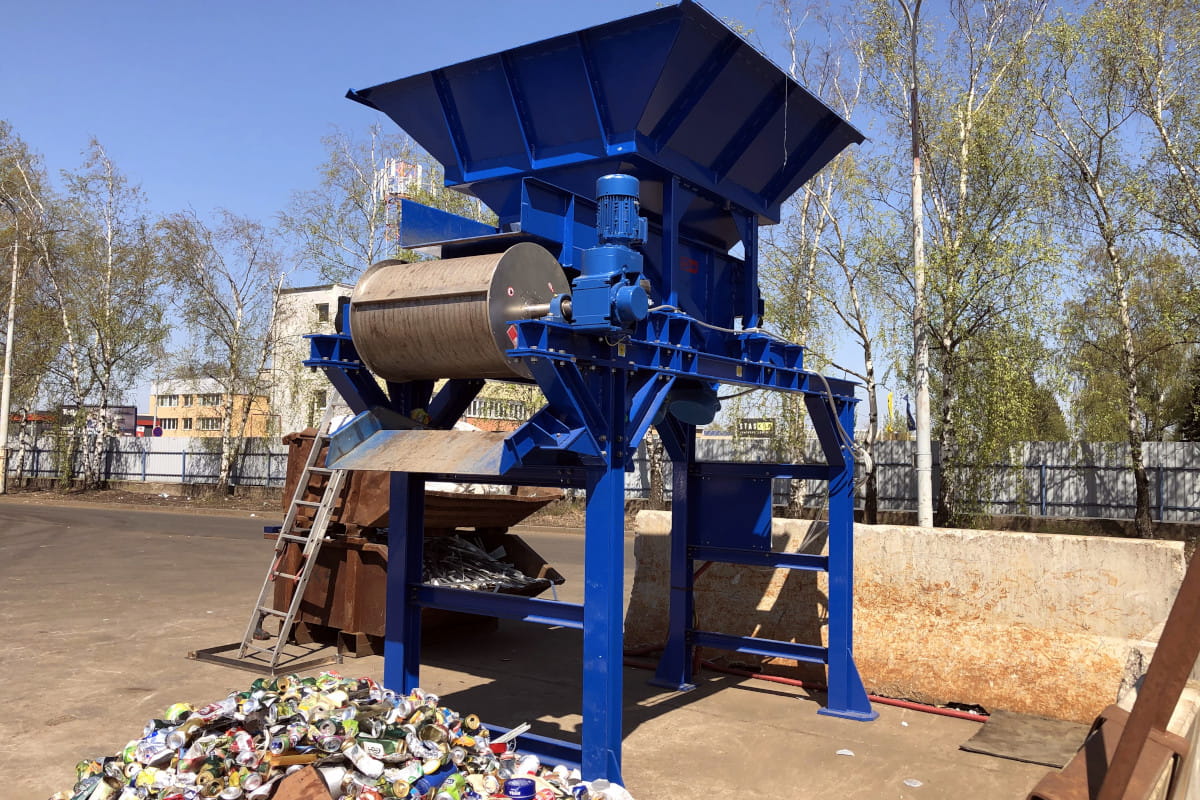

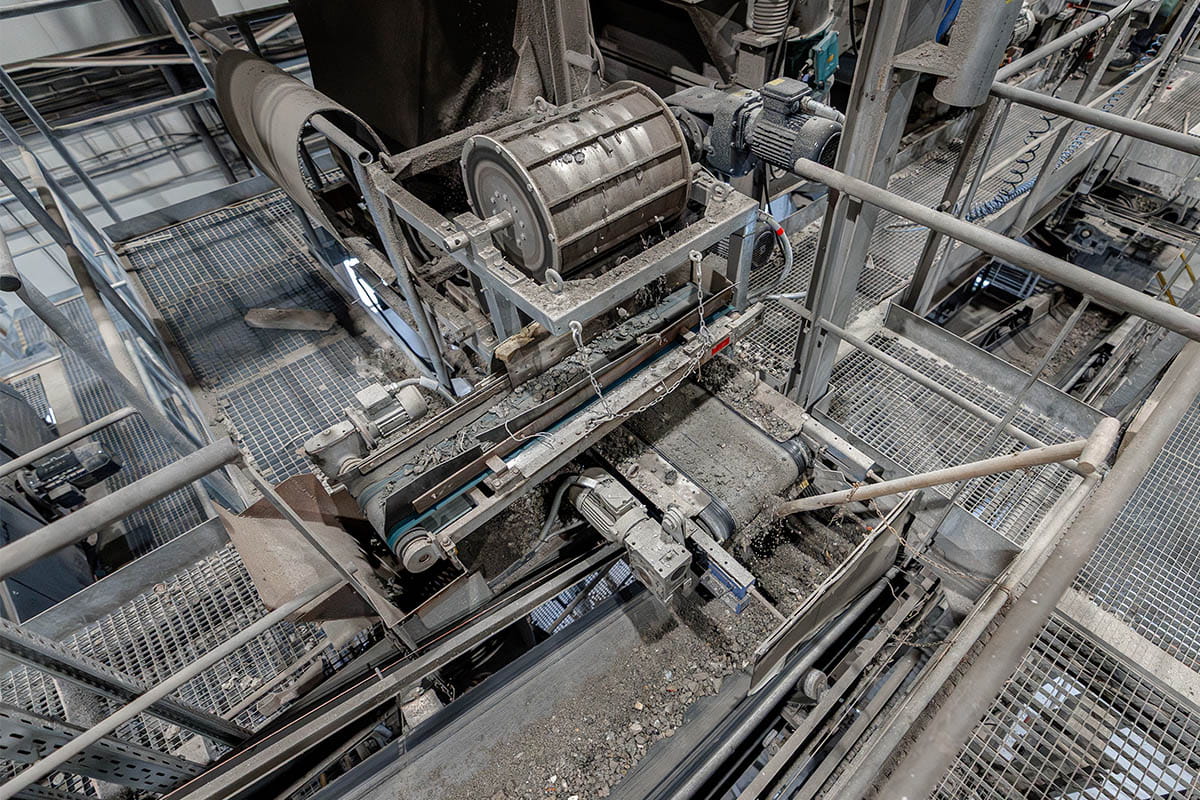

Tamburul magnetic poate fi amplasat la ieșirea unei benzi de transport (spre deosebire de tamburul magnetic simplu, tamburul magnetic in carcasa nu este o parte integrantă a transportorului). Este posibilă livrarea tamburului magnetic și într-o carcasă din oțel inoxidabil cu două recipiente de colectare. Materialele non-magnetice intră în primul recipient, iar impuritățile metalice capturate sunt transportate pe suprafața tamburului și sunt deversate dincolo de axul magnetică al tamburului în cel de-al doilea cuptor.
Tamburul magnetic permanent este într-adevăr multifuncțional, întrucât poate colecta atât părți feromagnetice mici, cât și mari (dimensiunile tamburului și tipul de magneți permanenți pot fi adaptate cerințelor clientului).
Utilizarea magneților de ferit asigură o durată de viață de lucru aproape nelimitată. Cu toate acestea, dacă aveți nevoie de o forță magnetică mai mare, vă recomandăm ca tamburul să fie echipat cu magneți de neodim NdFeB extrem de puternici (în special în cazul separării particulelor feromagnetice mici de materialele în vrac cu proprietăți de curgere slabe). Livrăm tamburul magnetic fie separat, fie într-o carcasă din oțel inoxidabil. Dacă este necesar, carcasa poate fi, de asemenea, echipată cu conexiune pentru desprăfuire in vederea racordării la sistemul centralizat de ventilație al clientului (pentru a extrage în impuritățile separate).
De asemenea, putem fabrica carcasa din oțel manganos robust, care va prelungi semnificativ durata de viață a acesteia chiar și în cele mai exigente condiții.

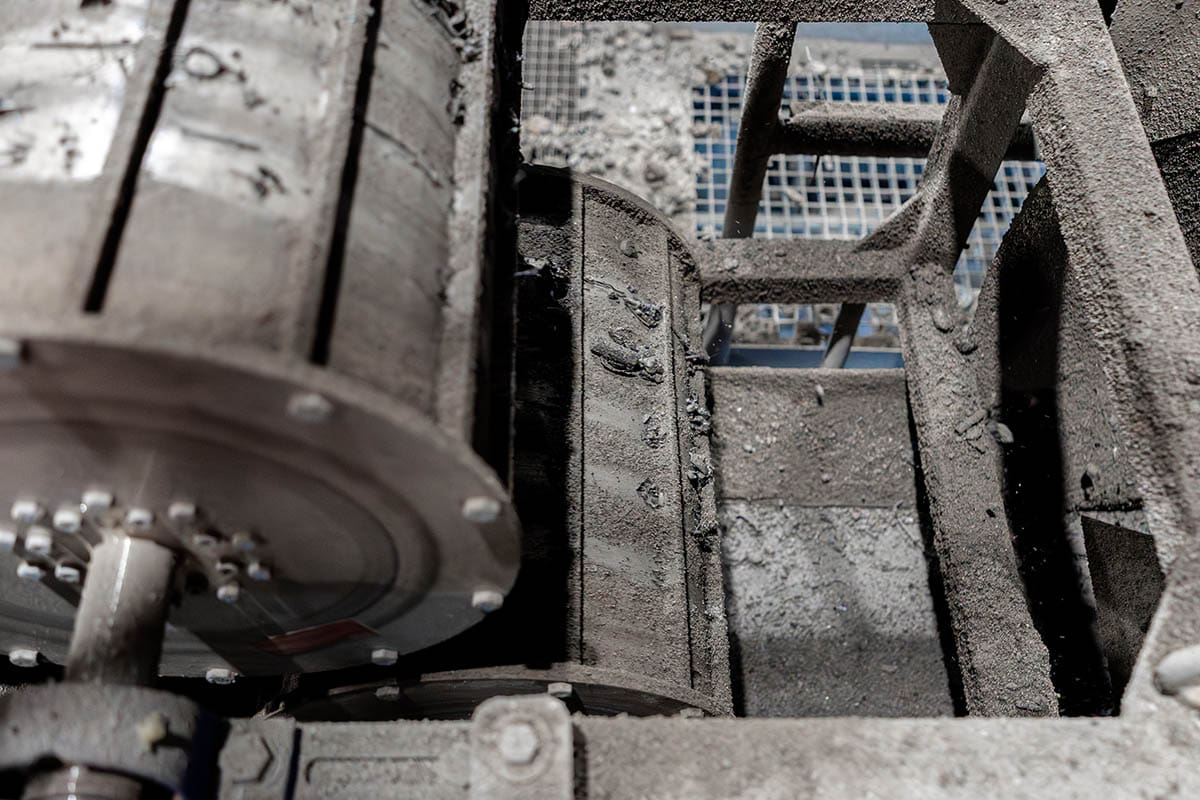

Posibila înlocuire a protecțiilor anti-uzura
La procesarea materialelor abrazive, blindajele anti-uzura ale tamburului se pot uza. Prin urmare, am modificat designul său, astfel încât utilizatorul să poată înlocui aceasta protecții fără intervenția SOLLAU.
Ca urmare, durata de viață a tamburului și, prin urmare, a întregului dispozitiv va fi prelungită considerabil.
Magneții noștri tip tambur generează un câmp magnetic profund și puternic, astfel încât eficiența înaltă de separare va fi obținută chiar și atunci când tamburul este echipat cu aceste capace de uzură suplimentare.

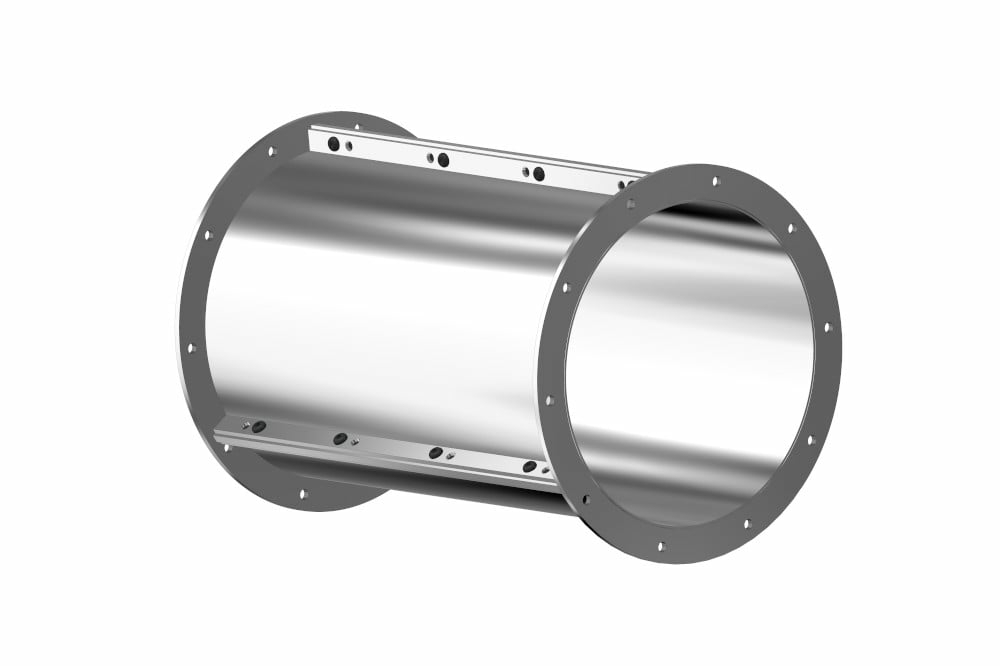

Înlocuirea capacului tamburului magnetic
Tamburul magnetic este proiectat astfel încât înlocuirea protecțiilor anti-uzură să poată fi efectuată prin gaura de inspecție din carcasa echipamentului, astfel încât să nu fie nevoie să demontați întreg sistemul.
Pur și simplu înlocuiți segmentele individuale anti-abrazive în mod succesiv. Este foarte simplu!
De asemenea, putem fabrica carcasa din oțel manganos robust, care va prelungi de mai multe ori durata de viață a carcasei chiar și în cele mai exigente condiții.
Măsurarea inducției magnetice
Ne mândrim cu atenția acordata testărilor și măsurilor riguroase ale performanței magnetice a fiecărui separator.
Măsurătorile sunt efectuate astfel încât să corespundă cât mai mult condițiilor reale. De aceea, nu măsurăm densitatea fluxului magnetic (= inducția magnetică) doar în miezul magnetic (așa cum fac unii producători, cu scopul de a crește artificial valoarea de inducție magnetică). Măsurăm, de asemenea, inducția magnetică pe carcasa tamburului, adică, la punctul de contact cu materialul prelucrat, ceea ce reprezintă o informație importantă pentru client.

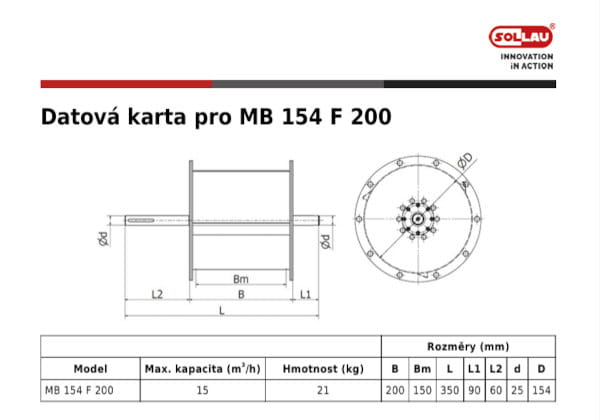

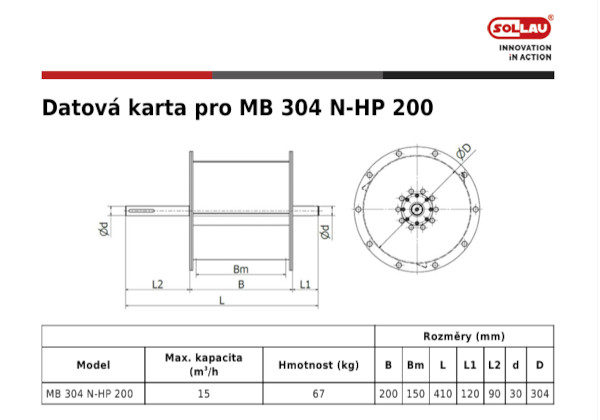

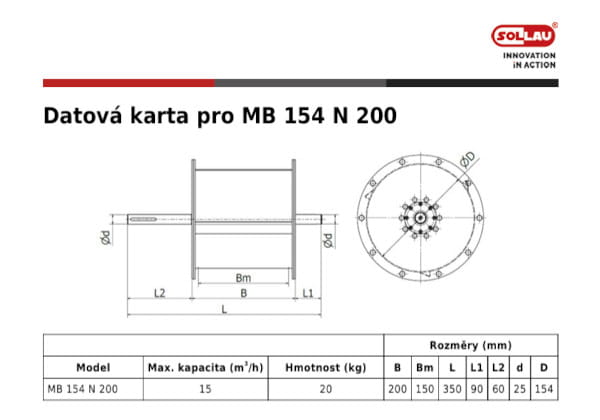

Informațiile privind valorile măsurate pot fi găsite în fișele de date ale produselor, precum și în secțiunea ‚Familia de modele‘.
Și, desigur, fiecare separator magnetic furnizat este prevăzut cu un raport de testare care conține valorile inducției magnetice măsurate.
SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!
Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5
MB 154
- Tambur magnetic MB cu un diametru de 154 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 1 600 G / pe carcasa tamburului 1 100 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 5 200 G / pe carcasa tamburului 3 400 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | afișare PDF |
MB 154 F 300 | 20 | 250 | Ferit | afișare PDF |
MB 154 F 400 | 25 | 350 | Ferit | afișare PDF |
MB 154 F 500 | 30 | 450 | Ferit | afișare PDF |
MB 154 F 600 | 35 | 550 | Ferit | afișare PDF |
MB 154 F 700 | 40 | 650 | Ferit | afișare PDF |
MB 154 F 800 | 45 | 750 | Ferit | afișare PDF |
MB 154 F 900 | 50 | 850 | Ferit | afișare PDF |
MB 154 F 1000 | 60 | 950 | Ferit | afișare PDF |
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 154 N 200 | 15 | 150 | Neodym | afișare PDF |
MB 154 N 300 | 20 | 250 | Neodym | afișare PDF |
MB 154 N 400 | 25 | 350 | Neodym | afișare PDF |
MB 154 N 500 | 30 | 450 | Neodym | afișare PDF |
MB 154 N 600 | 35 | 550 | Neodym | afișare PDF |
MB 154 N 700 | 40 | 650 | Neodym | afișare PDF |
MB 154 N 800 | 45 | 750 | Neodym | afișare PDF |
MB 154 N 900 | 50 | 850 | Neodym | afișare PDF |
MB 154 N 1000 | 60 | 950 | Neodym | afișare PDF |
MB 204
- Tambur magnetic MB cu un diametru de 204 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 2 600 G / pe carcasa tamburului 1 400 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 5 400 G / pe carcasa tamburului 3 800 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) | MB 204 F 200 | 20 | 150 | Ferit | afișare PDF |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | afișare PDF |
MB 204 F 400 | 30 | 350 | Ferit | afișare PDF |
MB 204 F 500 | 35 | 450 | Ferit | afișare PDF |
MB 204 F 600 | 40 | 550 | Ferit | afișare PDF |
MB 204 F 700 | 45 | 650 | Ferit | afișare PDF |
MB 204 F 800 | 50 | 750 | Ferit | afișare PDF |
MB 204 F 900 | 60 | 850 | Ferit | afișare PDF |
MB 204 F 1000 | 75 | 950 | Ferit | afișare PDF |
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | afișare PDF |
MB 204 N 300 | 25 | 250 | Neodym | afișare PDF |
MB 204 N 400 | 30 | 350 | Neodym | afișare PDF |
MB 204 N 500 | 35 | 450 | Neodym | afișare PDF |
MB 204 N 600 | 40 | 550 | Neodym | afișare PDF |
MB 204 N 700 | 45 | 650 | Neodym | afișare PDF |
MB 204 N 800 | 50 | 750 | Neodym | afișare PDF |
MB 204 N 900 | 60 | 850 | Neodym | afișare PDF |
MB 204 N 1000 | 75 | 950 | Neodym | afișare PDF |
MB 304
- Tambur magnetic MB cu un diametru de 304 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 2 800 G / pe carcasa tamburului 1 500 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 6 000 G / pe carcasa tamburului 3 800 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | afișare PDF |
MB 304 F 300 | 25 | 250 | Ferit | afișare PDF |
MB 304 F 400 | 35 | 350 | Ferit | afișare PDF |
MB 304 F 500 | 45 | 450 | Ferit | afișare PDF |
MB 304 F 600 | 55 | 550 | Ferit | afișare PDF |
MB 304 F 700 | 65 | 650 | Ferit | afișare PDF |
MB 304 F 800 | 75 | 750 | Ferit | afișare PDF |
MB 304 F 900 | 85 | 850 | Ferit | afișare PDF |
MB 304 F 1000 | 95 | 950 | Ferit | afișare PDF |
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | afișare PDF |
MB 304 N 300 | 25 | 250 | Neodym | afișare PDF |
MB 304 N 400 | 35 | 350 | Neodym | afișare PDF |
MB 304 N 500 | 45 | 450 | Neodym | afișare PDF |
MB 304 N 600 | 55 | 550 | Neodym | afișare PDF |
MB 304 N 700 | 65 | 650 | Neodym | afișare PDF |
MB 304 N 800 | 75 | 750 | Neodym | afișare PDF |
MB 304 N 900 | 85 | 850 | Neodym | afișare PDF |
MB 304 N 1000 | 95 | 950 | Neodym | afișare PDF |
Unele produse din această familie de modele sunt disponibile pentru achiziție imediată. Extindem constant oferta noastră de separatoare magnetice în stoc pentru a le putea livra imediat. Vă rugăm să contactați dealerul nostru pentru a afla disponibilitatea lor actuală.
MB 406
- Tambur magnetic MB cu un diametru de 406 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 2 800 G / pe carcasa tamburului 1 500 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 5 000 G / pe carcasa tamburului 3 500 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | afișare PDF |
MB 406 F 300 | 35 | 250 | Ferit | afișare PDF |
MB 406 F 400 | 45 | 350 | Ferit | afișare PDF |
MB 406 F 500 | 55 | 450 | Ferit | afișare PDF |
MB 406 F 600 | 65 | 550 | Ferit | afișare PDF |
MB 406 F 700 | 75 | 650 | Ferit | afișare PDF |
MB 406 F 800 | 90 | 750 | Ferit | afișare PDF |
MB 406 F 900 | 120 | 850 | Ferit | afișare PDF |
MB 406 F 1000 | 140 | 950 | Ferit | afișare PDF |
Unele produse din această familie de modele sunt disponibile pentru achiziție imediată. Extindem constant oferta noastră de separatoare magnetice în stoc pentru a le putea livra imediat. Vă rugăm să contactați dealerul nostru pentru a afla disponibilitatea lor actuală.
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | afișare PDF |
MB 406 N 300 | 35 | 250 | Neodym | afișare PDF |
MB 406 N 400 | 45 | 350 | Neodym | afișare PDF |
MB 406 N 500 | 55 | 450 | Neodym | afișare PDF |
MB 406 N 600 | 65 | 550 | Neodym | afișare PDF |
MB 406 N 700 | 75 | 650 | Neodym | afișare PDF |
MB 406 N 800 | 90 | 750 | Neodym | afișare PDF |
MB 406 N 900 | 120 | 850 | Neodym | afișare PDF |
MB 406 N 1000 | 140 | 950 | Neodym | afișare PDF |

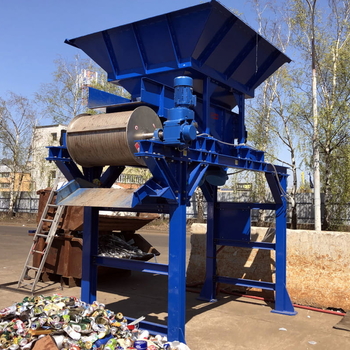

MB 506
- Tambur magnetic MB cu un diametru de 506 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 2 800 G / pe carcasa tamburului 1 500 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 6 000 G / pe carcasa tamburului 3 400 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | afișare PDF |
MB 506 F 300 | 45 | 250 | Ferit | afișare PDF |
MB 506 F 400 | 55 | 350 | Ferit | afișare PDF |
MB 506 F 500 | 70 | 450 | Ferit | afișare PDF |
MB 506 F 600 | 85 | 550 | Ferit | afișare PDF |
MB 506 F 700 | 105 | 650 | Ferit | afișare PDF |
MB 506 F 800 | 125 | 750 | Ferit | afișare PDF |
MB 506 F 900 | 145 | 850 | Ferit | afișare PDF |
MB 506 F 1000 | 180 | 950 | Ferit | afișare PDF |
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | afișare PDF |
MB 506 N 300 | 45 | 250 | Neodym | afișare PDF |
MB 506 N 400 | 55 | 350 | Neodym | afișare PDF |
MB 506 N 500 | 70 | 450 | Neodym | afișare PDF |
MB 506 N 600 | 85 | 550 | Neodym | afișare PDF |
MB 506 N 700 | 105 | 650 | Neodym | afișare PDF |
MB 506 N 800 | 125 | 750 | Neodym | afișare PDF |
MB 506 N 900 | 145 | 850 | Neodym | afișare PDF |
MB 506 N 1000 | 180 | 950 | Neodym | afișare PDF |
MB 609
- Tambur magnetic MB cu un diametru de 609 mm
- Tamburul cu magneți de ferit (axial) MB F - inducție magnetică la miez 2 800 G / pe carcasa tamburului 1 500 G
- Tamburul cu magneți de neodim (axial) MB N - inducție magnetică la miez 6 000 G / pe carcasa tamburului 3 300 G
- Garanție de 5 ani
Versiunea din ferită
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | afișare PDF |
MB 609 F 400 | 70 | 350 | Ferit | afișare PDF |
MB 609 F 500 | 85 | 450 | Ferit | afișare PDF |
MB 609 F 600 | 100 | 550 | Ferit | afișare PDF |
MB 609 F 700 | 150 | 650 | Ferit | afișare PDF |
MB 609 F 800 | 190 | 750 | Ferit | afișare PDF |
MB 609 F 900 | 205 | 850 | Ferit | afișare PDF |
MB 609 F 1000 | 220 | 950 | Ferit | afișare PDF |
Versiunea din neodim
Model | Capacitate maximă (m3/h) | Latime de lucru (mm) | Tipul magnetului | Fișă tehnică (EN) |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | afișare PDF |
MB 609 N 400 | 70 | 350 | Neodym | afișare PDF |
MB 609 N 500 | 85 | 450 | Neodym | afișare PDF |
MB 609 N 600 | 100 | 550 | Neodym | afișare PDF |
MB 609 N 700 | 150 | 650 | Neodym | afișare PDF |
MB 609 N 800 | 190 | 750 | Neodym | afișare PDF |
MB 609 N 900 | 205 | 850 | Neodym | afișare PDF |
MB 609 N 1000 | 220 | 950 | Neodym | afișare PDF |
ú>
ú>
În ce ramuri industriale poate fi folosit tamburul magnetic?
Magneții tip tambur regăsesc aplicabilitate în reciclare și minerit, precum și în industria lemnului, plasticului, ceramicii, sticlei și alimentelor.
Reciclare și procesare deșeuri
Industria prelucrării și turnătoriei
Industria hârtiei
Industria tutunului
Industria ceramică și de sticlă
Industria minieră și de carieră
Industria cimentului și a varului
Industria chimică, vopsele și lacuri
Industria auto
Industria materialelor plastice si cauciucului
Centrale termice
Industria lemnului
