Linie automată de sortare pentru sticle PET, cutii de aluminiu și fier

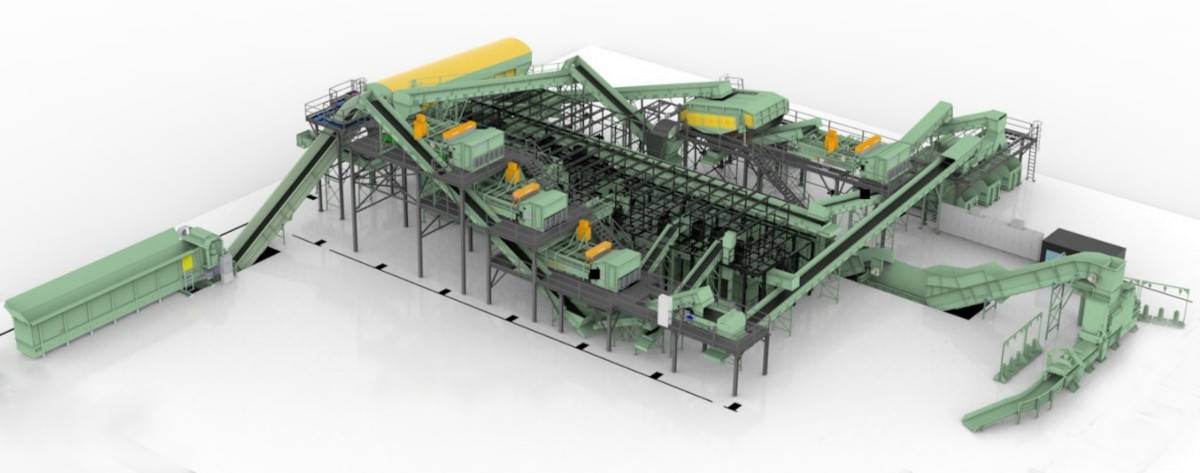

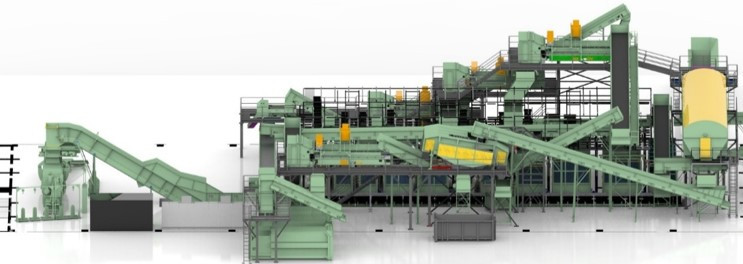

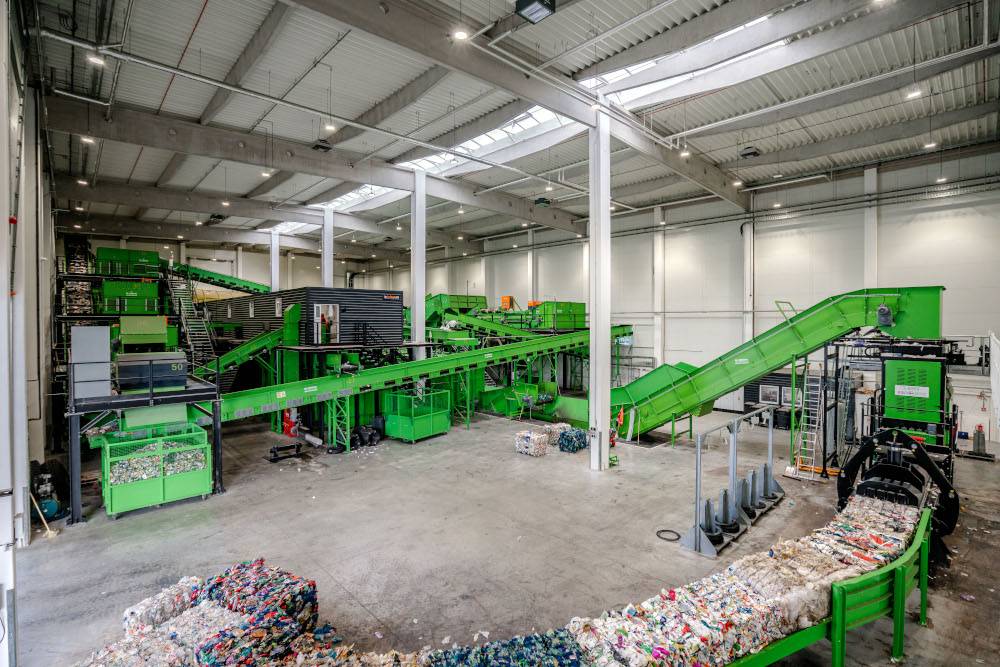

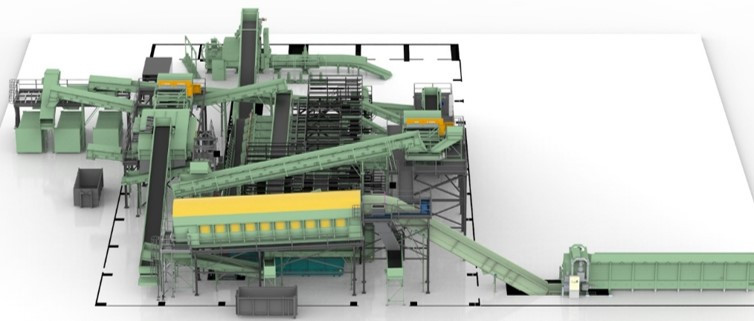

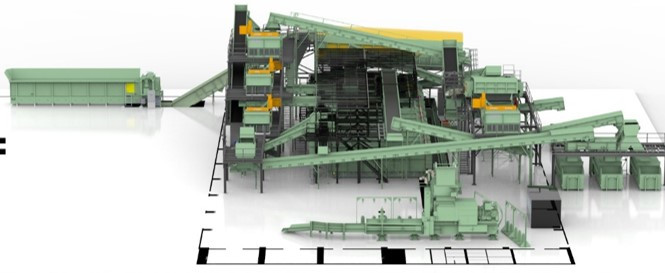

Această linie de sortare automată constă in peste 500 de metri de transportoare (în formă de Z, drepte și înclinate). Este proiectat pentru o capacitate de 5.000 kg/oră. Linia este folosită pentru tratarea deșeurilor păstrate în „pubele galbene”, adică sticle PET, cutii de aluminiu și fier.
Linia de sortare este monitorizată cu un sistem de 25 de camere. Toate componentele liniei sunt controlate de un sistem de control cu iesiri PLC direct pe linie si conectate la panoul de control central (in camera de control al procesului). Linia de sortare este echipată cu o pozitie de lucru pentru sortare manuală cu aer condiționat pentru 2 - 12 lucrători.
În primul rând, baloturile cu materialul de intrare sunt despachetate la linie și apoi materialul trece printr-o sită tambur.

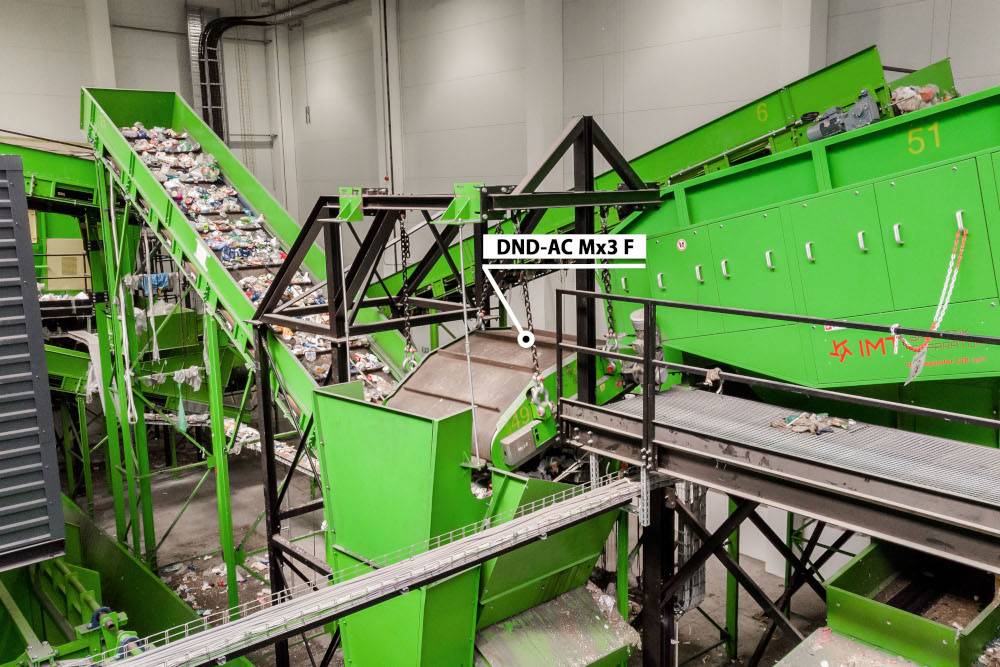

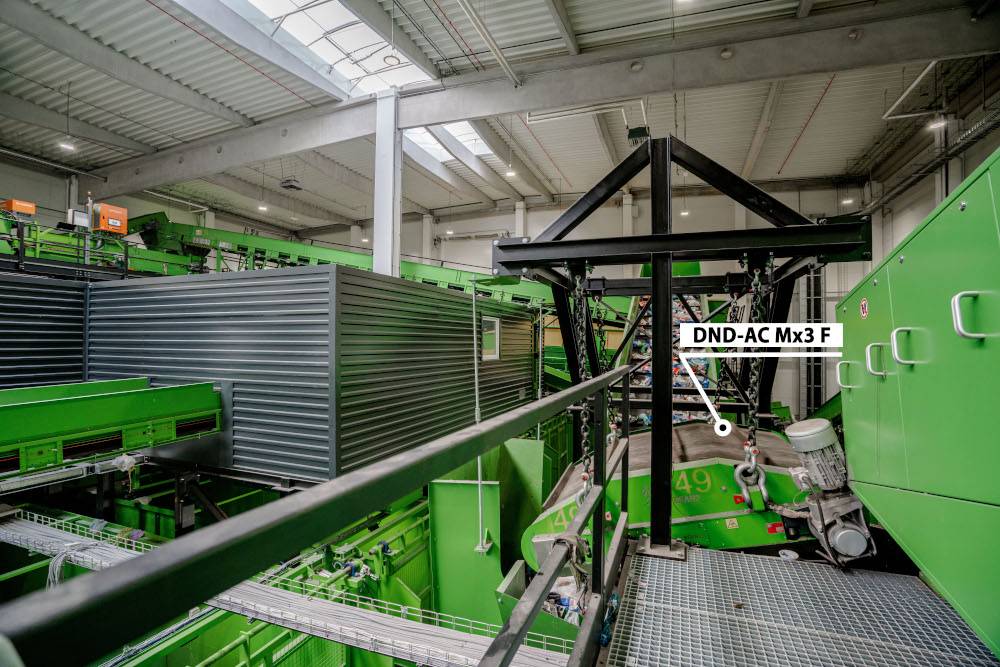

Separarea cutiilor feromagnetice este realizată de un separator magnetic deasupra benzii transportoare DND-AC BEAST foarte puternic, care separă în mod fiabil cutiile de Fe de alte materiale.

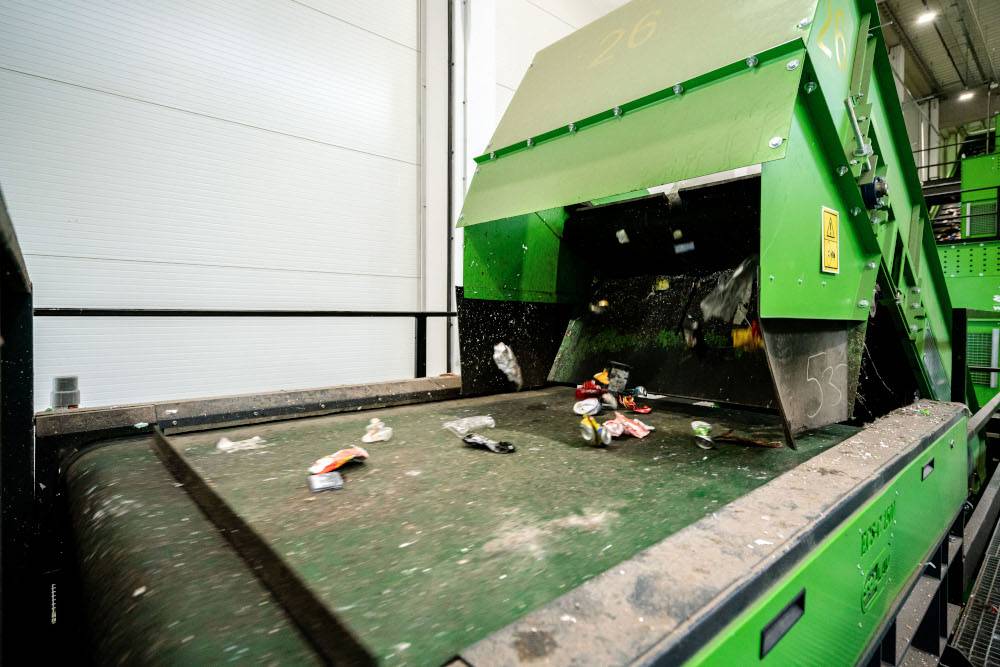

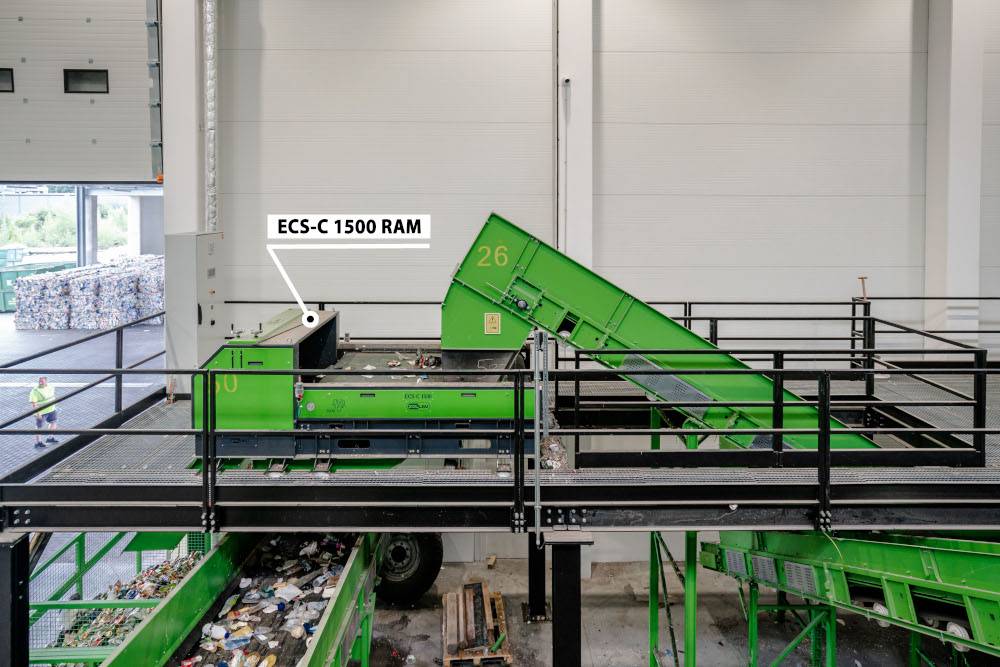

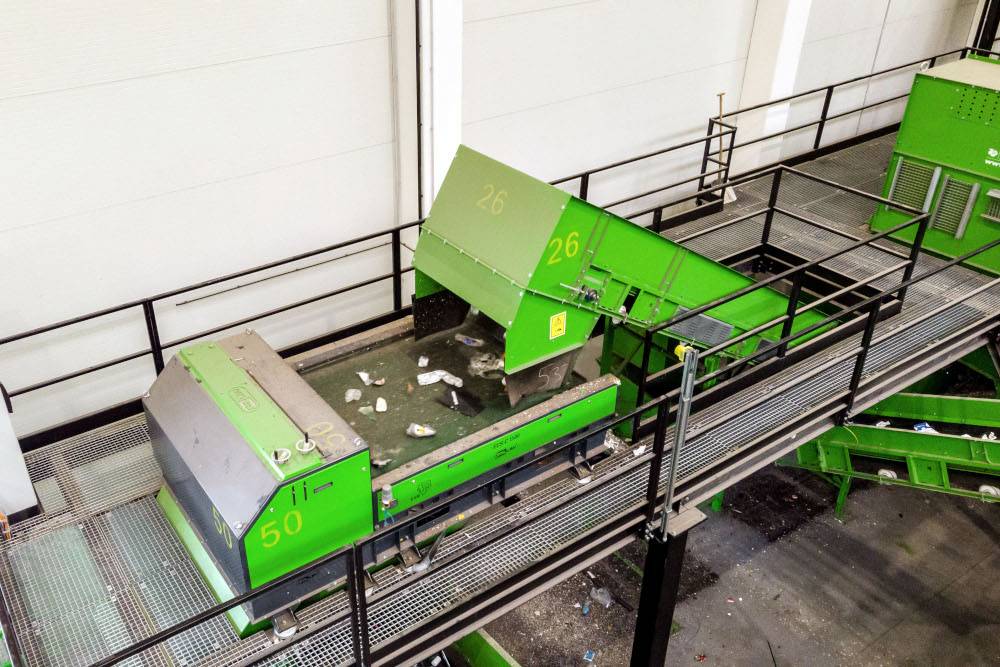

Ulterior, materialul este slăbit cu ajutorul unui alimentator vibrant și apoi cutiile de aluminiu sunt separate de sticlele PET. În acest scop este utilizat separatorul de curenți turbionari eddy curent ECS-C (separator nemagnetic de metal) cu o lățime a centurii de 1.500 mm. Am ales un separator de această lățime astfel încât să poată face față capacității orare necesare.
În cele din urmă, sticlele PET sunt sortate după culoare folosind spectrofotometre NIR și apoi presate în baloturi.
- Capacitatea liniei de separare: 5 tone/oră
- Eficiență de separare garantată: 95 %
Ieșire
Deșeurile tratate sunt sortate în următoarele fracții de material:
- Sticle 3D PET
- Cutii de aluminiu
- Cutii de fier
Linia de sortare este formată din următoarele echipamente:

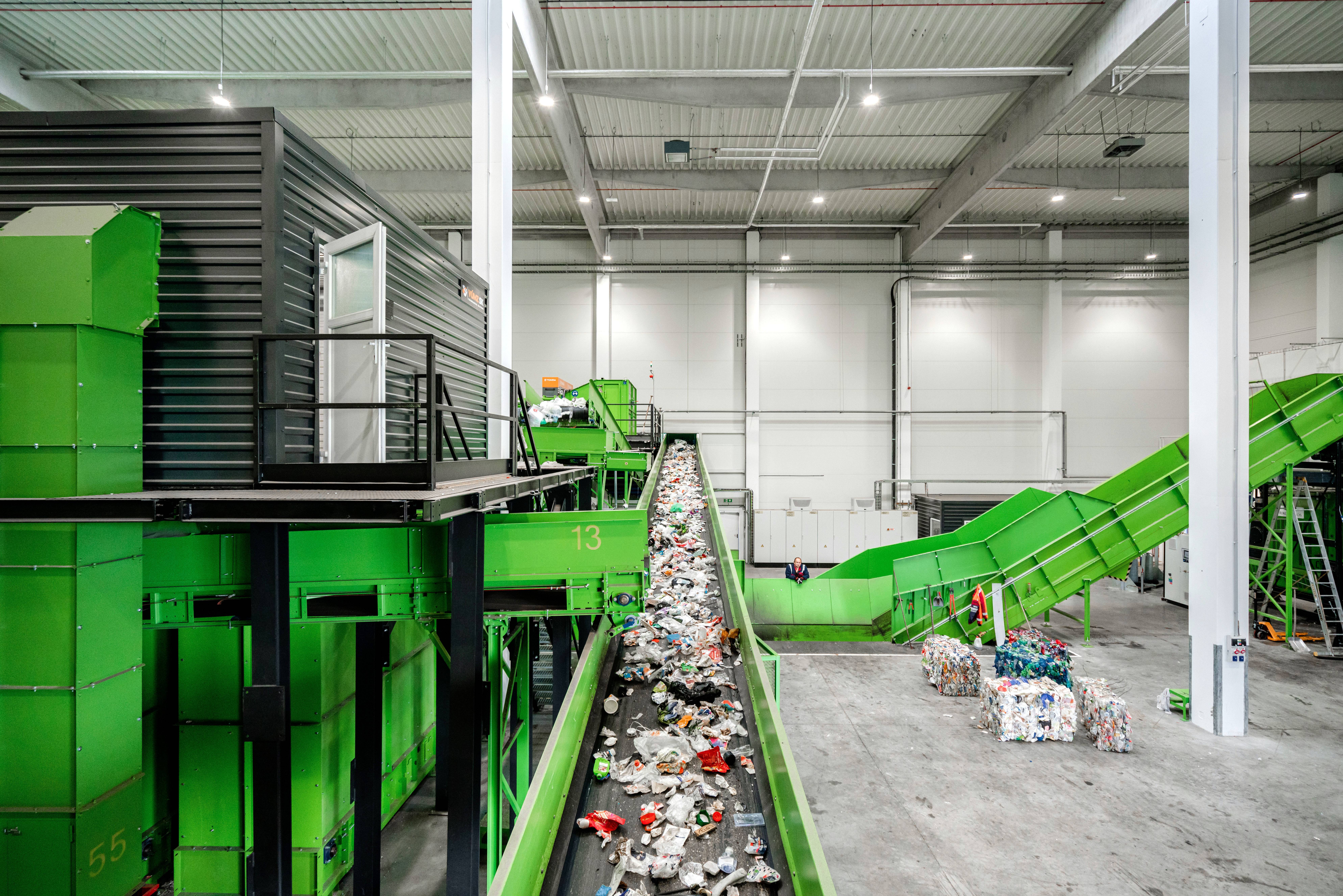

- Sistem de transport - 33 de transportoare diferite (în formă de Z, unghiulare, drepte, înclinate) cu o lungime totală de peste 500 m
- Sistem despachetare baloturi

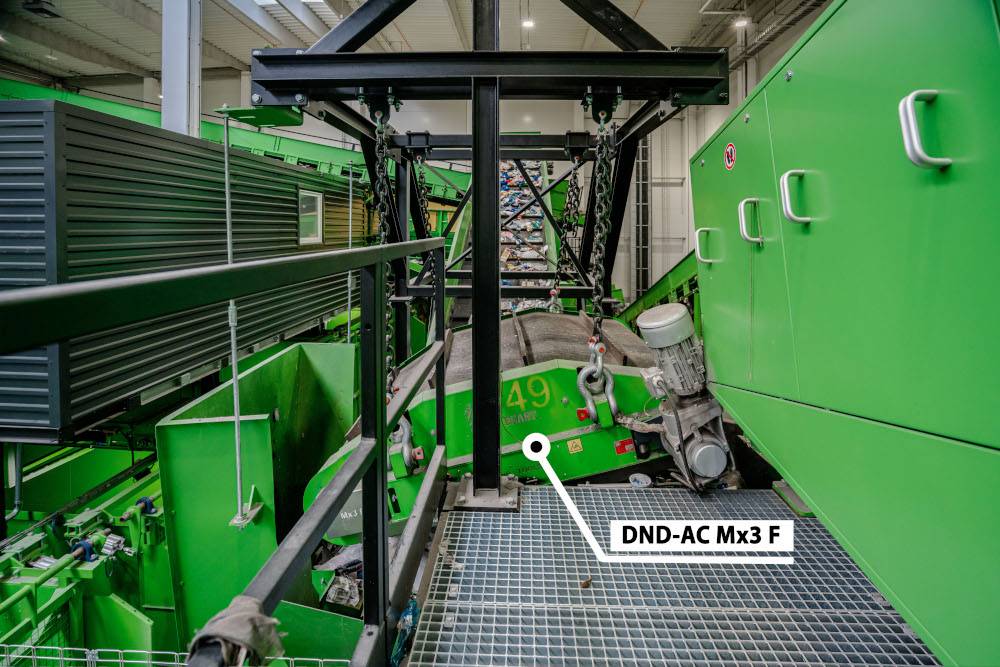

- Separator magnetic deasupra benzii transportoare DND-AC Mx3 F BEAST
- Alimentator vibrant

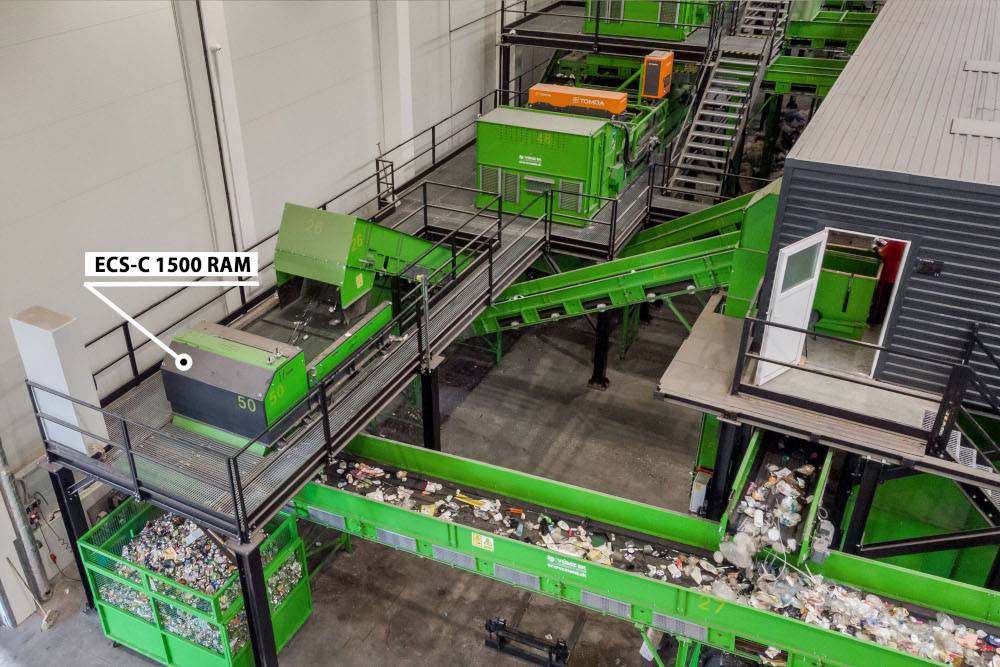

- Separator de metale neferoase - ECS-C 1500 RAM Separator cu curenți turbionari eddy curent cu rotor excentric de pământuri rare – pentru benzi transportoare de 1.500 mm lățime
- Spectrofotometru NIR
- Ciur tambur

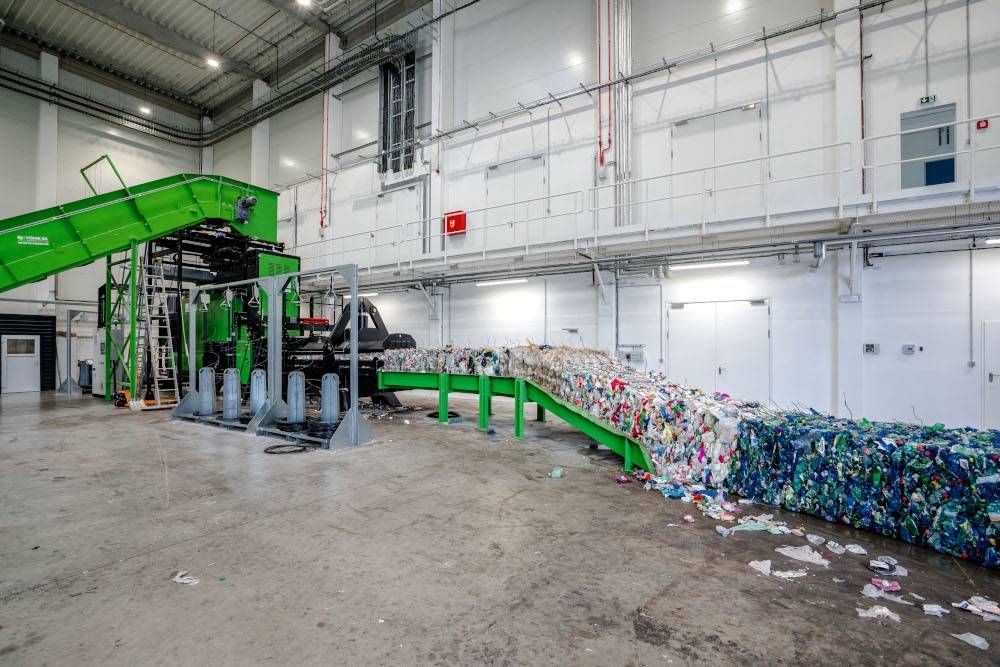

- Presă de balotat automată
- Cutii de depozitare pentru acumulare
- Recipiente de presare
- Poziţii de lucru pentru sortare finală cu aer condiționat pentru 2 - 12 muncitori
- Construcție din oțel
- Sistem complex de control cu ieșiri PLC direct pe linie și conexiune la centrul de control
- Sistem de control cu 25 de camere
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Această linie este proiectată pentru sortarea deșeurilor din containerele galbene — material în care componentele principale sunt sticlele PET, cutiile de aluminiu și de oțel. Linia pentru deșeuri municipale este aleasă acolo unde amestecul de intrare include și materie organică, hârtie și fracție ușoară; liniile dedicate exclusiv deșeurilor din plastic sunt recomandate atunci când cutiile nu sunt prezente în material sau au fost eliminate în etapele anterioare ale procesului.
Linia este proiectată pentru o capacitate de 5 tone de material pe oră. Eficiența de separare garantată este de 95 %.

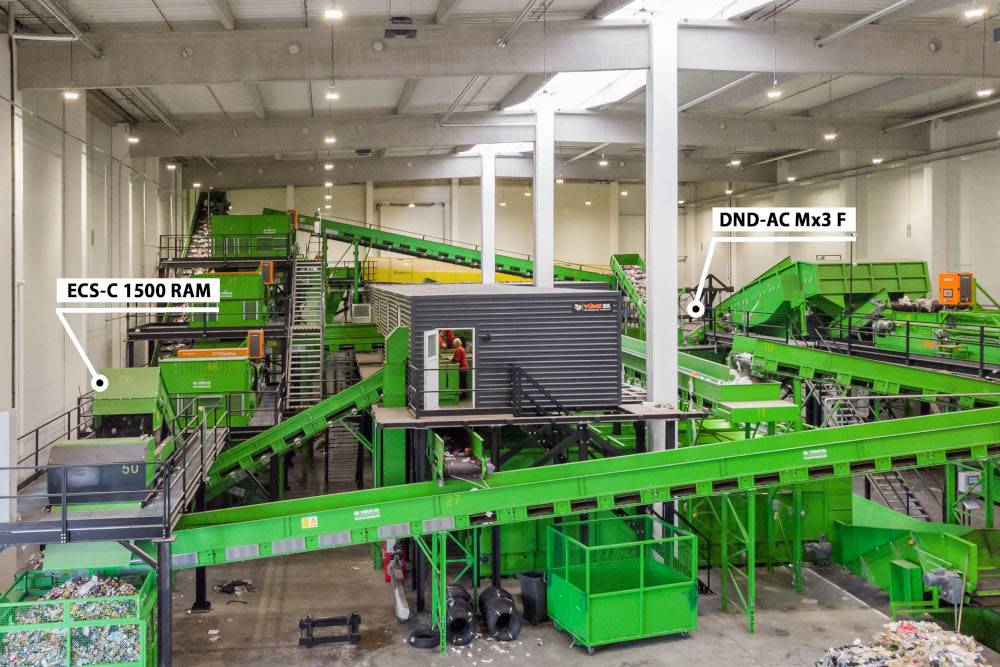

Separarea se desfășoară în trei etape succesive: cutiile de oțel feromagnetice sunt îndepărtate de placa magnetică cu autocurățare DND-AC Mx3 F BEAST plasată deasupra transportorului. Cutiile de aluminiu sunt apoi separate de sticlele PET prin separatorul magnetic de metale neferoase ECS–C 1500 RAM cu rotor montat centric pentru o lățime a benzii de 1 500 mm; în final, sticlele PET sunt sortate după culoare cu ajutorul unui spectrofotometru NIR.
Spectrofotometrul NIR recunoaște compoziția materialului și culoarea fiecărei sticle PET și le sortează în fracțiile corespunzătoare; materialul de ieșire este apoi presat în baloți de o presă automată de balotat. Ieșirea liniei constă astfel în trei materii prime curate — sticle PET 3D, cutii de aluminiu și cutii de oțel — pregătite pentru vânzarea directă ca materii prime secundare.
Postul de sortare manuală climatizat este dimensionat pentru 2 până la 12 operatori și asigură inspecția finală și curățarea fracțiilor de ieșire. Funcționează ca plasă de siguranță pentru materialul care nu a putut fi clasificat automat, contribuind astfel la puritatea maximă a materiilor prime de ieșire.
Linia este monitorizată de un sistem de camere cu 25 de camere, iar toate componentele sunt controlate de un sistem de comandă cu ieșiri PLC direct pe linie, conectat la un pupitru de comandă central — camera de control. Acest sistem permite supravegherea de la distanță a operațiunilor și diagnosticarea rapidă a eventualelor probleme.
Proiectăm și fabricăm fiecare linie de sortare la comandă, conform tipului specific de material, fracției sale și capacității necesare. Realizăm de asemenea linii pentru sortarea deșeurilor municipale, deșeurilor din plastic, sticlei reziduale și altor mărfuri — configurația echipamentului o adaptăm întotdeauna la aplicația specifică.
Livrarea acoperă întregul proces, de la măsurătoarea locului, proiectare și fabricație personalizată, prin instalare, punere în funcțiune și instruirea operatorilor, până la service autorizat pe toată durata de viață a echipamentului. Oferim garanție de până la 10 ani pentru componentele magnetice; înainte de comandă, oferim testarea gratuită a materialului dumneavoastră cu garantarea efectuării testelor în termen de trei zile.
