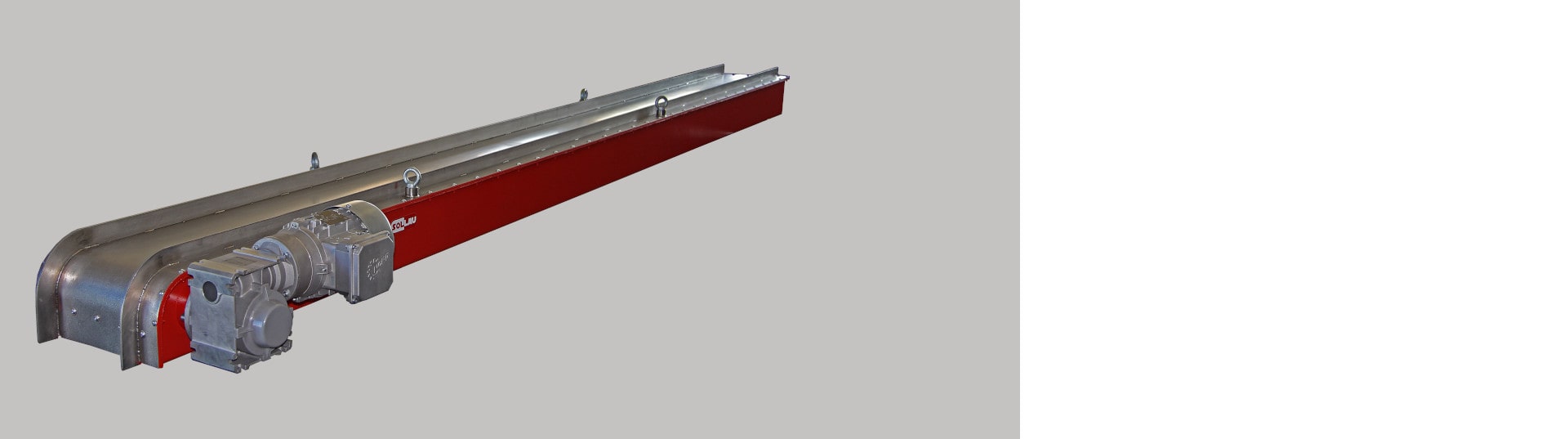

Transportoarele magnetice MD
Transportoarele magnetice sunt utilizate pentru transportul componentelor feromagnetice, precum și a resturilor. Datorită designului lor, chiar și piesele ascuțite sau uleioase pot fi manipulate cu ușurință și în siguranță. Magneții permanenți sunt antrenați cu lanț sub un pat glisant din oțel inoxidabil care nu se mișcă. Prin urmare, obiectele feroase sunt prinse de câmpul magnetic la începutul patului glisor și duse până la capătul acestuia.
Avantajul transportoarelor magnetice este că nu au piese exterioare mobile (spre deosebire de transportoarele cu bandă standard sau transportoarele cu benzi modulare din plastic) – de aceea obiectele transportate nu deteriorează transportorul. Transportorul magnetic fără curea are un design închis, astfel încât este rezistent la praf și poate fi folosit pentru transportul pieselor unse.
Transportoarele magnetice sunt utilizate cel mai frecvent în următoarele domenii:
- Instalaţii de presare a metalelor - manipularea matriţelor metalice
- Industria auto– manipularea tablei, transportul componentelor si ștanţării
- Lucrări la mașini – îndepărtarea așchiilor de oțel, a taliilor și a resturilor de la prelucrare
- Turnătorii – manipularea pieselor turnate la cald
Producem două tipuri de bază de transportoare magnetice:
- Transportoare magnetice în stil drept - pentru transportul orizontal al pieselor din oțel
- Transportoare magnetice înclinate (în formă de Z) - pentru transport înclinat pentru piese din oțel
Datorită designului transportorului magnetic, îl putem fabrica practic în orice lungime.
Cum să alegi puterea potrivită a magneților?
Echipăm transportoarele magnetice fără curele cu diferite tipuri de magneți. Selectăm magneți potriviți în funcție de caracteristicile piesei de transportat (greutate, dimensiuni etc.). De asemenea, luăm în considerare cerințele pentru înălțimea transportorului și temperatura pieselor transportate.
Pentru marea majoritate a aplicațiilor, este potrivit un transportor magnetic cu magneți de ferită. Avantajul său este prețul atractiv. Pentru piese specifice sau când este necesară o înălțime de lucru redusă, echipăm transportorul magnetic cu cei mai puternici magneți de neodim.
În funcție de dimensiunile piesei proiectăm spațiile potrivite între magneții transportorului.
„Nu facem niciun experiment!” Vă propunem o soluţie funcţională!
În centrul nostru de testare avem transportoare magnetice cu diferite tipuri de magneți și spații diferite între magneți. Acest lucru ne permite să efectuăm TESTE AMĂNUNŢITE ALE PIESELOR DVS. și să proiectăm cel mai potrivit transportor magnetic.
Garantâm teste rapide!
Știm bine ce este important pentru clienții noștri - funcționarea lină și fără probleme a transportorului magnetic!
De aceea proiectăm transportoarele astfel încât să fie suficient de robuste. Avem grijă de calitatea lor de fabricaţie.

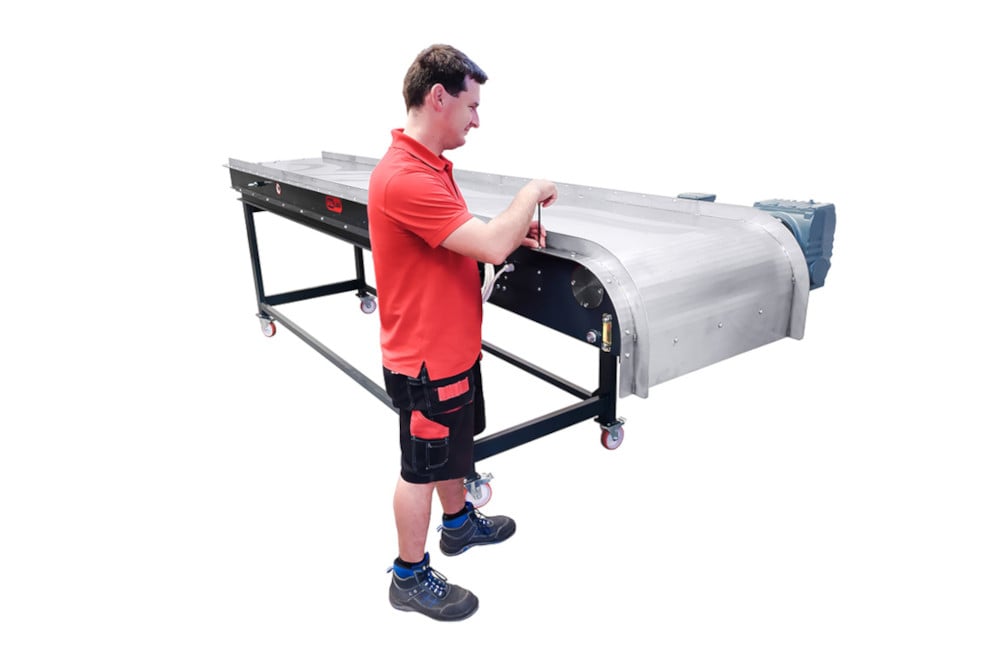

De asemenea, ne gândim să facem întreținerea lor ușoară și rapidă pentru operatori. Prin urmare, echipamentul de bază al fiecărui transportor magnetic include:
- Tensionare automată a lanțului de transmisie
- Vizor cu marcaj pentru verificarea nivelului uleiului
- Scurgere ușoară a uleiului
- Pâlnie de ulei pentru umplere ușoară cu ulei
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!

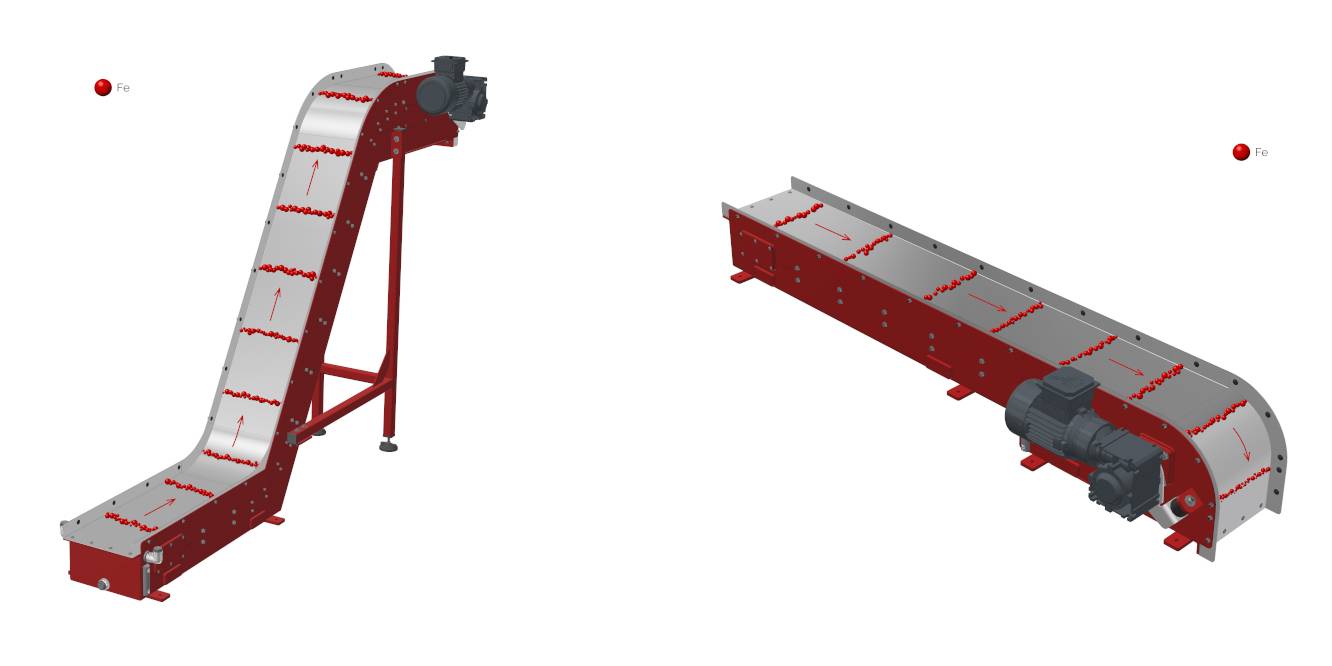

Design transportor magnetic

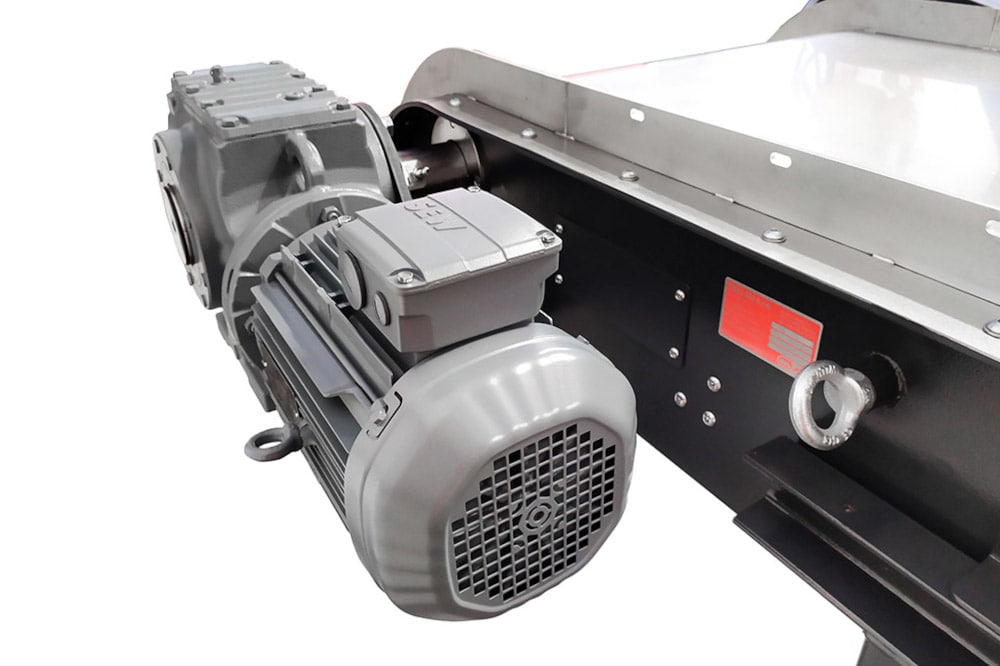

Miezul transportorului magnetic este format dintr-un transportor cu lanț, pe care sunt plasați transversal magneți. Puterea magnetului și distanța dintre magneți depind de specificațiile pieselor care trebuie manipulate.
Obiectele feroase sunt prinse de câmpul magnetic la începutul transportorului și duse până la capătul acestuia, unde cad spontan.
Transportorul cu lanț este complet acoperit - piesele aflate in mișcare sunt în contact doar cu patul glisor din oțel inoxidabil.
Rezervorul de ulei al transportorului magnetic asigură auto-ungerea și funcționarea fără probleme a componentelor din interiorul transportorului.
Vom adapta structura de susținere de sub transportor la cerințele dumneavoastră.
Ce trebuie să știm pentru a proiecta corect un transportor magnetic?
- Dimensiunea pieselor transportate
- Greutatea pieselor transportate
- Material din care sunt realizate componentele transportate
- Capacitate orară necesară
- Lungimea necesară a transportorului magnetic
- Distanța față de podeaua unde urmează să fie amplasat transportorul
- Dacă piesele trebuie transportate la o înălțime diferită, este necesar să se specifice înălțimea de pornire și țintă și aranjarea mașinilor din jur conectate la transportorul magnetic
- Fotografie a locului în care urmează să fie utilizat transportorul
Un formular de cerere completat de dvs. ne-ar ajuta foarte mult și de aceea vă vom trimite formularul imediat la cerere.

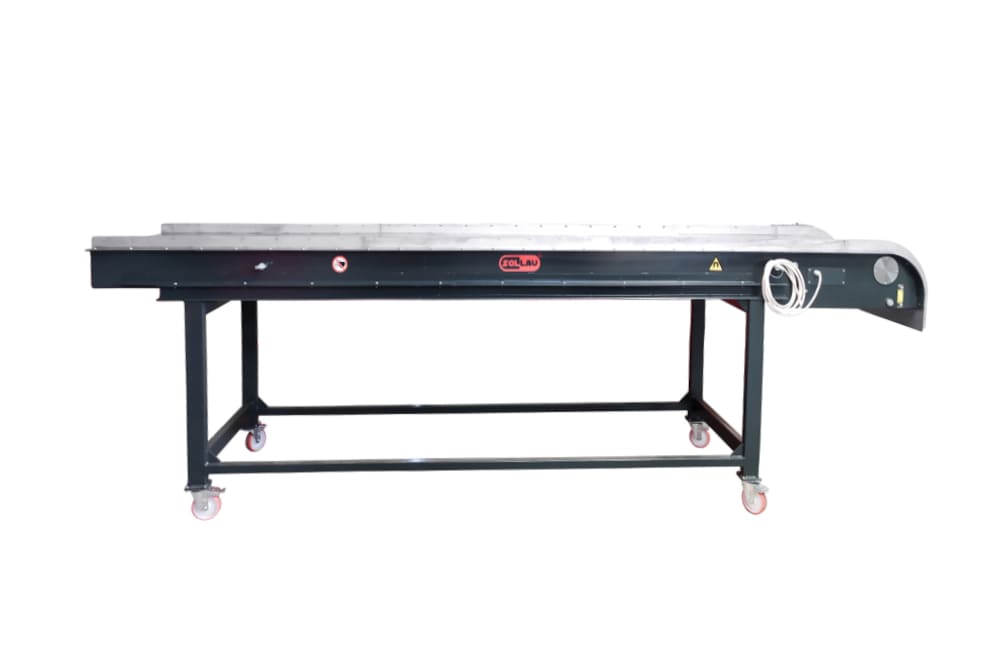

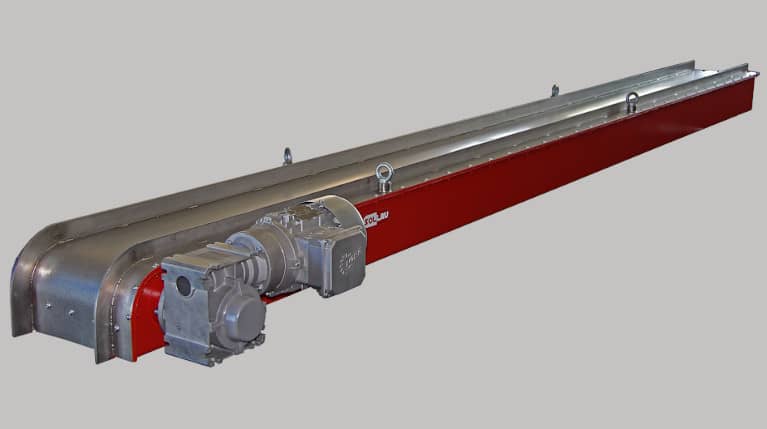

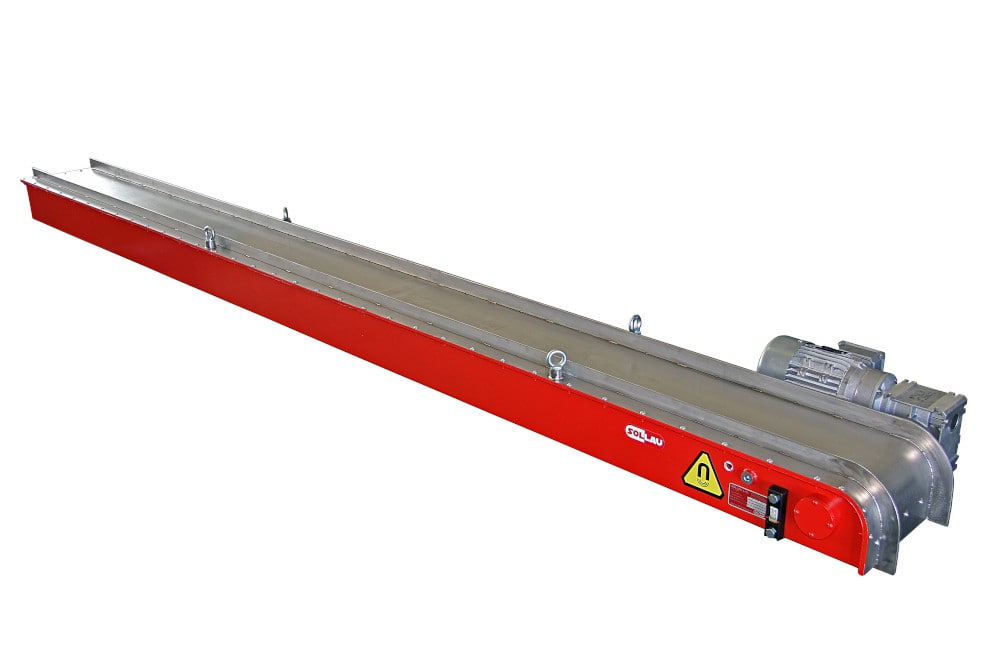

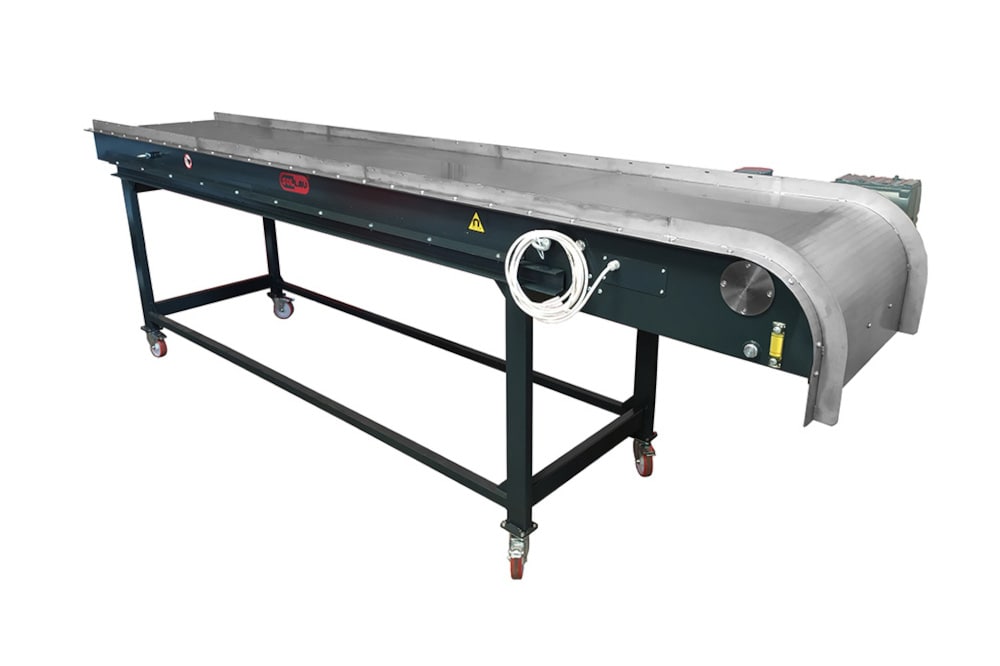

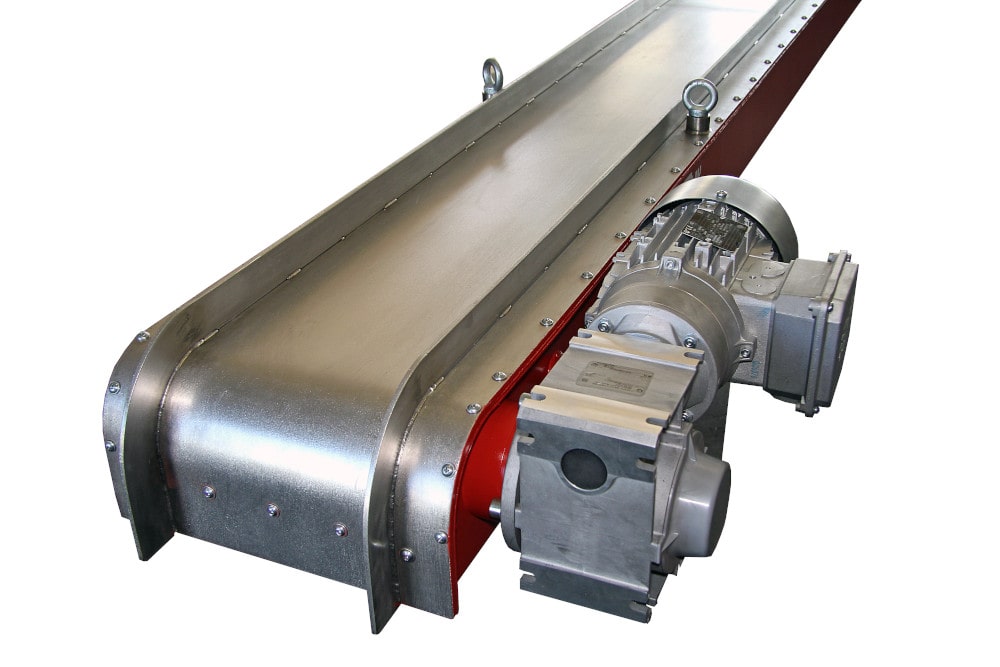

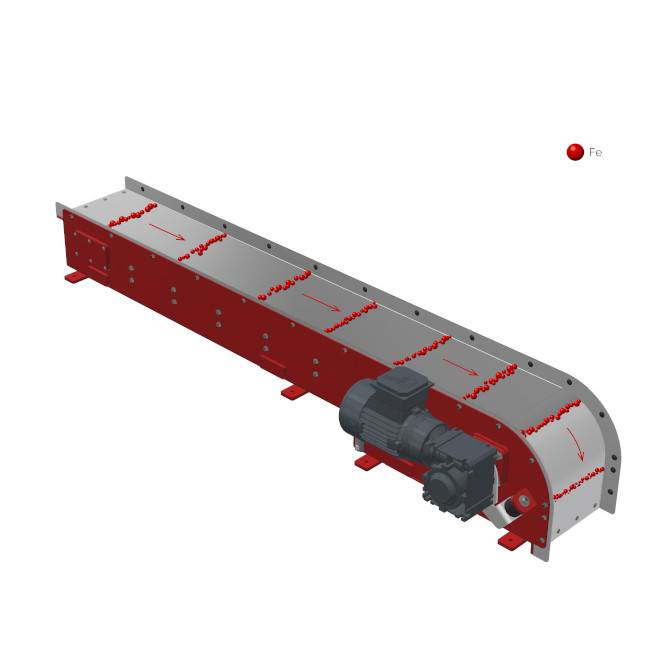

Transportoare magnetice orizontale
Transportoarele magnetice orizontale sunt folosite pentru transportul orizontal al obiectelor feroase. Datorită designului transportorului magnetic, îl putem fabrica practic în orice lungime.
Fabricăm transportoare magnetice orizontale în lățimi standard de 200, 300, 400, 500 și 600 mm, dar în cazul unei solicitări specifice a clientului, putem fabrica și un transportor magnetic cu o lățime diferită.
Echipăm transportoarele magnetice cu magneți de ferită (mai slabe) sau neodim (mai puternice). Avantajul transportoarelor magnetice cu magneți de neodim este înălțimea redusă a acestora, ceea ce este cerut și de unii clienți sau aplicații.
De asemenea, putem furniza transportoare magnetice într-o versiune „HOT” – adică pentru temperaturi ridicate. Selectăm tipul de magneţi necesari în funcţie de temperatura maximă a obiectelor transportate.

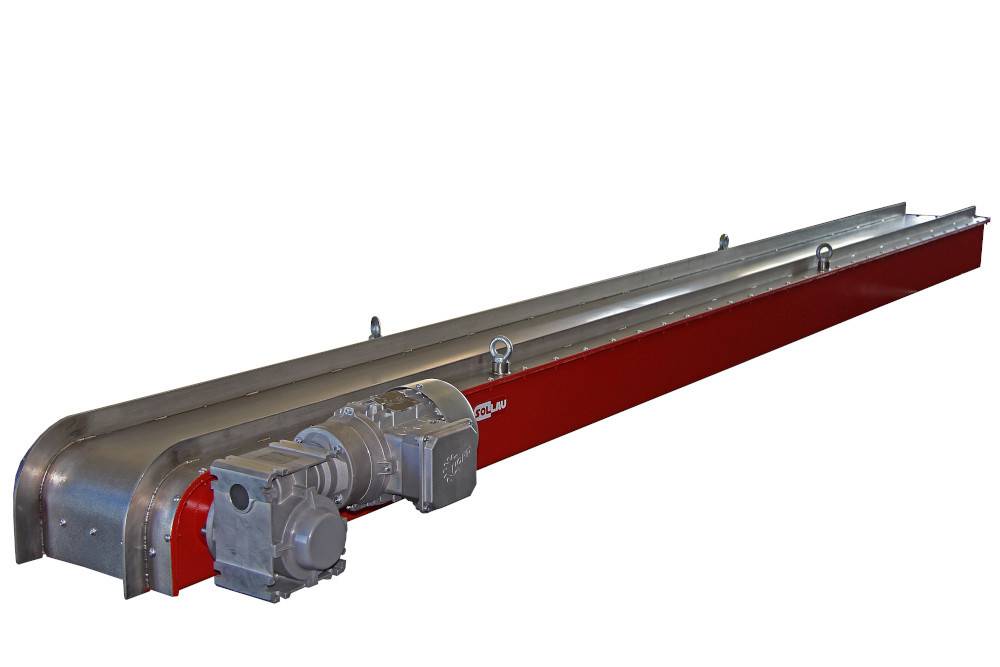

MD – F VIPER
- Magneți de ferită
- Este potrivit pentru majoritatea aplicațiilor
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi
- Raport atractiv preț/performanță
- Temperatura max. de funcţionare până la 80 °C
| Model | Greutate (kg) | Fișă tehnică |
|---|---|---|
| MD 200x2000 F VIPER | 150 | afișare PDF |
| MD 200x4000 F VIPER | 300 | afișare PDF |
| MD 200x6000 F VIPER | 450 | afișare PDF |
| MD 300x2000 F VIPER | 225 | afișare PDF |
| MD 300x4000 F VIPER | 450 | afișare PDF |
| MD 300x6000 F VIPER | 675 | afișare PDF |
| MD 400x2000 F VIPER | 400 | afișare PDF |
| MD 400x4000 F VIPER | 800 | afișare PDF |
| MD 400x6000 F VIPER | 1200 | afișare PDF |

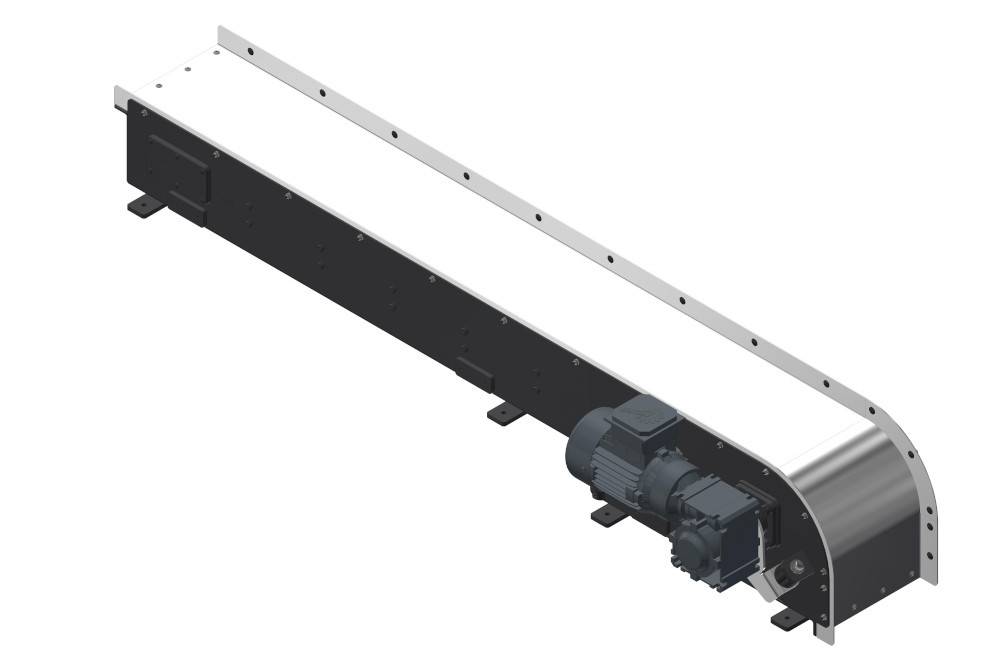

MD – N VIPER
- Cei mai puternici magneți de neodim
- Este potrivit pentru transportul pieselor foarte mici sau mari și grele
- Potrivit și pentru aplicații în care este necesară o înălțime redusă de lucru a transportorului
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi
- Temperatura maximă de funcţionare până la 80 °C
| Model | Greutate (kg) | Fișă tehnică |
|---|---|---|
| MD 200x2000 N VIPER | 150 | afișare PDF |
| MD 200x4000 N VIPER | 300 | afișare PDF |
| MD 200x6000 N VIPER | 450 | afișare PDF |
| MD 300x2000 N VIPER | 225 | afișare PDF |
| MD 300x4000 N VIPER | 450 | afișare PDF |
| MD 300x6000 N VIPER | 675 | afișare PDF |
| MD 400x2000 N VIPER | 400 | afișare PDF |
| MD 400x4000 N VIPER | 800 | afișare PDF |
| MD 400x6000 N VIPER | 1200 | afișare PDF |
MD – VIPER HOT
- Pentru aplicații la temperaturi ridicate
- Tipul de magneți este selectat în funcție de temperatura de funcționare necesară și de specificațiile obiectelor transportate
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi

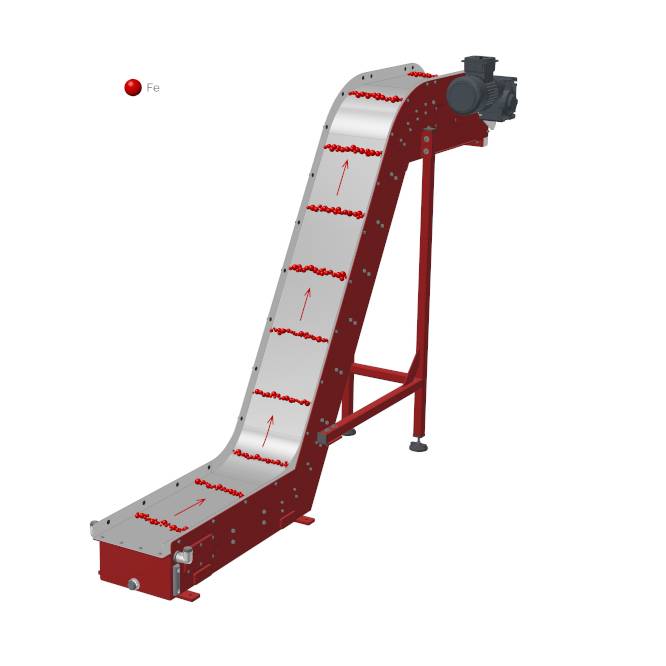

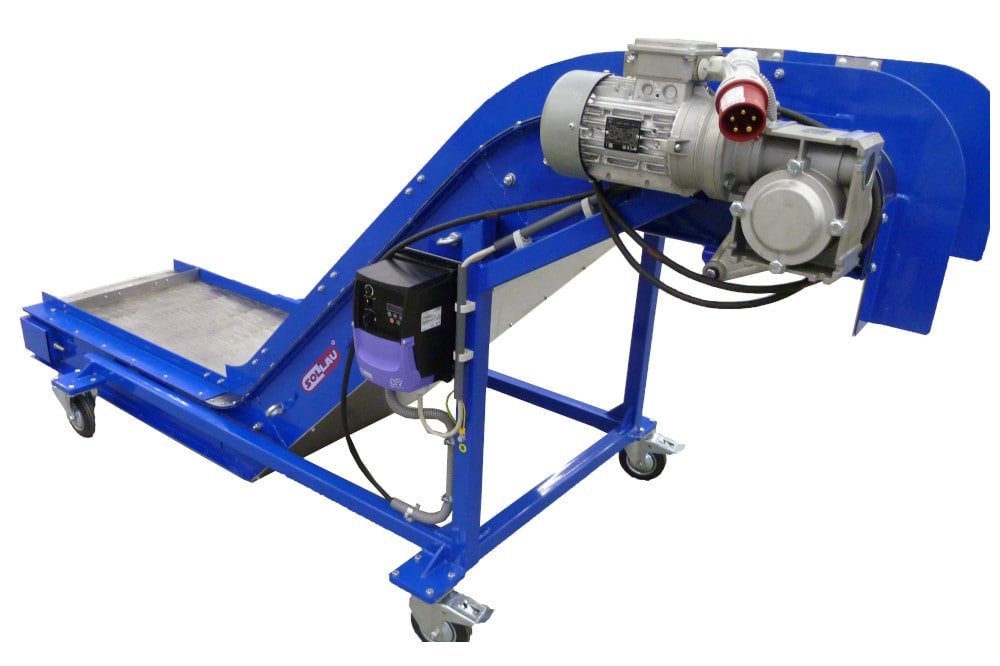

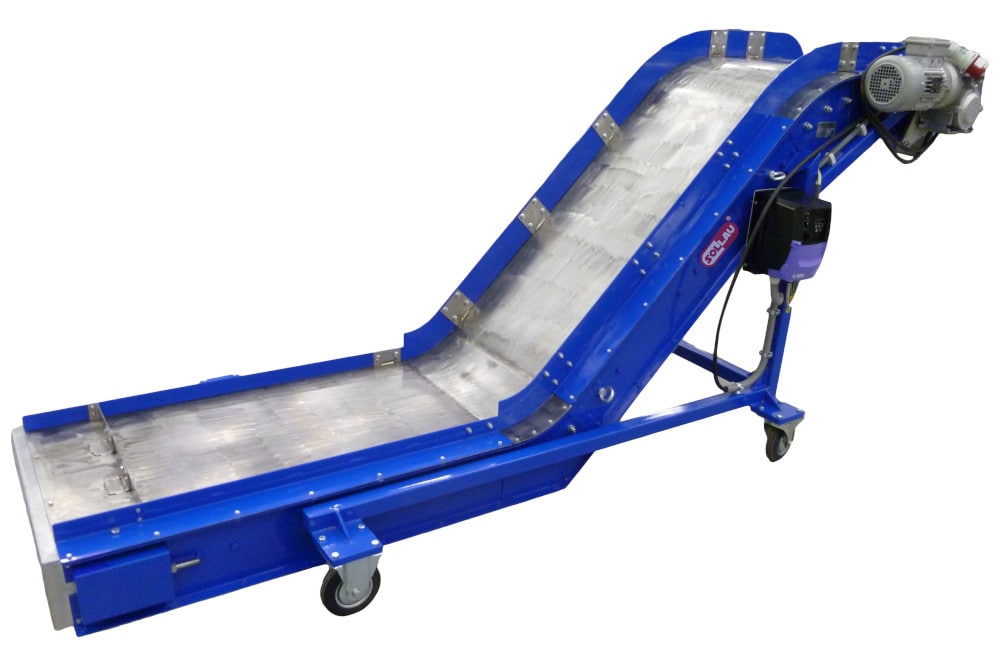

Transportoare magnetice înclinate
Transportoarele magnetice înclinate sunt folosite pentru transportul înclinat sau vertical al obiectelor feroase. Își găsesc aplicația acolo unde piesele trebuie transportate la o înălțime diferită de cea de pornire. Pentru o specificaţie corectă a unui transportor magnetic înclinat, trebuie să cunoaștem nu numai dimensiunea, greutatea și cantitatea pieselor transportate, ci și înălțimea de pornire și țintă.
Transportoarele îinclinate pot fi furnizate în același mod ca și cele drepte:
- Ele pot fi realizate în aproape orice lungime
- Lățimi standard:200, 300, 400, 500 și 600 mm
- În cazul unei cerințe specifice a clientului, putem produce transportorul magnetic și în alte lățimi decât cele standard
- Sunt echipate cu magneți de ferită (mai slabi) sau neodim (mai puternici)
- Le putem furniza și într-o versiune "HOT" – adică pentru temperaturi ridicate

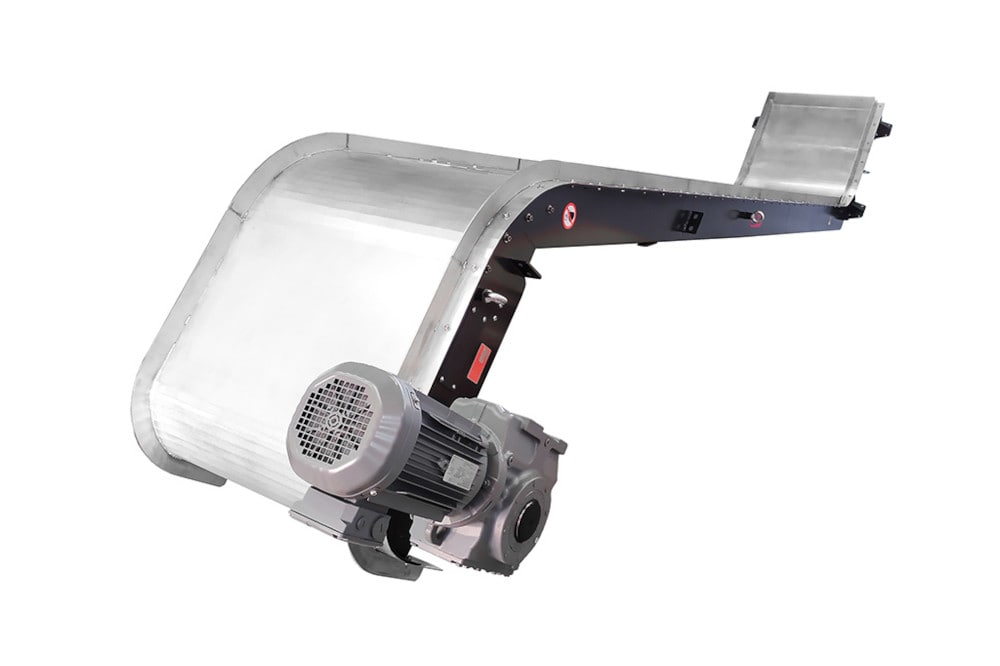

MD-Z – F COBRA
- Magneți de ferită
- Este potrivit pentru majoritatea aplicațiilor
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi
- Raport atractiv preţ/performanţă
- Temperatura maximă de funcţionare până la 80 °C
| Model | Greutate (kg) | Fișă tehnică |
|---|---|---|
| MD-Z 200x2400 F COBRA | 210 | afișare PDF |
| MD-Z 300x2400 F COBRA | 315 | afișare PDF |
| MD-Z 400x2400 F COBRA | 420 | afișare PDF |
MD-Z – N COBRA
- Cei mai puternici magneți de neodim
- Se folosește pentru transportul pieselor foarte mici sau mari și grele
- Potrivit și pentru aplicații în care este necesară o înălțime redusă de lucru a transportorului
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi
- Temperatura maximă de funcţionare până la 80 °C
| Model | Greutate (kg) | Fișă tehnică |
|---|---|---|
| MD-Z 200x2400 N COBRA | 210 | afișare PDF |
| MD-Z 300x2400 N COBRA | 450 | afișare PDF |
| MD-Z 400x2400 N COBRA | 400 | afișare PDF |

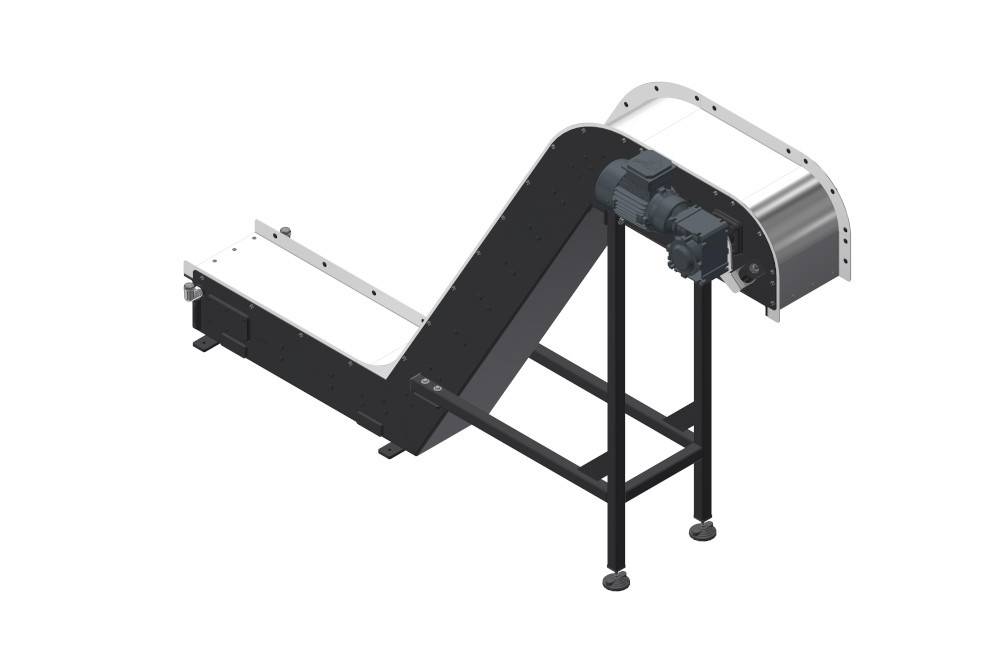

MD-Z – COBRA HOT
- Pentru aplicații cu temperaturi ridicate de lucru
- Tipul de magneți este selectat în funcție de temperatura de funcționare necesară și de specificația piesei transportate
- Lățimi standard ale transportoarelor magnetice - 200, 300, 400, 500 și 600 mm
- Acest transportor magnetic poate fi produs și în alte lățimi
Transportorul magnetic MD este destinat transportului automatizat al pieselor feromagnetice — de exemplu piese ștanțate metalice, așchii și talaș sau piese turnate. Sub o tablă de alunecare din inox, pe un transportor cu lanț sunt montate listate cu magneți; câmpul lor magnetic prinde piesele metalice la intrarea transportorului, le trage de-a lungul tablei de acoperire și le eliberează automat la capătul de descărcare. Datorită acestui principiu, chiar și piesele ascuțite, uleioase sau murdare pot fi manipulate în siguranță și continuu.
Spre deosebire de un transportor cu bandă clasic sau de un transportor cu bandă modulară, transportorul magnetic nu are piese mobile exterioare — piesele transportate intră în contact doar cu tabla de alunecare din inox. Astfel se elimină riscul deteriorării suprafeței pieselor, ruperii benzii sau blocării transportorului. Construcția închisă este, în plus, rezistentă la praf și permite transportul pieselor unse cu ulei, îmbunătățind atât siguranța cât și productivitatea instalației.
Transportoarele magnetice drepte (seria VIPER) sunt destinate transportului orizontal al pieselor și pot fi fabricate practic în orice lungime. Transportoarele articulate (seria COBRA) au o îndoire în formă de Z și sunt concepute pentru transportul vertical — acolo unde piesele trebuie ridicate la o altă înălțime. Ambele tipuri sunt disponibile cu magneți ferită sau neodim și pot fi livrate și în versiunea HOT pentru aplicații de înaltă temperatură.
Pentru marea majoritate a aplicațiilor, un transportor magnetic cu magneți din ferită este suficient și oferă un raport preț-performanță atractiv. Magneții neodim sunt aleși atunci când trebuie transportate piese foarte mici sau, dimpotrivă, foarte mari și grele, ori când aplicația necesită o înălțime mică de construcție a transportorului. Magneții corecți și pasul acestora sunt stabiliți întotdeauna pe baza unor teste amănunțite cu piesele dumneavoastră specifice.
Transportoarele magnetice MD sunt utilizate în principal în atelierele de ștanțare a metalelor pentru manipularea pieselor ștanțate, în industria auto pentru transportul tablelor și componentelor, în atelierele de prelucrare mecanică pentru evacuarea așchiilor și talașurilor rezultate din prelucrare, și în turnătorii pentru manipularea pieselor turnate fierbinți. Datorită versiunii HOT, fac față și temperaturilor de lucru tipice turnătoriilor.
Fabricăm transportoare magnetice în mod standard în lățimi de 200, 300, 400, 500 și 600 mm, lungimea putând fi practic orice. În cazul cerințelor specifice ale clientului, putem fabrica și un transportor cu lățime nestandardă. Structura de susținere de sub transportor este de asemenea adaptată condițiilor concrete ale locului de muncă.
Proiectarea corectă se bazează pe parametrii pieselor de transportat — dimensiunea, greutatea, materialul, capacitatea orară necesară și lungimea și înălțimea necesare ale transportorului. Pentru a nu experimenta, efectuăm în centrul nostru de testare teste amănunțite direct pe piesele dumneavoastră și garantăm realizarea lor în trei zile. Este suficient să ne contactați — vom trimite cu plăcere formularul de aplicație sau vom stabili imediat o întâlnire pentru teste.
