Role pentru capătul transportorului tip MV

O rolă magnetică este un dispozitiv pentru îndepărtarea automată și permanentă ale metalelor feroase magnetice din materialele inerte.

Instalarea unei role magnetice

Componenta de baza a echipamentului constă dintr-un set de magneți de ferită sau neodim NdFeB și dintr-un tambur extern din oțel inoxidabil care se rotește pe arbore împreună cu nucleele magnetice. Rola magnetică este de obicei o componentă integrantă dintr-o bandă transportoare (spre deosebire de tamburul magnetic).

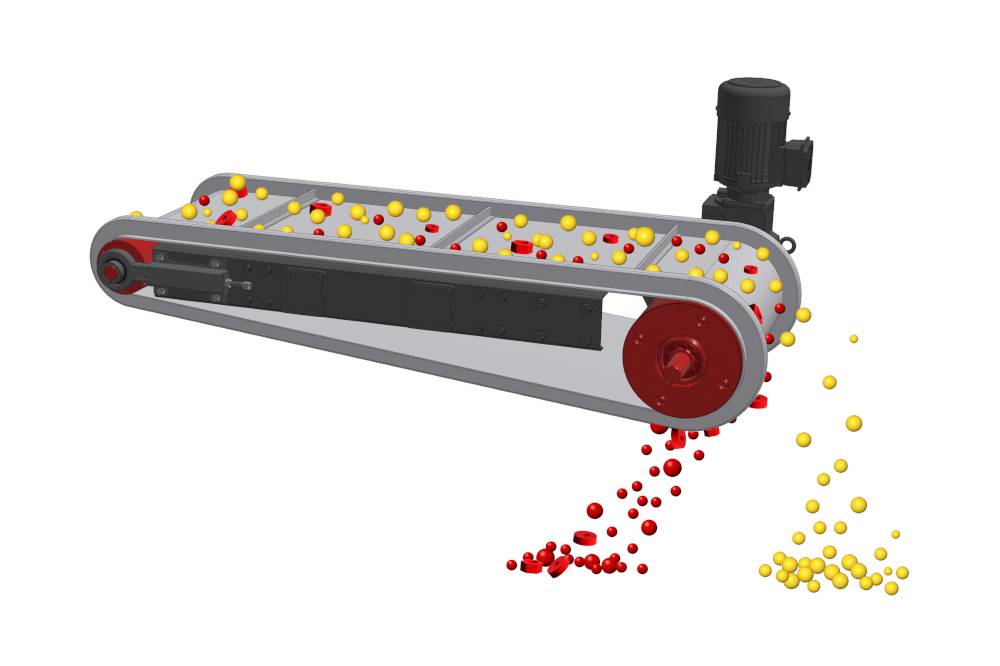

Cum funcționează o rola magnetica de capăt?

Componentele feromagnetice (transportate pe bandă transportoare) sunt captate de magneții permanenți puternici și atrase pe suprafața rolei dincolo de axa magnetică a tamburului unde cad (deja înainte de acest lucru particulele non-magnetice cad din cauza gravitației).

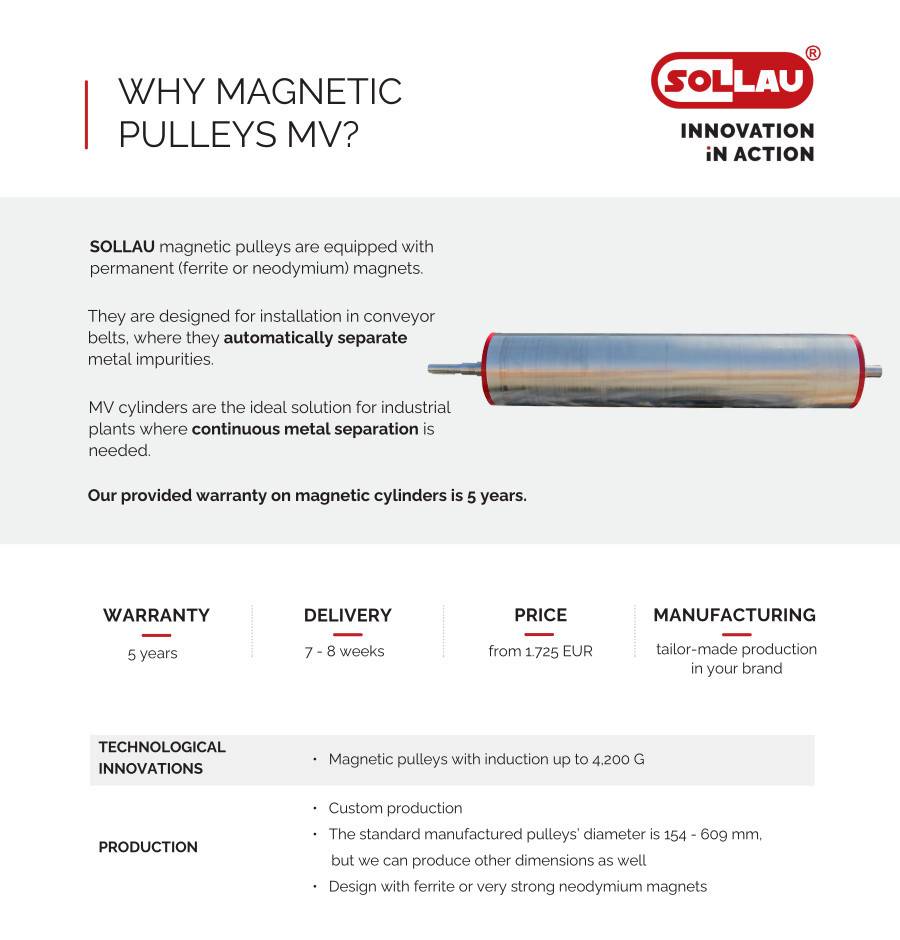

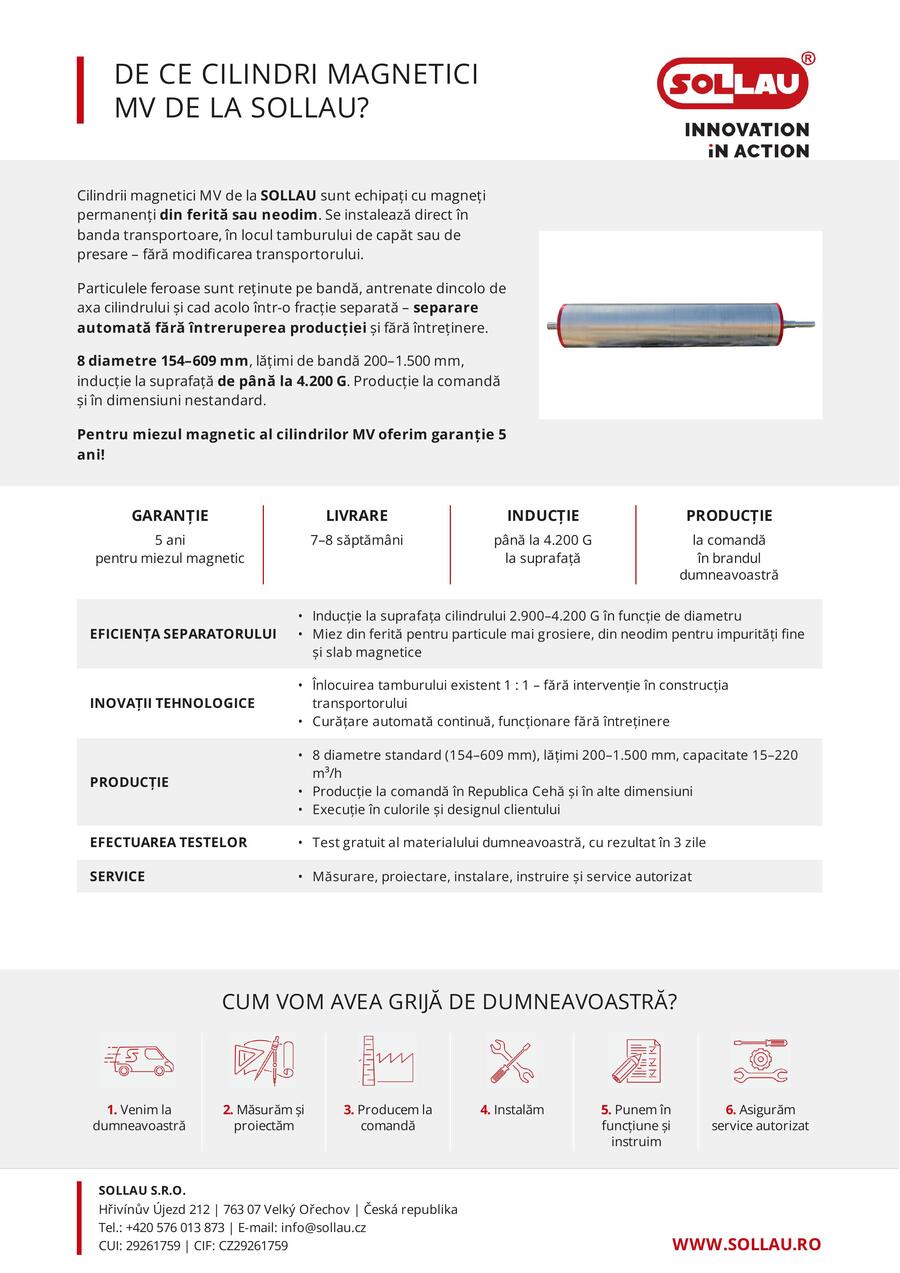

De ce role magnetice de la SOLLAU?

Descărcare PDF
(Mărime 704 kB)

Garantăm testele in trei zile!

Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!

Descriere detaliată

Recomandare

Câmpul magnetic al rolei separatoare are aproximativ 100 mm înălțime, astfel încât este recomandabil ca stratul de material de pe bandă să nu fie mai înalt de 80 mm. În cazul unui strat mai înalt al materialului transportat se recomandă utilizarea unei role magnetice separatoare cu adăugarea separatorului nostru de bandă sau placa noastră magnetică.

Avantajele rolei magnetice

Rola magnetică este ușor de instalat și de întreținut, materialele folosite pentru producția ei (oțel inoxidabil, set de magneți permanenți ferită sau neodim) precum și designul robust oferă o soluție pe termen lung la problemele de separare.

Aplicarea magneților de ferită asigura o durata de viață aproape nelimitată, cu toate acestea însă, dacă este nevoie de o forță magnetică mai mare, se recomandă ca tamburul să fie echipat cu magneți extrem de puternici de neodim NdFeB din pământuri rare (în special pentru situația de separare a particulelor feromagnetice mici din materiale vrac de calitate mai slabă).

SOLLAU – produsele noastre sunt sudate de către adevărați profesioniști!

Certificările SOLLAU: Autorizație de a efectua sudură la echipamente sub presiune conform PED 2014 / 68 / UE
Certificat de sudor pentru presiune conform EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 până la 5, EN 13445 - 1 până la 5

Gama de modele

MV 154

Diametru rolă magnetică: 154 mm
Până la 2 900 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 154 F 200	15	200	154	Ferită	afișare PDF
MV 154 F 300	20	300	154	Ferită	afișare PDF
MV 154 F 400	25	400	154	Ferită	afișare PDF
MV 154 F 500	30	500	154	Ferită	afișare PDF
MV 154 F 600	35	600	154	Ferită	afișare PDF
MV 154 F 700	40	700	154	Ferită	afișare PDF
MV 154 F 800	45	800	154	Ferită	afișare PDF
MV 154 F 900	50	900	154	Ferită	afișare PDF
MV 154 F 1000	60	1000	154	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 154 N 200	15	200	154	Neodim	afișare PDF
MV 154 N 300	20	300	154	Neodim	afișare PDF
MV 154 N 400	25	400	154	Neodim	afișare PDF
MV 154 N 500	30	500	154	Neodim	afișare PDF
MV 154 N 600	35	600	154	Neodim	afișare PDF
MV 154 N 700	40	700	154	Neodim	afișare PDF
MV 154 N 800	45	800	154	Neodim	afișare PDF
MV 154 N 900	50	900	154	Neodim	afișare PDF
MV 154 N 1000	60	1000	154	Neodim	afișare PDF

MV 204

Diametru rolă magnetică: 204 mm
Până la 3 700 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 204 F 200	20	200	204	Ferită	afișare PDF
MV 204 F 300	25	300	204	Ferită	afișare PDF
MV 204 F 400	30	400	204	Ferită	afișare PDF
MV 204 F 500	35	500	204	Ferită	afișare PDF
MV 204 F 600	40	600	204	Ferită	afișare PDF
MV 204 F 700	45	700	204	Ferită	afișare PDF
MV 204 F 800	50	800	204	Ferită	afișare PDF
MV 204 F 900	60	900	204	Ferită	afișare PDF
MV 204 F 1000	75	1000	204	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 204 N 200	20	200	204	Neodim	afișare PDF
MV 204 N 300	25	300	204	Neodim	afișare PDF
MV 204 N 400	30	400	204	Neodim	afișare PDF
MV 204 N 500	35	500	204	Neodim	afișare PDF
MV 204 N 600	40	600	204	Neodim	afișare PDF
MV 204 N 700	45	700	204	Neodim	afișare PDF
MV 204 N 800	50	800	204	Neodim	afișare PDF
MV 204 N 900	60	900	204	Neodim	afișare PDF
MV 204 N 1000	75	1000	204	Neodim	afișare PDF

MV 219

Diametru rolă magnetică 219 mm
Până la 3 700 Gauss pe suprafața rolei

DETALII

Versiunea din Ferităă

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 219 F 200	20	200	219	Ferită	afișare PDF
MV 219 F 300	25	300	219	Ferită	afișare PDF
MV 219 F 400	30	400	219	Ferită	afișare PDF
MV 219 F 500	35	500	219	Ferită	afișare PDF
MV 219 F 600	40	600	219	Ferită	afișare PDF
MV 219 F 700	45	700	219	Ferită	afișare PDF
MV 219 F 800	50	800	219	Ferită	afișare PDF
MV 219 F 900	55	900	219	Ferită	afișare PDF
MV 219 F 1000	60	1000	219	Ferită	afișare PDF
MV 219 F 1100	65	1100	219	Ferită	afișare PDF
MV 219 F 1200	70	1200	219	Ferită	afișare PDF
MV 219 F 1300	75	1300	219	Ferită	afișare PDF
MV 219 F 1400	80	1400	219	Ferită	afișare PDF
MV 219 F 1500	85	1500	219	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 219 N 200	20	200	219	Neodim	afișare PDF
MV 219 N 300	25	300	219	Neodim	afișare PDF
MV 219 N 400	30	400	219	Neodim	afișare PDF
MV 219 N 500	35	500	219	Neodim	afișare PDF
MV 219 N 600	40	600	219	Neodim	afișare PDF
MV 219 N 700	45	700	219	Neodim	afișare PDF
MV 219 N 800	50	800	219	Neodim	afișare PDF
MV 219 N 900	55	900	219	Neodim	afișare PDF
MV 219 N 1000	60	1000	219	Neodim	afișare PDF
MV 219 N 1100	65	1100	219	Neodim	afișare PDF
MV 219 N 1200	70	1200	219	Neodim	afișare PDF
MV 219 N 1300	75	1300	219	Neodim	afișare PDF
MV 219 N 1400	80	1400	219	Neodim	afișare PDF
MV 219 N 1500	85	1500	219	Neodim	afișare PDF

MV 254

Diametru rolă magnetică: 254 mm
Până la 3 700 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 254 F 200	20	200	254	Ferită	afișare PDF
MV 254 F 300	25	300	254	Ferită	afișare PDF
MV 254 F 400	30	400	254	Ferită	afișare PDF
MV 254 F 500	35	500	254	Ferită	afișare PDF
MV 254 F 600	40	600	254	Ferită	afișare PDF
MV 254 F 700	45	700	254	Ferită	afișare PDF
MV 254 F 800	50	800	254	Ferită	afișare PDF
MV 254 F 900	60	900	254	Ferită	afișare PDF
MV 254 F 1000	75	1000	254	Ferită	afișare PDF

Unele produse din această familie de modele sunt disponibile pentru achiziție imediată. Extindem constant oferta noastră de separatoare magnetice în stoc pentru a le putea livra imediat. Vă rugăm să contactați dealerul nostru pentru a afla disponibilitatea lor actuală.

Scrieti-ne

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 254 N 200	20	200	254	Neodim	afișare PDF
MV 254 N 300	25	300	254	Neodim	afișare PDF
MV 254 N 400	30	400	254	Neodim	afișare PDF
MV 254 N 500	35	500	254	Neodim	afișare PDF
MV 254 N 600	40	600	254	Neodim	afișare PDF
MV 254 N 700	45	700	254	Neodim	afișare PDF
MV 254 N 800	50	800	254	Neodim	afișare PDF
MV 254 N 900	60	900	254	Neodim	afișare PDF
MV 254 N 1000	75	1000	254	Neodim	afișare PDF

MV 304

Diametru rolă magnetică: 304 mm
Până la 4 200 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 304 F 200	15	200	304	Ferită	afișare PDF
MV 304 F 300	25	300	304	Ferită	afișare PDF
MV 304 F 400	35	400	304	Ferită	afișare PDF
MV 304 F 500	45	500	304	Ferită	afișare PDF
MV 304 F 600	55	600	304	Ferită	afișare PDF
MV 304 F 700	65	700	304	Ferită	afișare PDF
MV 304 F 800	75	800	304	Ferită	afișare PDF
MV 304 F 900	85	900	304	Ferită	afișare PDF
MV 304 F 1000	95	1000	304	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 304 N 200	15	200	304	Neodim	afișare PDF
MV 304 N 300	25	300	304	Neodim	afișare PDF
MV 304 N 400	35	400	304	Neodim	afișare PDF
MV 304 N 500	45	500	304	Neodim	afișare PDF
MV 304 N 600	55	600	304	Neodim	afișare PDF
MV 304 N 700	65	700	304	Neodim	afișare PDF
MV 304 N 800	75	800	304	Neodim	afișare PDF
MV 304 N 900	85	900	304	Neodim	afișare PDF
MV 304 N 1000	95	1000	304	Neodim	afișare PDF

MV 406

Diametru rolă magnetică: 406 mm
Până la 4 200 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 406 F 300	35	300	406	Ferită	afișare PDF
MV 406 F 400	45	400	406	Ferită	afișare PDF
MV 406 F 500	55	500	406	Ferită	afișare PDF
MV 406 F 600	65	600	406	Ferită	afișare PDF
MV 406 F 700	75	700	406	Ferită	afișare PDF
MV 406 F 800	90	800	406	Ferită	afișare PDF
MV 406 F 900	120	900	406	Ferită	afișare PDF
MV 406 F 1000	140	1000	406	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 406 N 300	35	300	406	Neodim	afișare PDF
MV 406 N 400	45	400	406	Neodim	afișare PDF
MV 406 N 500	55	500	406	Neodim	afișare PDF
MV 406 N 600	65	600	406	Neodim	afișare PDF
MV 406 N 700	75	700	406	Neodim	afișare PDF
MV 406 N 800	90	800	406	Neodim	afișare PDF
MV 406 N 900	120	900	406	Neodim	afișare PDF
MV 406 N 1000	140	1000	406	Neodim	afișare PDF

MV 506

Diametru rolă magnetică: 506 mm
Până la 4 200 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 506 F 300	45	300	506	Ferită	afișare PDF
MV 506 F 400	55	400	506	Ferită	afișare PDF
MV 506 F 500	70	500	506	Ferită	afișare PDF
MV 506 F 600	85	600	506	Ferită	afișare PDF
MV 506 F 700	105	700	506	Ferită	afișare PDF
MV 506 F 800	125	800	506	Ferită	afișare PDF
MV 506 F 900	145	900	506	Ferită	afișare PDF
MV 506 F 1000	180	1000	506	Ferită	afișare PDF

Versiunea din neodim

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 506 N 300	45	300	506	Neodim	afișare PDF
MV 506 N 400	55	400	506	Neodim	afișare PDF
MV 506 N 500	70	500	506	Neodim	afișare PDF
MV 506 N 600	85	600	506	Neodim	afișare PDF
MV 506 N 700	105	700	506	Neodim	afișare PDF
MV 506 N 800	125	800	506	Neodim	afișare PDF
MV 506 N 900	145	900	506	Neodim	afișare PDF
MV 506 N 1000	165	1000	506	Neodim	afișare PDF

MV 609

Diametru rolă magnetică: 609 mm
Până la 4 200 Gauss pe suprafața rolei

DETALII

Versiunea din ferită

Model	Capacitate maximă (m³/h)	Lățimea adecvată benzii transportoare (mm)	Diametru rolă (mm)	Tipul magnetului	Fișă tehnică
MV 609 F 300	55	300	609	Ferită	afișare PDF
MV 609 F 400	70	400	609	Ferită	afișare PDF
MV 609 F 500	85	500	609	Ferită	afișare PDF
MV 609 F 600	100	600	609	Ferită	afișare PDF
MV 609 F 700	150	700	609	Ferită	afișare PDF
MV 609 F 800	190	800	609	Ferită	afișare PDF
MV 609 F 900	205	900	609	Ferită	afișare PDF
MV 609 F 1000	220	1000	609	Ferită	afișare PDF

Video

Studii de caz

Separarea metalelor din deșeurile municipale (studiu de caz)

FAQ

1. Prin ce se deosebește cilindrul magnetic MV de tamburul magnetic MBZ sau MBO?

Cilindrul magnetic MV devine o componentă directă a benzii transportoare și înlocuiește tamburul de cap sau de presiune al acesteia — spre deosebire de tamburul MBZ/MBO, nu necesită deci o unitate de carcasă separată lângă transportor. În interiorul cilindrului este montat fix un miez magnetic, în jurul căruia se rotește mantaua; impuritățile feroase sunt antrenate dincolo de axa cilindrului și se separă de materialul nemagnetic, care cade mai devreme sub propria greutate.

2. De ce înălțimea materialului pe banda cilindrului magnetic MV nu trebuie să depășească 80 mm?

Câmpul magnetic al cilindrului magnetic MV atinge aproximativ 100 mm de la suprafață — la o înălțime mai mare a stratului, particulele din zonele mai îndepărtate ies din raza de acțiune a câmpului și separarea va fi incompletă. Recomandăm deci ca înălțimea materialului să nu depășească 80 mm; în caz de dubiu, efectuăm gratuit un test al materialului dvs. cu un termen garantat de trei zile.

3. În ce diametre și capacități sunt disponibili cilindrii magnetici MV?

Livrăm cilindrii MV în opt diametre de la 154 la 609 mm cu un câmp magnetic de până la 4.200 G și capacități de debit de la 15 la 220 m³/h în funcție de modelul ales și lățimea benzii de 200–1.500 mm. Adaptăm producția la parametrii liniei dvs.; unele modele sunt disponibile imediat din stoc.

4. Când să alegeți miezul magnetic din ferită și când din neodim pentru cilindrul magnetic MV?

Miezul din ferită are o durată de viață practic nelimitată și este potrivit pentru separarea standard a particulelor de fier mai grosiere. Miezul din neodim (NdFeB) generează un câmp magnetic mai puternic și captează chiar și impuritățile fine sau slab magnetice — alegerea sa o recomandăm oriunde ferita este insuficientă sau unde se cere puritate maximă a materialului de ieșire.

5. În ce sectoare industriale sunt utilizați cel mai frecvent cilindrii magnetici MV?

Cilindrii MV găsesc aplicare în special în industria prelucrării lemnului și reciclarea deșeurilor de lemn, industria minieră și construcții, prelucrarea materialelor plastice și cauciucului, industria ceramicii și sticlei și industria alimentară. Protejează echipamentele din aval — tocătoare, mori și ciururi — de deteriorări cauzate de impuritățile metalice din material.

6. Ce garanție și suport de service sunt incluse în livrarea cilindrului magnetic MV?

Acordăm o garanție de 5 ani pe miezul magnetic al cilindrilor MV și asigurăm service în garanție și post-garanție. Fiecare livrare include instalarea la fața locului, punerea în funcțiune și instruirea personalului de operare; efectuăm gratuit teste ale materialului dvs. pe echipamentele noastre, cu un termen garantat de trei zile.

În ce domenii industriale se pot folosi rolele magnetice de capăt de bandă?

Sistemul de magneți permanenți simplifică separarea particulelor feroase, permițând recuperarea automată fără întreruperea producției. În același timp rola magnetică protejează echipamentele ulterioare (de ex. concasoare, mori, polizoare) împotriva deteriorării. Rolele magnetice sunt utilizate în reciclare și minerit, precum și în industria lemnului sau a plasticului.
