Detector de metale de tip tunel METRON 07 CI

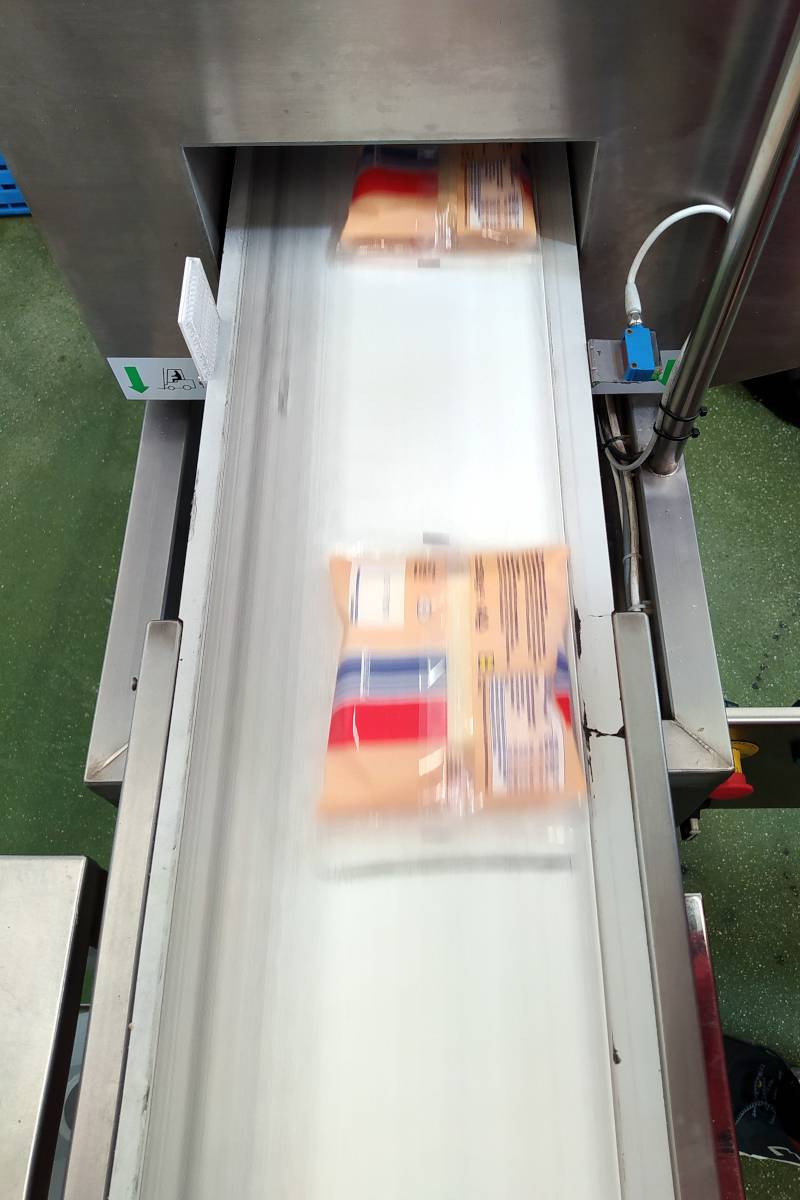

Detectorul de metale de tip tunel METRON 07 CI cu unitate de control integrată este utilizat pentru detectarea contaminanților metalici din materialele transportate pe benzi transportoare. Sistemul imagePHASE permite vizualizarea produselor pe ecranul unității de control.
Este sinonim cu detectoarele de metale cu acuratețe de detectare și fiabilitate ridicate . Acest detector este echipat cu o unitate de control AMD 07 de ultimă generație cu o serie de caracteristici avansate. Unitatea este echipată cu un afișaj cu ecran tactil, ceea ce face operarea simplă și intuitivă
Cerințele de spațiu pentru instalarea detectorului de metale METRON 07 CI sunt minime, deoarece zona fără metale necesară a fost redusă semnificativ datorită utilizării tehnologiei mesuCAGE.
Detectorul de metale METRON 07 CI permite detectarea metalelor din materialele transportate pe un transportor la viteze de până la 30 m/s!
Principalele avantaje ale detectorului de metale de tip tunel

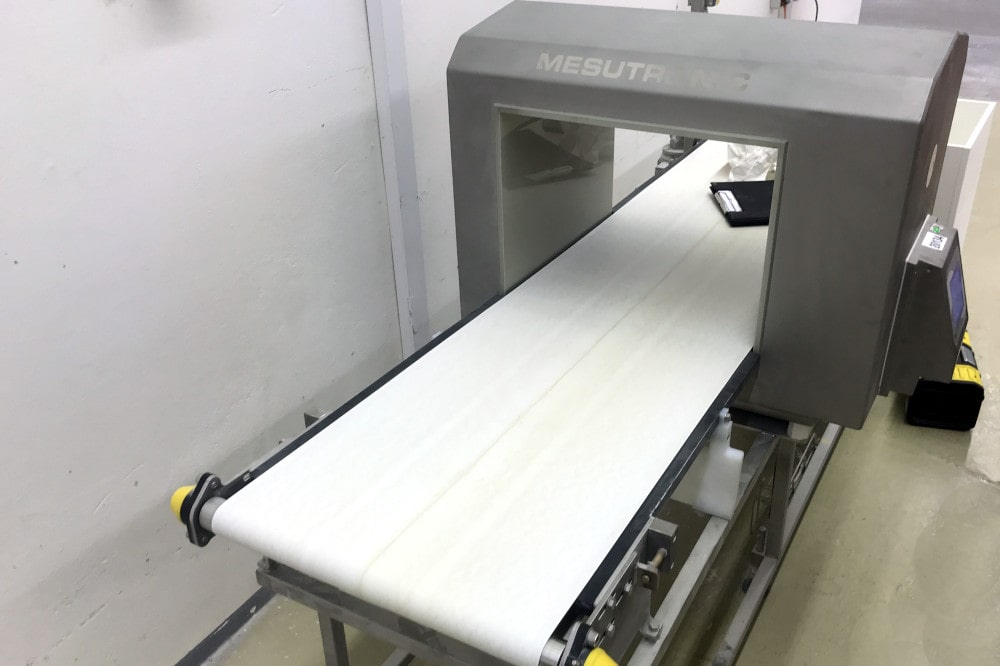

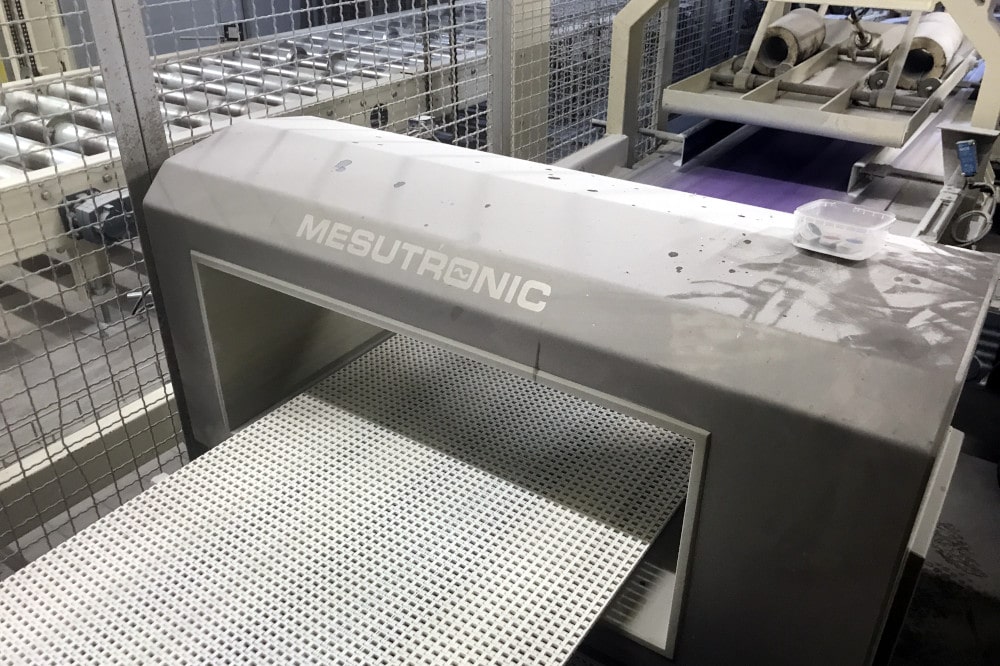

- Detector de metale tip tunel pentru instalare pe sistemul de transport. Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final. Sensibilitate ridicată în toate mediile industriale.
- Tehnologie ușor de utilizat și fiabilă, dovedită prin ani de utilizare.
- Acesta este utilizat fie pentru a controla calitatea produsului prelucrat, fie pentru a proteja tehnologia.
- Cerințe dimensionale minime (reducerea zonei în care nu trebuie să fie prezente obiecte metalice) datorită tehnologiei mesuCAGE.
- Acesta îndeplinește cerințele de calitate ale sistemelor HACCP, IFS, BRC și SQF.
Detectorul de metale de tip tunel METRON07 CI este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- Conformitate - în proiectare și gestionarea datelor
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele METRON 07 CI pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Set de standarde de testare pentru verificarea sensibilității detectorului
- WiFi
- mesuNET - acces de la distanță la dispozitiv
- Controlul transportorului - funcționarea inversă a transportorului
- Eliminarea contaminanților – împingător, dispozitiv de cădere, duză de aer, inversarea direcției benzii transportoare, braț de eliminare
- Modificări SW în funcție de cerințele dumneavoastră - transfer de date, operațiuni de control specifice
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Proiectare pentru utilizare în atmosfere explozive
- Versiune color în funcție de cerere
- Alimentare specială, terminale, etc.
- Proiectare pentru utilizare la temperaturi ridicate
- Detector cu afișaj de control și/sau unitate de control într-un dulap separat
Dimensiuni
| LH: Înălțimea deschiderii (mm) | LB: Lățimea deschiderii (mm) | SH: Grosime | SL: Lungimea detectorului (mm) | SB: Lățimea detectorului (mm) |
|---|---|---|---|---|
| 50 | Opțional | 150 | 260 | LB + 315 |
| 75 | Opțional | 130 | 260 | LB + 315 |
| 100 - 150 | Opțional | 115 | 260 | LB + 315 |
| 175 – 200 | Opțional | 115 | 300 | LB + 315 |
| 225 – 250 | Opțional | 115 | 350 | LB + 315 |
| 275 – 300 | Opțional | 115 | 400 | LB + 315 |
| 325 – 350 | Opțional | 115 | 450 | LB + 315 |
| 375 – 400 | Opțional | 115 | 500 | LB + 315 |
| 425 – 450 | Opțional | 115 | 550 | LB + 315 |
| 475 – 500 | Opțional | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Zona liberă de metale - MFZ
Pentru funcționarea corectă a detectorului de metale, este esențial să nu existe componente metalice fixe (de exemplu, structura transportoarelor, capacul transportoarelor) sau aflate în mișcare (de exemplu, rolele transportoarelor) în imediata vecinătate a deschiderii detectorului. Prin urmare, pentru fiecare detector este definită o zonă liberă de metale (MFZ), care nu trebuie să conțină componente metalice fixe sau aflate in mișcare. Deschiderea detectorului de metale trebuie plasată în centrul zonei fără metale. Respectând MFZ la instalarea detectorului, veți preveni semnalele false și respingerea produselor false și veți contribui la funcționarea corectă a detectorului.
Contactați-ne - Vă putem ajuta cu calcularea MFZ pentru componente metalice aflate in mișcare sau fixe.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi dimensiunile deschiderii (cu cât este mai mică înălțimea deschiderii, cu atât este mai mare sensibilitatea detectorului), viteza transportorului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să vă testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Diagrama de sensibilitate a detectorului METRON 07 Cl pentru LB 1,5 x LH
Unitatea de control AMD 07
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Comunicare prin Ethernet = flexibilitate nelimitată
- Unitate de control compactă
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Monitorizare dinamică automată - sensibilitate maximă a detectorului
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Zona de detecție îngustă asigură poziționarea precisă a metalelor în câmpul de detecție și, astfel, detecția precisă
- Operare intuitivă ușoară - esențială pentru operarea detectorului
- Ecran color cu diagonala de 5,7"
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
- Conector USB - posibilitate de stocare a datelor, actualizare ușoară a software-ului, accelerare a intervenției de service
Domeniul de livrare
Detectoarele METRON 07 CI sunt furnizate cu:
- Cap de detecție cu unitate de control integrată
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 66 (IP 69 K)
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza maximă a transportorului la care poate detecta metale în mod fiabil: 30 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
Detectoarele de metale industriale pentru benzi transportoare sunt dispozitive destinate detectării contaminanților metalici în materialele transportate pe o bandă transportoare, un alimentator vibrant sau un jgheab de material. Acestea se instalează direct pe benzi transportoare existente sau ca parte a sistemelor de transport integrate. Servesc fie pentru controlul calității produselor, fie ca protecție a echipamentelor de producție împotriva deteriorărilor cauzate de metale.
SOLLAU oferă trei grupe principale. Detectoare tunel: Detector de metale tunel METRON 05 D (demontabil, instalare ușoară fără oprirea benzii), Detector de metale tunel METRON 05 C, Detector de metale tunel METRON 05 CI și Detector de metale tunel METRON 07 CI (cu tehnologiile imagePHASE și mesuCAGE). Detectoare cu plăci: Detector de metale cu placi METRON 03 SL (pentru înălțimi mici ale produsului, fără MFZ) și Detector de metale cu placi METRON 05 S (cel mai utilizat model, lățime până la 6.000 mm). De asemenea disponibile: Detector de metale pentru transportoare vibrante METRON 05 VT, specialistul Detector de metale tunel METRON 05 CO pentru industria lemnului și sistemele complete cu bandă transportoare — Detector de metale cu banda transportoare TRANSTRON și Detector de metale TRANSTRON HL.
Un detector tunel înconjoară materialul din toate părțile — capul de detecție formează un cadru prin care trece materialul. Asigură o detecție precisă și este potrivit pentru diferite înălțimi de material. Un detector cu plăci este o placă de detecție plată instalată direct în transportor, optimală pentru produse cu înălțime mică sau medie a materialului pe bandă. Principalele sale avantaje sunt instalarea extrem de simplă, costul mai redus și cerințele minime sau inexistente privind Zona fără metal. Alegerea depinde de înălțimea materialului, sensibilitatea necesară și condițiile de instalare.
Zona fără metal (MFZ) este un spațiu de protecție în jurul capului de detecție unde nu trebuie să existe metale fixe sau mobile (structura transportorului, role), pentru a evita semnalele false. Detectoarele tunel METRON 05 C și METRON 05 D necesită MFZ. Tehnologia mesuCAGE la Detectorul de metale tunel METRON 07 CI reduce semnificativ MFZ-ul. Detectorul de metale cu placi METRON 03 SL și Detectorul de metale pentru transportoare vibrante METRON 05 VT nu necesită nicio MFZ — de aceea instalarea lor este cea mai simplă. Detectorul de metale cu placi METRON 05 S și Detectorul de metale tunel METRON 05 CO au doar cerințe minime privind MFZ.
Detectoarele tunel METRON 05 C, METRON 05 D, METRON 05 CI și METRON 07 CI detectează metale la viteze ale benzii de până la 30 m/s. Detectorul de metale cu placi METRON 05 S este conceput pentru transportoare cu viteze de până la 1,5 m/s (viteze mai mari disponibile la cerere). Detectorul de metale tunel METRON 05 CO pentru industria lemnului gestionează viteze de până la 6 m/s. Sensibilitatea detectorului depinde și de înălțimea aperturii, densitatea produsului, temperatura și umiditatea acestuia.
Detectoarele sunt echipate cu trei tipuri de unități de control. Detectorul de metale cu placi METRON 03 SL utilizează unitatea AMD 03 cu semnalizare optică și suprimare a vibrațiilor transportorului. Majoritatea modelelor — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO și METRON 05 CI — sunt echipate cu unitatea AMD 05 cu afișaj LCD pe 5 linii, 4 butoane, setare automată a produsului și memorie pentru 500 de produse. Detectorul de metale tunel METRON 07 CI utilizează unitatea avansată AMD 07 cu ecran tactil color de 5,7", conexiune Ethernet, acces de la distanță prin mesuNET și vizualizarea produsului prin tehnologia imagePHASE.
Portofoliul acoperă un spectru larg de aplicații industriale. Detectorul de metale tunel METRON 05 CO cu formă octogonală și construcție din oțel inoxidabil este specializat pentru industria lemnului — poate controla trunchiuri de copaci cu diametrul de până la 1.600 mm la viteze ale benzii de până la 6 m/s. Detectorul de metale tunel METRON 07 CI îndeplinește standardele igienice HACCP, IFS, BRC și SQF, astfel că este potrivit și pentru industria alimentară. Detectorul de metale pentru transportoare vibrante METRON 05 VT este ideal pentru alimentatoarele vibrante de orice formă. Gradul de protecție ajunge de la IP 54 la IP 69 K în funcție de model.
Detectorul de metale cu banda transportoare TRANSTRON este o soluție completă care combină o bandă transportoare fabricată la comandă cu un detector de metale industrial — cel mai frecvent Detectorul de metale tunel METRON 07 CI sau METRON 05 CI. Banda transportoare este proiectată exact conform cerințelor clientului: respectarea corectă a MFZ, integrarea în linia existentă și alegerea sistemului de respingere. Detectorul de metale TRANSTRON HL este o variantă pentru fabricile de prelucrare a lemnului, complementul ideal pentru METRON 05 CO. SOLLAU garantează teste gratuite ale materialului în termen de trei zile și oferă un ciclu complet de service: vizită la client, evaluare, fabricație la comandă, instalare, punere în funcțiune, instruirea operatorilor și service autorizat.
