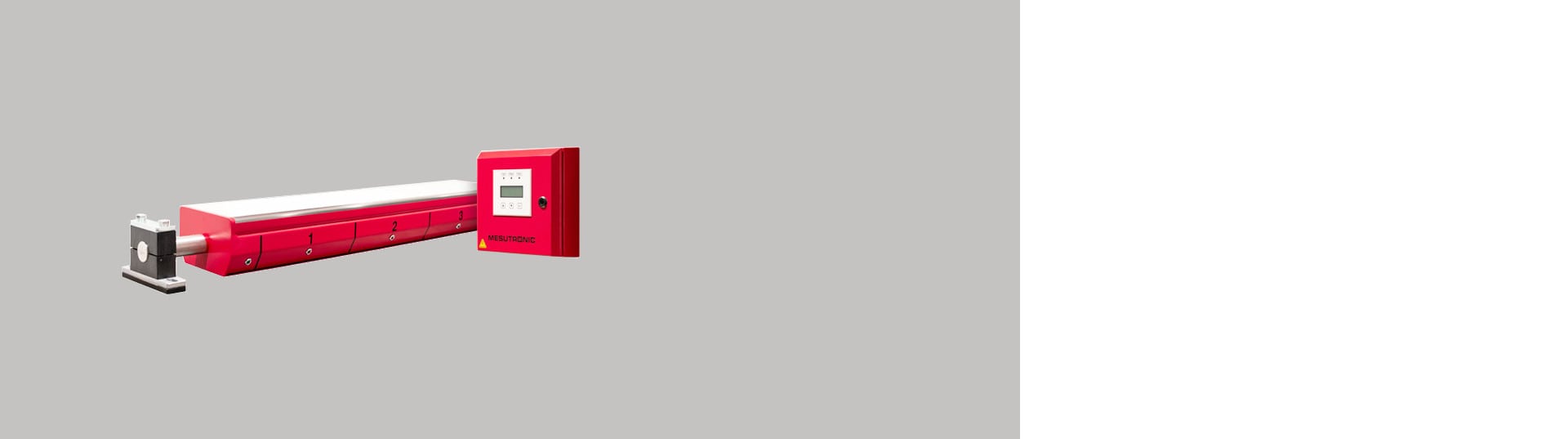

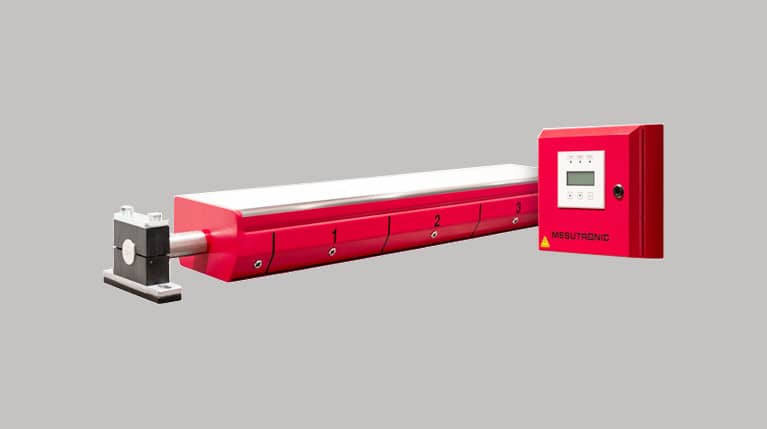

Detector de metale cu plăci multi-segment METRON 04 ProfiLine

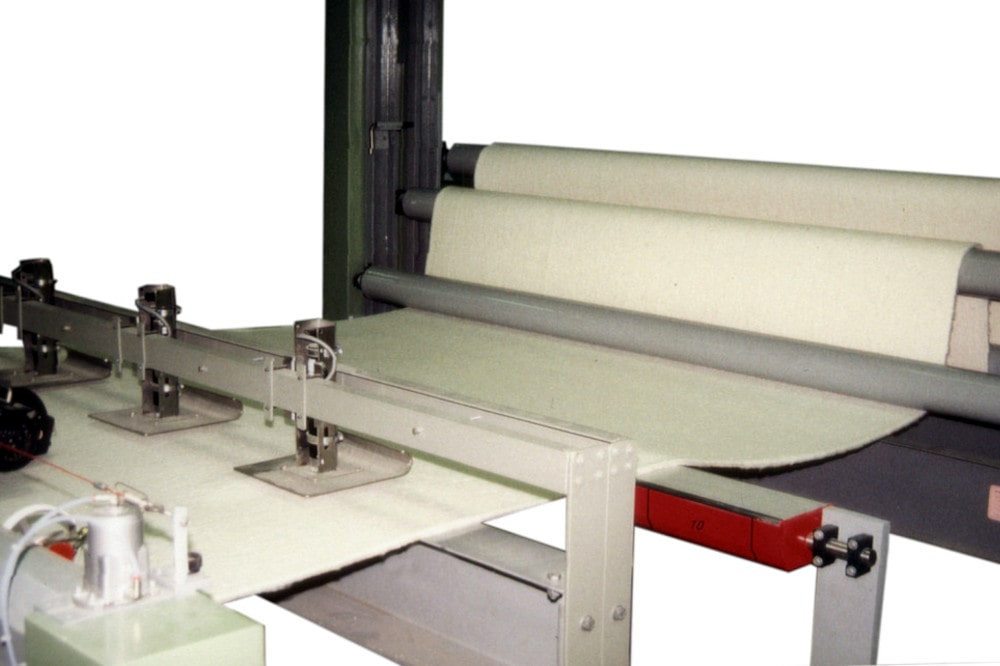

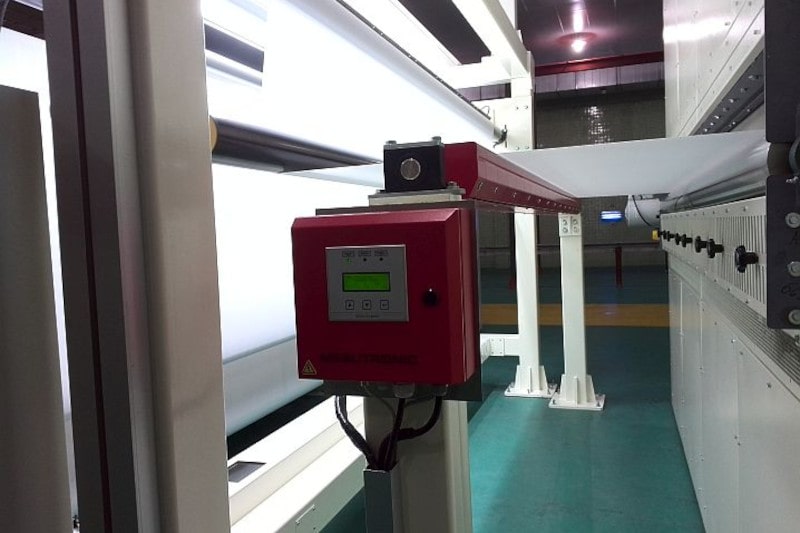

Detectorul de metale cu plăci multi-segment METRON 04 ProfiLine este utilizat pentru detectarea contaminanților metalici din benzi de folie și materiale textile. Datorită designului său multi-segment, vă permite să determinați exact în ce segment se află contaminantul capturat, ceea ce economisește în mod semnificativ timpul operatorului și reduce pierderile de material.
Versiunea standard a detectorului poate detecta în mod fiabil metale la 10 m/s, iar versiunea de mare viteză poate detecta metale la viteze de până la 20 m/s!
Acesta poate fi instalat vertical sau orizontal. Fixarea în două puncte face instalarea foarte ușoară și rapidă.
Lungimea fiecărui segment de detecție este de 300 mm. Portofoliul dimensional este foarte larg, astfel încât în oferta standard puteți găsi detectoare cu lățimi de 900 - 12000 mm! Aceasta înseamnă că detecția poate fi efectuată în 3 până la 40 de segmente.
Suprafața antistatică a senzorului permite rezultate excelente de detecție și, ca urmare, METRON 04 ProfiLine necesită doar o zonă minimă fără metal.
Principalele avantaje ale detectorului de metale cu plăci
- Detector electronic de metale multi-segment (bară indicatoare) pentru țesături nețesute sau benzi/învelișuri din folie. Acesta este utilizat pentru inspecția produselor la sfârșitul liniei sau pentru protecția tehnologiilor de producție costisitoare.
- Detectează și separă automat toate metalele libere și ascunse în material.
- Detectarea precisă și pozițională a metalelor.
- Garanția celei mai înalte calități a produsului.
- Demontare rapidă datorită fixării în două puncte.
- Se potrivește întotdeauna - lungimea detectorului este selectabilă în trepte de 150 sau 300 mm.
Detectorul de metale cu plăci METRON 04 ProfiLine este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- Ușor - instalare și manipulare
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele METRON 04 ProfiLine pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Set de standarde de testare pentru verificarea sensibilității detectorului
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Proiectat pentru temperaturi ridicate de până la 120 °C
- Design de mare viteză pentru 20 m/s
- Versiune color în funcție de cerere
- Alimentare specială, terminale, etc.
Contactați-ne - vom pregăti o soluție pentru dvs.
Lungimea segmentului - 300 mm
| Segment | B | A |
|---|---|---|
| 3 | 1060 | 900 |
| 4 | 1360 | 1200 |
| 5 | 1660 | 1500 |
| 6 | 1960 | 1800 |
| 7 | 2260 | 2100 |
| 8 | 2560 | 2400 |
| 9 | 2860 | 2700 |
| 10 | 3160 | 3000 |
| 11 | 2460 | 3300 |
| 12 | 3760 | 3600 |
| 13 | 4060 | 3900 |
| 14 | 4360 | 4200 |
| 15 | 4660 | 4500 |
| 16 | 4960 | 4800 |
| 17 | 5260 | 5100 |
| 18 | 5560 | 5400 |
| 19 | 5860 | 5700 |
| 20 | 6160 | 6000 |
| 21 | 6460 | 6300 |
| 22 | 6760 | 6600 |
| 23 | 7060 | 6900 |
| 24 | 7360 | 7200 |
| 25 | 7660 | 7500 |
| 26 | 7960 | 7800 |
| 27 | 8260 | 8100 |
| 28 | 8560 | 8400 |
| 29 | 8860 | 8700 |
| 30 | 9160 | 9000 |
| 31 | 9460 | 9300 |
| 32 | 9760 | 9600 |
| 33 | 10060 | 9900 |
| 34 | 10360 | 10200 |
| 35 | 10660 | 10500 |
| 36 | 10960 | 10800 |
| 37 | 11260 | 11100 |
| 38 | 11560 | 11400 |
| 39 | 11860 | 11700 |
| 40 | 12160 | 12000 |

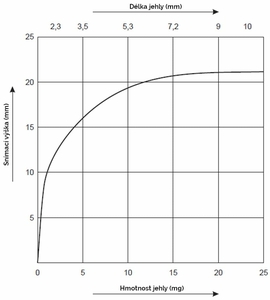

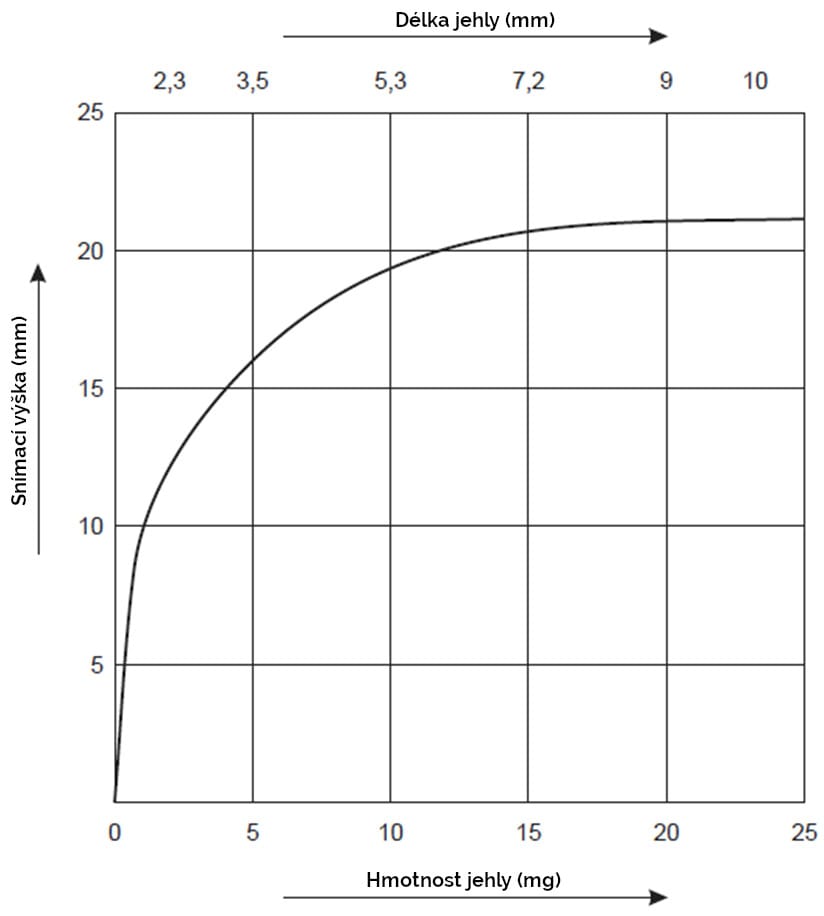

Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.

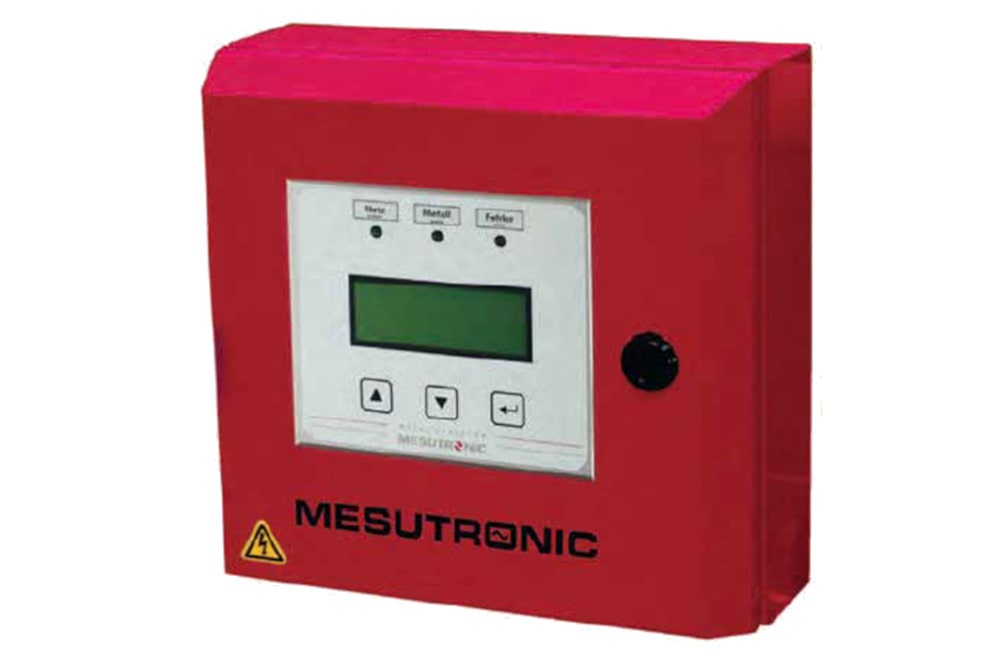

Unitatea de control AMD 04
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Unitate de control cu sursă de alimentare reglată încorporată pentru performanțe fiabile și întreținere ușoară
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Control tactil - cu 3 butoane ergonomice
- Afișaj LCD retro-iluminat cu patru linii
Domeniul de livrare
Detectoarele METRON 04 ProfiLine sunt furnizate cu:
- Cap de detecție
- Unitate de control
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 0,7 A
- Gradul de acoperire: IP 54
- Temperatura minimă de funcționare: -10 °C
- Temperatura maximă de funcționare: +50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza maximă la care poate detecta în mod fiabil metalele: 10 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
Detectoarele de metale pentru linii textile sunt utilizate pentru controlul țesăturilor, fleecurilor, filmelor și benzilor de material în vederea detectării contaminanților metalici — tipic ace rupte, fragmente de piese de mașini sau alte particule metalice. Detecția se realizează direct pe linia în mișcare, fără întreruperea producției.
Detectorul de metale cu placi METRON 05 ProfiLine este un detector plan monosegment potrivit pentru linii textile și de film standard; detectează prezența metalului pe toată lățimea, dar fără localizare precisă. Detectorul de metale cu placi multisegment METRON 04 ProfiLine este un detector multisegment (3–40 segmente de câte 300 mm) care permite localizarea precisă a contaminării — minimizând astfel cantitatea de material respins. Detectorul de metale tunel METRON 07 CI este un detector tunel integrat în banda transportoare, conceput pentru linii mai rapide și medii cu cerințe igienice ridicate (HACCP, IFS, BRC, SQF).
Lățimea de detecție a detectoarelor plane METRON 05 și METRON 04 ProfiLine variază de la 500 la 12.000 mm (în trepte de 100 mm). Viteza standard a materialului pentru METRON 05 și METRON 04 ProfiLine este de până la 10 m/s; în versiunea de mare viteză a METRON 04 ProfiLine până la 20 m/s, iar pentru tunelul METRON 07 CI până la 30 m/s.
METRON 04 ProfiLine împarte lățimea de detecție în segmente de 300 mm; la detectarea unei impurități metalice, sistemul indică cu precizie în ce segment se află. Astfel, nu este necesar să se respingă întreaga lățime a materialului — doar secțiunea afectată este oprită sau marcată, reducând deșeurile și timpii de nefuncționare.
Da, detectoarele METRON 05 și METRON 04 ProfiLine pot fi instalate orizontal sau vertical, în funcție de configurația liniei dvs. de producție. Înainte de selectarea modelului, recomandăm o consultare pentru a propune dispunerea potrivită pentru operațiunea dvs. specifică.
Detectoarele plane funcționează în intervalul de temperaturi de la −10 °C la +50 °C; versiunea de înaltă temperatură a METRON 04 ProfiLine suportă până la 120 °C. Tunelul METRON 07 CI are gradul de protecție IP 66 / IP 69 K, fiind rezistent la umiditate și la spălarea cu presiune ridicată; detectoarele plane au IP 54. Toate modelele sunt proiectate să reziste la vibrații și la câmpuri electrice externe.
Ne ocupăm de întregul proiect, de la măsurătorile la fața locului până la fabricarea la comandă, instalare, punere în funcțiune și instruirea personalului. Unitățile de comandă AMD 05, AMD 04 și AMD 07 permit stocarea a până la 500 de profiluri de produse și conectarea la sisteme superioare; METRON 07 CI oferă în plus acces la distanță prin mesuNET, Ethernet și opțional WiFi. Serviciul de garanție și post-garanție autorizat este inclus în livrare.
