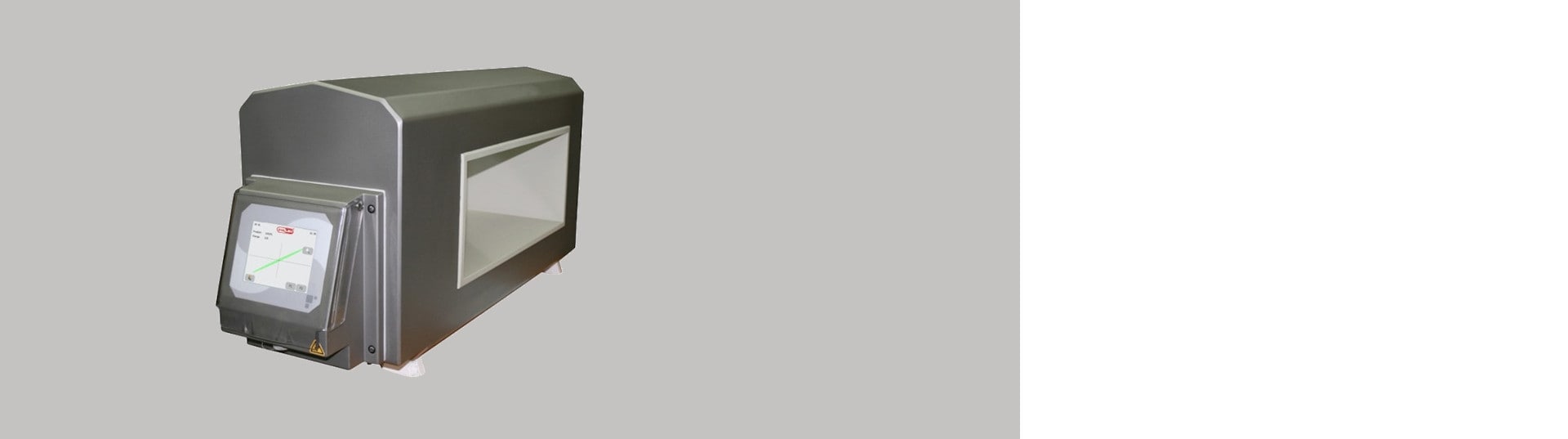

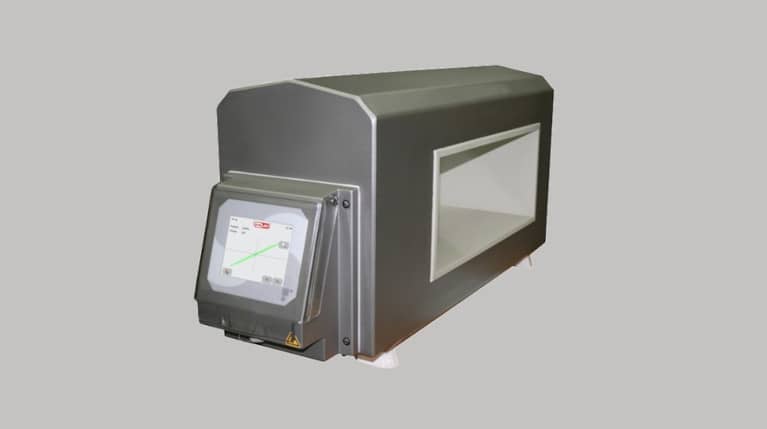

Detector industrial de metale METRON 07 CI
Detectorul de metale de tip tunel METRON 07 CI cu unitate de control integrată este utilizat pentru detectarea contaminanților metalici din materialele transportate pe bandă rulantă. Sistemul imagePHASE permite vizualizarea produselor pe ecranul unității de control.
Este sinonim cu detectoarele de metale cu acuratețe de detectare și fiabilitate ridicate . Acest detector este echipat cu o unitate de control AMD 07 de ultimă generație cu o serie de caracteristici avansate. Unitatea este echipată cu un afișaj cu ecran tactil, ceea ce face operarea simplă și intuitivă
Cerințele de spațiu pentru instalarea detectorului de metale METRON 07 CI sunt minime, deoarece zona fără metale necesară a fost redusă semnificativ datorită utilizării tehnologiei mesuCAGE.
Detectorul de metale METRON 07 CI permite detectarea metalelor din materialele transportate pe un transportor la viteze de până la 30 m/s!
Principalele avantaje ale detectorului de metale de tip tunel
- Detector de metale tip tunel pentru instalare pe banda transportoare. Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final. Sensibilitate ridicată în toate mediile industriale.
- Tehnologie ușor de utilizat și fiabilă, dovedită prin ani de utilizare.
- Acesta este utilizat fie pentru a controla calitatea produsului prelucrat, fie pentru a proteja tehnologia.
- Cerințe dimensionale minime (reducerea zonei în care nu trebuie să fie prezente obiecte metalice) datorită tehnologiei mesuCAGE.
- Acesta îndeplinește cerințele de calitate ale sistemelor HACCP, IFS, BRC și SQF.
Detectorul de metale de tip tunel METRON 07 CI este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- În conformitate - în proiectare și gestionarea datelor
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele METRON 07 CI pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Set de standarde de testare pentru verificarea sensibilității detectorului
- WiFi
- mesuNET - acces de la distanță la dispozitiv
- Controlul transportorului - funcționarea inversă a transportorului
- Eliminarea contaminanților – împingător, dispozitiv de cădere, duză de aer, inversarea direcției benzii transportoare, braț de eliminare
- Modificări SW în funcție de cerințele dumneavoastră - transfer de date, operațiuni de control specifice
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Proiectare pentru utilizare în atmosfere explozive
- Versiune color în funcție de cerere
- Alimentare specială, terminale, etc.
- Proiectare pentru utilizare la temperaturi ridicate
- Detector cu afișaj de control și/sau unitate de control într-un dulap separat

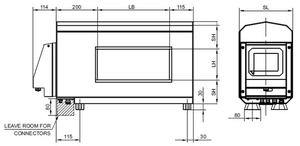

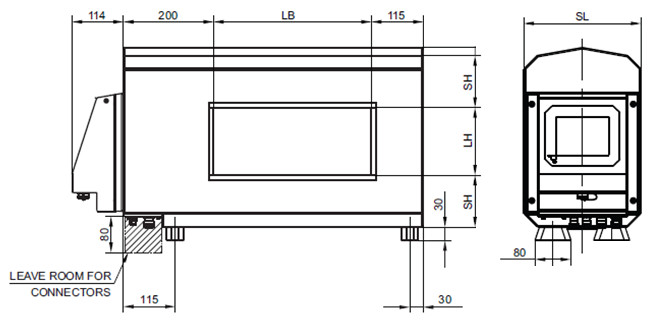

Dimensiuni
| LH: Înălțimea deschiderii (mm) | LB: Lățimea deschiderii (mm) | SH: Grosime | SL: Lungimea detectorului (mm) | SB: Lățimea detectorului (mm) |
|---|---|---|---|---|
| 50 | Opțional | 150 | 260 | LB + 315 |
| 75 | Opțional | 130 | 260 | LB + 315 |
| 100 - 150 | Opțional | 115 | 260 | LB + 315 |
| 175 – 200 | Opțional | 115 | 300 | LB + 315 |
| 225 – 250 | Opțional | 115 | 350 | LB + 315 |
| 275 – 300 | Opțional | 115 | 400 | LB + 315 |
| 325 – 350 | Opțional | 115 | 450 | LB + 315 |
| 375 – 400 | Opțional | 115 | 500 | LB + 315 |
| 425 – 450 | Opțional | 115 | 550 | LB + 315 |
| 475 – 500 | Opțional | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Zona liberă de metale - MFZ
Pentru funcționarea corectă a detectorului de metale, este esențial să nu existe componente metalice fixe (de exemplu, structura transportoarelor, capacul transportoarelor) sau aflate în mișcare (de exemplu, rolele transportoarelor) în imediata vecinătate a deschiderii detectorului. Prin urmare, pentru fiecare detector este definită o zonă liberă de metale (MFZ), care nu trebuie să conțină componente metalice fixe sau aflate in mișcare. Deschiderea detectorului de metale trebuie plasată în centrul zonei fără metale. Respectând MFZ la instalarea detectorului, veți preveni semnalele false și respingerea produselor false și veți contribui la funcționarea corectă a detectorului.
Contactați-ne - Vă putem ajuta cu calcularea MFZ pentru componente metalice aflate in mișcare sau fixe.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi dimensiunile deschiderii (cu cât este mai mică înălțimea deschiderii, cu atât este mai mare sensibilitatea detectorului), viteza transportorului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.

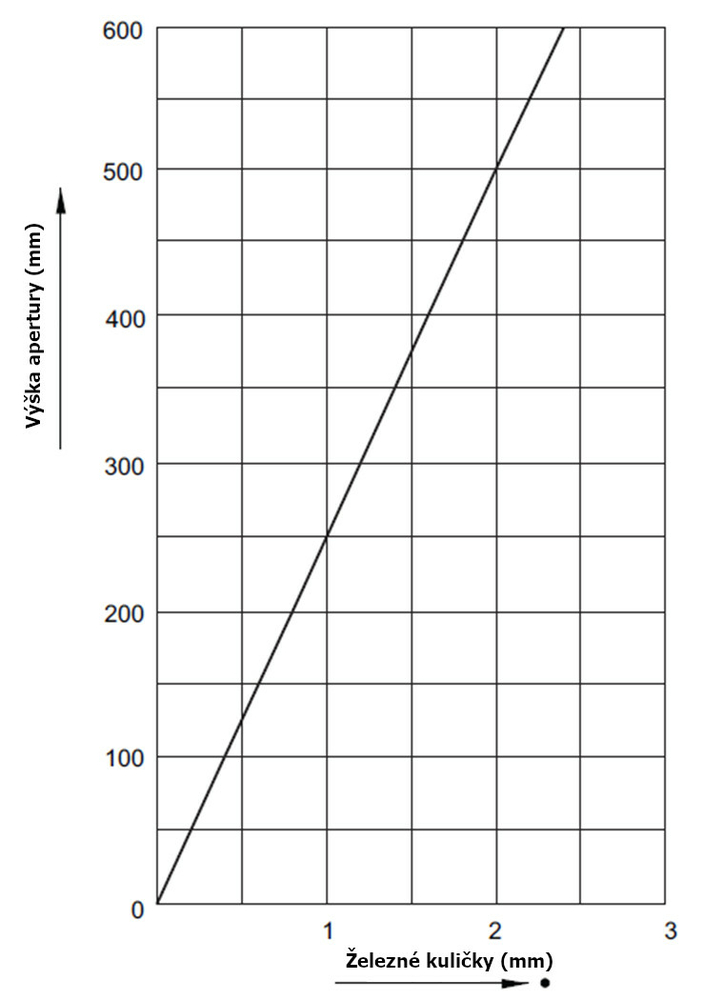

Diagrama de sensibilitate a detectorului METRON 07 Cl pentru LB 1,5 x LH
Unitatea de control AMD 07
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Comunicare prin Ethernet = flexibilitate nelimitată
- Unitate de control compactă
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Monitorizare dinamică automată - sensibilitate maximă a detectorului
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Zona îngustă de detecție asigură localizarea precisă a metalelor în câmpul de detecție, ceea ce permite o detectare exactă
- Operare intuitivă ușoară - esențială pentru operarea detectorului
- Ecran color cu diagonala de 5,7"
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
- Conector USB - posibilitate de stocare a datelor, actualizare ușoară a software-ului, accelerare a intervenției de service
Domeniul de livrare
Detectoarele METRON 07 CI sunt furnizate cu:
- Cap de detecție cu unitate de control integrată
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 66 (IP 69 K)
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza maximă a transportorului la care poate detecta metale în mod fiabil: 30 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
METRON 07 CI poate fi utilizat în ambele roluri: fie pentru controlul calității produsului prelucrat (detectarea contaminanților metalici în textile înainte de expediere), fie pentru protejarea tehnologiei de producție împotriva daunelor cauzate de obiecte metalice care intră în linie. Alegerea depinde de poziția detectorului în linie și de prioritățile operaționale. Ambele scenarii pot fi acoperite de un singur echipament.
Tehnologia mesuCAGE reduce semnificativ Zona Liberă de Metale (MFZ) necesară — zona liberă de metale din jurul aperturii care previne semnalele false de la metalele fixe (structura transportorului, capace) și mobile (role). O MFZ mai mică înseamnă o instalare mai ușoară a detectorului industrial de metale METRON 07 CI într-o linie de producție textilă existentă, fără modificări constructive extinse. Vă vom ajuta să calculați MFZ pentru cazul dumneavoastră specific.
METRON 07 CI detectează în mod fiabil contaminanții metalici la viteze ale benzii transportoare de până la 30 m/s. Urmărirea automată dinamică a unității de control AMD 07 menține sensibilitatea maximă chiar și la viteze ridicate, iar filtrarea digitală a semnalului asigură stabilitate chiar și în medii cu vibrații sau fluctuații de temperatură (interval de funcționare de la −10 °C la +50 °C). Detectorul este astfel potrivit și pentru linii textile rapide și solicitante.
Înălțimea aperturii LH variază între 50 și 600 mm, lățimea LB este personalizabilă în funcție de lățimea transportorului; lățimea detectorului SB este întotdeauna cu 315 mm mai mare decât LB. Se aplică o relație directă: cu cât înălțimea aperturii este mai mică, cu atât sensibilitatea detectorului este mai mare. Pentru a selecta dimensiunile optime și a verifica sensibilitatea pentru materialul dumneavoastră specific, efectuăm teste gratuite — garantăm rezultatele în termen de trei zile.
AMD 07 este integrată direct în capul de detecție și dispune de un ecran tactil color de 5,7", conectivitate Ethernet, un port USB, acces la distanță prin mesuNET (diagnosticare la distanță și modificare parametri), memorie pentru 500 de setări de produs și sistemul imagePHASE pentru vizualizarea produsului și a poziției contaminanților pe ecran. Calibrarea automată a sensibilității și suprimarea semnalelor de interferență asigură o funcționare fiabilă chiar și în medii industriale solicitante.
Detectorul poate fi furnizat în versiuni pentru atmosfere explozibile (ATEX), temperaturi ridicate, finisaje de culoare nestandard sau cu unitatea de control într-un dulap separat. Echipamentele opționale includ un dispozitiv de alarmă (girofar, buzzer), un set de standarde de testare, WiFi, acces la distanță mesuNET, control transportor (mers înapoi) și sisteme de respingere a contaminanților — împingător, dispozitiv de cădere liberă, duză de aer, inversare bandă sau braț de respingere.
Livrarea standard include capul de detecție cu unitatea de control AMD 07 integrată și un manual de utilizare — deoarece unitatea de control este integrată direct în cap, nu există cabluri de conectare între unități. Asigurăm suport complet de la primul studiu de teren și proiectare, prin fabricație personalizată și instalare, până la punerea în funcțiune, instruirea operatorilor și service autorizat pe toată durata de viață a echipamentului.
