Detector de metale pentru țevi P-TRON 05 GM V2
Detectorul de metale pentru conducte P-TRON 05 GM V2 este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate în vid sau sub presiune prin conducte. Este proiectat pentru a fi instalat în conducte verticale și orizontale. Este fabricat din oțel inoxidabil cu atenție maximă la designul igienic.
Datorită tehnologiei sale sofisticate de detectare, acest detector este imun la interferențele externe, făcând posibilă detectarea metalelor cu dimensiuni de până la 0,4 mm! Acesta este furnizat standard cu o deschidere de intrare cu diametrul de 38 - 200 mm. Versiunea standard este proiectată pentru materiale cu dimensiuni cuprinse între 0,5 - 8,0 mm, opțional oferim și o versiune pentru materiale pulverulente de la 0,0 mm.
Detectorul este complet automat și este echipat cu o supapă de închidere de mare viteză, care permite eliminarea foarte precisă a contaminanților și minimizează pierderea de produs bun. Cu un timp de comutare ultra-rapid de 50 ms, acesta poate detecta și elimina în mod fiabil contaminanții chiar și la 30 m/s.
Instalarea este foarte ușoară - nu este necesară o zonă fără metal.
Acest detector este echipat cu o unitate de control AMD 05 puternică, cu o serie de caracteristici avansate, cum ar fi configurarea automată a produsului, calibrarea automată sau filtrarea digitală a sistemului. Unitatea este echipată cu un afișaj LCD cu cinci linii și este controlată de 4 butoane ergonomice. Funcționarea sa este simplă și intuitivă.
Principalele avantaje ale detectorului de metale pentru conducte
- Un detector de metale pentru instalarea în conductele de aspirație și de transmisie a presiunii care îndeplinește, de asemenea, cele mai înalte cerințe de igienă. Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final.
- Detectarea metalelor extrem de precisă și fiabilă.
- Rezistent la interferențe electromagnetice.
- Potrivit pentru toate materialele în vrac (sub formă de granule și pulberi).
Principiul de funcționare a detectorului de metale
Detectorul de metale din seria P-TRON este instalat într-o conductă care transportă pneumatic materiale în vrac. Materialul care urmează să fie inspectat trece prin bobina de detecție. Dacă materialul este contaminat cu un contaminant metalic, bobina detectează acest metal și emite un semnal pentru a deschide supapa de închidere. Contaminantul metalic și o parte din material sunt redirecționate către groapa de gunoi. Apoi, clapeta revine automat la poziția inițială. Funcționarea detectorului, inclusiv eliminarea contaminanților, este complet automată.
Datorită supapei de închidere de mare viteză utilizată, funcționarea sa este foarte rapidă și precisă, rezultând o pierdere minimă de material bun. Timpul de aruncare a materialului este reglabil.

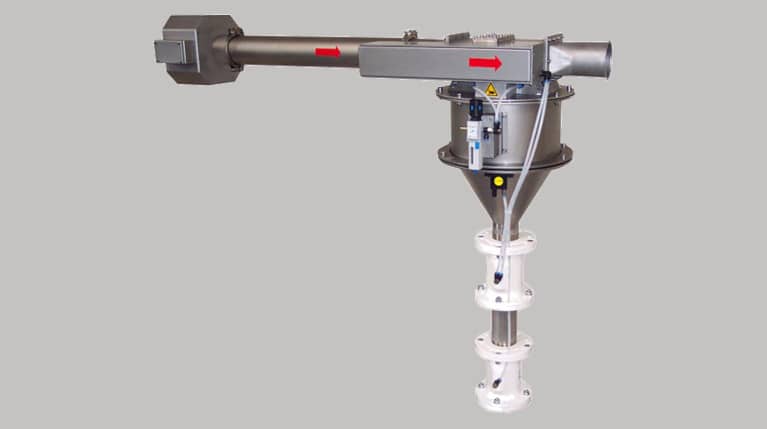

Instalare orizontală
Instalare verticală
Detectorul de metale pentru conducte P-TRON 05 GM V2 este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în ceea ce privește tehnologia și performanța, vezi METRON 05 D
- Conform - în proiectare și datelor vizuale QUICKTRON 07 RH HyQ Clean
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele P-TRON 05 GM V2 pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Numărătoare de cicluri de eliminare
- mesuSET - controlul detectorului prin intermediul laptopului
- mesuNET - acces de la distanță la dispozitiv
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Unitate de control integrată
- Versiune color în funcție de cerere
- Proiectare pentru medii explozive
- Container mai mare pentru contaminanți
- Clapeta de evacuare din oțel inoxidabil lustruit
- Clapeta de evacuare pentru materiale pulverulente
Contactați-ne - vom pregăti o soluție pentru dvs.
Dimensiuni
P-TRON 05 GM V2 H - instalare orizontală
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mărimea 1 | 38, 45, 50, 55, 60 | 398 | 480 | 1286 | 350 | 175 | 60 | 187 | 90 | 160 | 11,5 |
| Mărimea 2 | 60, 70, 75, 80 | 340 | 430 | 1410 | 350 | 175 | 89 | 187 | 98 | 160 | 11,5 |
| Mărimea 3 | 85 / 100 / 120 | 660 / 296 / 310 | 669 | 1447 | 453 | 235 | 89 | 200 | 96 | 170 | 13 |
| Mărimea 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 3040 | 690 | 345 | 200 | 250 | 340 | 350 | 13 |
P-TRON 05 GM V2 V UP – instalare verticală
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mărimea 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Mărimea 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Mărimea 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Mărimea 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
P-TRON 05 GM V2 V DOWN – instalare verticală
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Mărimea 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Mărimea 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Mărimea 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Mărimea 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
De asemenea, putem furniza un detector de metale pentru țevi cu o înălțime, un diametru al deschiderii, un cadru etc. diferite, pentru a răspunde cerințelor dumneavoastră.
Contactați-ne - Vă vom solicita o specificație a modificărilor necesare și vom pregăti o ofertă pentru operațiunea dumneavoastră.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului P-TRON 05 GM V2
| Model | P-TRON 05 GM V2 38 | P-TRON 05 GM V2 45 | P-TRON 05 GM V2 50 | P-TRON 05 GM V2 55 | P-TRON 05 GM V2 60 | P-TRON 05 GM V2 65 | P-TRON 05 GM V2 70 | P-TRON 05 GM V2 75 | P-TRON 05 GM V2 80 | P-TRON 05 GM V2 100 | P-TRON 05 GM V2 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diametrul deschiderii (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
| Bilă Fe (mm) | 0,4 | 0,5 | 0,6 | ||||||||
| Bila NonFe (mm) | 0,5 | 0,7 | 0,7 | ||||||||
| Bilă SS (mm) | 0,8 | 0,9 | 1,0 | ||||||||
Unitatea de control AMD 05
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Control tactil - design modern
- Operare intuitivă ușoară cu 4 butoane - esențială pentru operarea detectorului
- Afișaj LCD cu cinci linii
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
Domeniul de livrare
Detectoarele P-TRON 05 GM V2 sunt furnizate cu:
- Cap de detecție
- Unitate de control
- Unitate de separare
- Cabluri de interconectare
- Instrucțiuni de utilizare
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 66
- Temperatura minimă de funcționare: -10 °C
- Temperatura maximă de funcționare: +50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza de transport: 0,5 – 30 m/sec
- Presiunea de aer necesară: 6 – 10 bar
- Consumul de aer comprimat: 0,2 l pe separare
- Material: diametru 0,5 - 8,0 mm
- Material (opțiune pulbere): 0,0 – 2,0 mm
- Cablu de alimentare: 1,8 m cu ștecăr
P-TRON 05 GM V2 este fabricat integral din oțel inoxidabil cu design igienic și atinge gradul de protecție IP 66, în timp ce V1 este o versiune standard cu IP 54. V2 oferă sensibilitate mai mare (de la 0,4 mm față de 0,6 mm pentru V1), o gamă mai largă de aperturi (38–200 mm față de 38–120 mm) și opțional o versiune pentru materiale pulverulente. Dacă aplicația dumneavoastră nu are cerințe ridicate de igienă și o apertură de până la 120 mm este suficientă, alegeți V1; pentru industria alimentară, farmaceutică, chimică sau materialele pulverulente, recomandăm V2.
P-TRON 05 GM V2 cu o apertură de 38 mm detectează particule feromagnetice de la 0,4 mm, neferromagnetice de la 0,5 mm și oțel inoxidabil de la 0,8 mm. Sensibilitatea depinde de diametrul aperturii — pentru o apertură de 65 mm: Fe 0,5 mm / NonFe 0,7 mm / SS 0,9 mm; pentru o apertură de 100 mm: Fe 0,6 mm / NonFe 0,7 mm / SS 1,0 mm.
Versiunea standard este destinată materialelor în vrac de la 0,5 la 8,0 mm (granule, regranulat, fulgi); opțional oferim versiunea Powder pentru materiale pulverulente în intervalul 0,0–2,0 mm, care include un clapă specială de evacuare pentru pulberi. Contactați-ne pentru selectarea și specificarea configurației corecte.
P-TRON 05 GM V2 este fabricat integral din oțel inoxidabil cu design igienic care minimizează punctele de retenție a contaminanților. Gradul de protecție IP 66 asigură rezistența la jeturi de apă, permițând curățarea umedă și clătirea. Această combinație îndeplinește cerințele industriilor alimentară, farmaceutică și chimică.
Livrăm P-TRON 05 GM V2 cu o deschidere de intrare de 38 până la 200 mm în patru grupe de dimensiuni — o gamă mai largă decât modelul V1 (max. 120 mm), acoperind și conductele de transport de mare capacitate. Pentru diametre, rame sau înălțimi de ansamblu nestandard, pregătim o ofertă personalizată.
Da, livrăm detectorul în trei configurații: H (orizontal), V UP și V DOWN (vertical). Nu este necesară o Metal Free Zone, astfel încât detectorul poate fi integrat direct în conductele existente fără a modifica structura înconjurătoare.
Da, oferim P-TRON 05 GM V2 cu certificare ATEX pentru utilizare în atmosfere potențial explozive. Această versiune este potrivită, de exemplu, pentru transportul pulberilor sau granulelor inflamabile. Contactați-ne pentru a specifica cerințele dumneavoastră și a selecta versiunea corectă.
Pentru a selecta modelul potrivit cu sensibilitatea necesară, recomandăm efectuarea unui test pe materialul dumneavoastră — acest serviciu îl oferim gratuit. Contactați-ne pur și simplu, stabiliți trimiterea mostrelor, iar rezultatele testului le garantăm în termen de trei zile.
