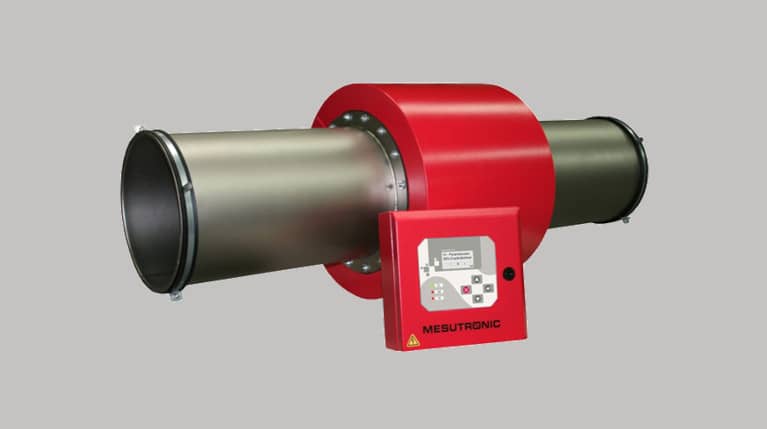

Detector de metale pentru transport pneumatic METRON 05 PowerLine
Detectorul de metale METRON 05 PowerLine pentru transport pneumatic este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate pneumatic (presurizate și nepresurizate) prin conducte. Este singurul detector de metale din lume care poate fi integrat direct într-un sistem de transport pneumatic fără utilizarea unui tub senzor. Acest design patentat face detectorul imun la interferențele electromagnetice externe, permițând detectarea extrem de precisă a metalelor.
Acest detector de metale de înaltă precizie poate detecta metale chiar și la viteze de transport de până la 30 m/s! Acesta este adesea instalat în combinație cu sistemul de respingere de mare viteză HIGH SPEED TEXREJECT, permițând respingerea contaminanților cu o pierdere minimă de material bun.
Gama de dimensiuni de bază este adaptată pentru țevi cu diametre de 250, 300, 350 și 400 mm. Sunt disponibile adaptoare pentru țevi de alte dimensiuni.
Instalare ușoară - deoarece nu este necesar un tub senzor pentru instalare, detectorul poate fi instalat direct pe țevile existente, folosind cuplaje rapide sau flanșe. Nu putea fi mai ușor!
Acest detector este echipat cu o unitate de control AMD 05 puternică, cu o serie de caracteristici avansate, cum ar fi configurarea automată a produsului, calibrarea automată sau filtrarea digitală a sistemului. Unitatea este echipată cu un afișaj LCD cu 5 linii și este controlată de 4 butoane ergonomice. Funcționarea sa este simplă și intuitivă.
Principalele avantaje ale detectorului de metale pentru conducte
- Detector de metale cu orificiu pentru instalare în conductele de transport sub presiune.
- Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final.
- Detectarea metalelor extrem de precisă și fiabilă.
- Rezistent la interferențe electromagnetice datorită designului patentat.
- Instalare foarte ușoară datorită absenței unui tub de detecție suplimentar.
- Pierderi minime de material.
Detectorul de metale pentru conducte METRON 05 PowerLine este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- Ușor - instalare și manipulare
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele METRON 05 PowerLine pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Sistem de impunere automată Texreject
- Dispozitiv de avertizare - baliză, buzzer
- Recipient pentru eliminarea contaminanților aruncați, atât pentru sistemele sub presiune, cât și pentru cele în vid
- Tijă de testare pentru testarea sensibilității
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Unitate de control integrată
- Versiune color în funcție de cerere

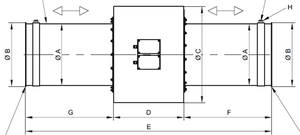

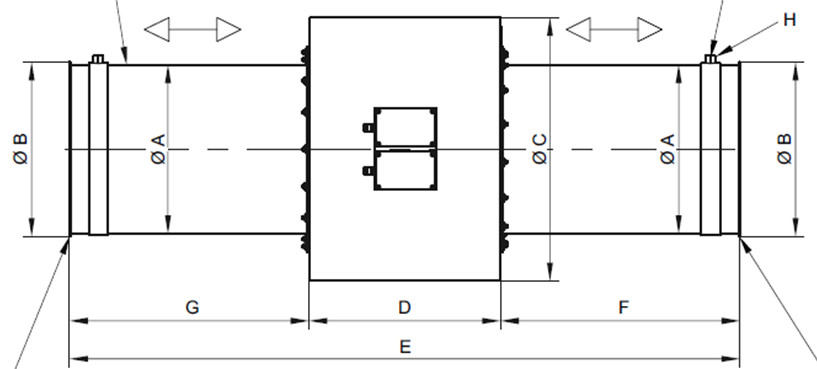

Dimensiuni
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| 220 | 234 | 450 | 350 | 1400 | 525 | 525 | M8 | 40 |
| 250 | 264 | 450 | 350 | 1400 | 525 | 525 | M8 | 40 |
| 300 | 314 | 500 | 400 | 1400 | 500 | 500 | M8 | 45 |
| 350 | 364 | 550 | 400 | 1400 | 500 | 500 | M8 | 55 |
| 400 | 414 | 600 | 450 | 1400 | 475 | 475 | M8 | 75 |
| 630 | 664 | 850 | 700 | 2200 | 650 | 850 | M10 | 150 |
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să vă testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului METRON 05 PowerLine
| Model | 220 | 250 | 300 | 350 | 400 | 630 |
|---|---|---|---|---|---|---|
| Sensibilitate - diametrul bilei de oțel (mm) | 2,5 | 2,5 | 3,0 | 3,2 | 4,0 | 6,0 |
Unitatea de control AMD 05
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Control tactil - design modern
- Operare intuitivă ușoară cu 4 butoane - esențială pentru operarea detectorului
- Afișaj LCD cu cinci linii
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
Domeniul de livrare
Detectoarele METRON 05 PowerLine sunt furnizate cu:
- Cap de detecție
- Unitate de control
- Cabluri de conectare
- Hardware de instalare
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 54
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza de transport: 0,5 – 30 m/sec
- Cablu de alimentare: 1,8 m cu ștecăr
Gama P-TRON (P-TRON 03 FM, P-TRON 05 GM V1/V2) este concepută pentru diametre mai mici de țeavă și aplicații cu cerințe mai reduse de debit. Detectorul de metale METRON 05 PowerLine pentru transport pneumatic acoperă diametre de deschidere de la 220 la 630 mm și suportă viteze de transport de până la 30 m/s, fiind astfel potrivit pentru linii pneumatice de mare capacitate. Avantajul său principal este designul brevetat fără tub senzor: detectorul poate fi integrat direct în instalația de conducte existentă, devenind imun la interferențele electromagnetice provenite din structura metalică înconjurătoare. Această imunitate garantează o detecție extrem de precisă chiar și în medii industriale solicitante.
Gama standard acoperă diametre de 250, 300, 350 și 400 mm; versiunile pentru 220 mm și 630 mm sunt de asemenea disponibile. Pentru diametre nestandard, furnizăm adaptoare sau soluții personalizate. Detectorul detectează metale la viteze de transport de 0,5–30 m/s, atât în sisteme pneumatice sub presiune, cât și în vid. Gradul de protecție IP 54 și domeniul de funcționare de la −10 °C la +50 °C permit utilizarea în medii industriale tipice.
Sensibilitatea depinde de diametrul deschiderii, viteza și densitatea materialului, temperatura și umiditatea. Valori orientative pentru detectarea unei bile de oțel: deschidere 220 sau 250 mm → diametru 2,5 mm; 300 mm → 3,0 mm; 350 mm → 3,2 mm; 400 mm → 4,0 mm; 630 mm → 6,0 mm. Detectorul captează atât particule metalice libere, cât și incluziuni din interiorul unui granul sau fibră. Recomandăm verificarea sensibilității exacte pentru aplicația și materialul dumneavoastră specific printr-un test — testele se efectuează gratuit, cu rezultate garantate în trei zile.
Datorită designului brevetat fără tub senzor suplimentar, detectorul poate fi fixat direct pe conductele metalice existente folosind bride rapide sau flanșe — nu este necesară nicio zonă fără metal. Instalarea este, prin urmare, rapidă și nu necesită intervenții extinse asupra liniei. Livrarea standard include capul de detecție, unitatea de control AMD 05, cablurile de conectare, hardware-ul de instalare și manualul de utilizare.
Unitatea de respingere de inalta viteza High Speed TEXREJECT este o clapetă de mare viteză concepută special pentru utilizarea cu METRON 05 PowerLine. Se utilizează oriunde materialul trece prin conducte cu viteză mare — în mod tipic fibre textile sau materii prime granulate. Cu un timp de comutare de 0,05 s și o durabilitate mecanică de 300.000 de cicluri de respingere fără uzură vizibilă, permite separarea precisă a contaminantului detectat cu pierderi minime de material bun. Unitatea este disponibilă pentru sisteme sub presiune și în vid.
Ca echipament opțional oferim: sistem automat de respingere Texreject, dispozitiv de avertizare (girofar sau sonerie), colector de contaminanți respinși pentru sisteme sub presiune și în vid, și tijă de test pentru verificarea sensibilității. Ca versiuni speciale, detectorul poate fi livrat cu unitate de control integrată sau cu finisaj colorat personalizat conform cerințelor clientului. Dacă aveți cerințe specifice, contactați-ne — vom pregăti o soluție adaptată nevoilor dumneavoastră.
METRON 05 PowerLine este destinat controlului materialelor în vrac transportate pneumatic — sub presiune și în vid. Este utilizat cel mai frecvent de procesatorii de materiale plastice (granule, regranule, flakes), producătorii și reciclatorii de fibre textile, precum și de unitățile din industria chimică sau farmaceutică. Detectorul capturează contaminanții metalici fără a întrerupe fluxul de material, protejând echipamentele de procesare din aval de deteriorare și asigurând puritatea produsului.
