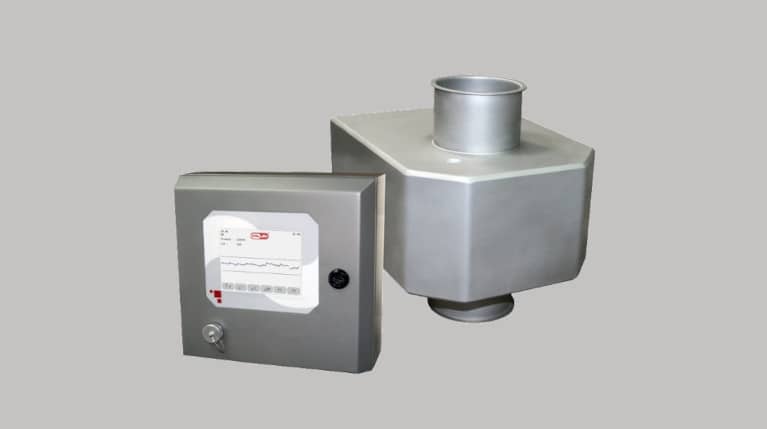

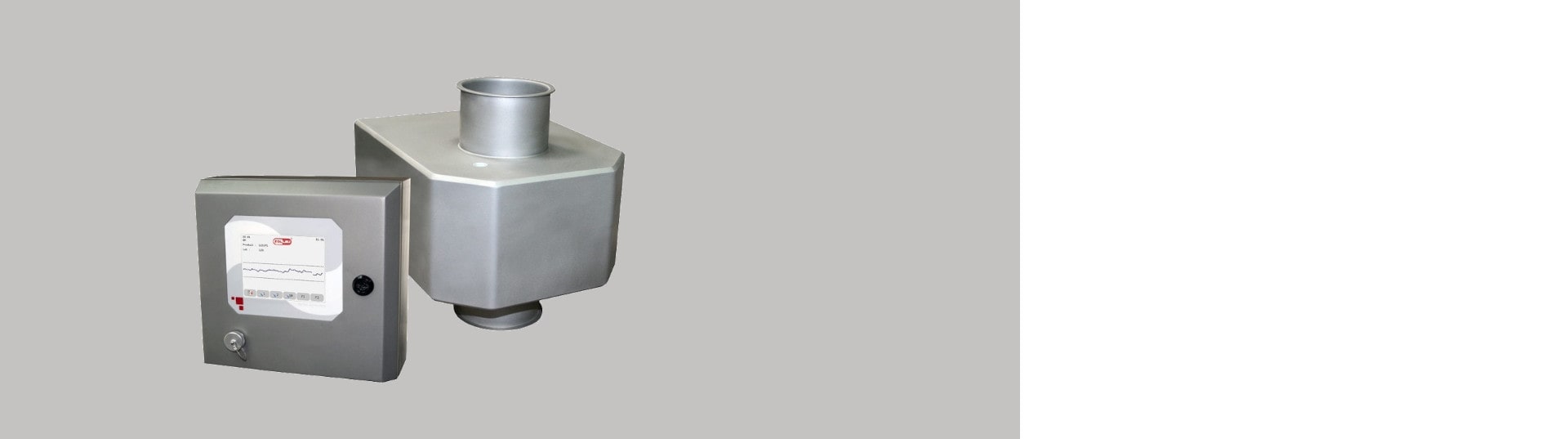

Detector de metale prin cădere METRON 07 PowerLine
Detectorul METRON 07 PowerLine este ușor de integrat în conductele existente datorită înălțimii reduse și dimensiunilor compacte.
Detectorul de metale METRON 07 PowerLine cu sensibilitate ridicată este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate prin conducte. De asemenea, poate fi instalat într-o conductă sub presiune.
METRON 07 este sinonim cu detectoarele de metale cu cea mai mare precizie de detectare și fiabilitate. Bobina detectorului are mai multe straturi de ecranare și nu necesită un tub senzor din plastic. Acest lucru face detectorul imun la interferențele electromagnetice externe, permițând detectarea extrem de precisă a metalelor.
Acest detector este echipat cu o unitate de control AMD 07 de ultimă generație cu o serie de caracteristici avansate. Unitatea este echipată cu un afișaj cu ecran tactil, ceea ce face ca operarea să fie simplă și intuitivă. Acesta permite monitorizarea permanentă a componentelor electronice și mecanice. Sistemul mesuNET permite accesul de la distanță la dispozitiv. Unitatea face parte din detector, dar poate fi amplasată și în afara detectorului.
Este fabricat din oțel inoxidabil, cu accent pe designul igienic. Nu există colțuri inaccesibile sau buzunare oarbe în care materialul s-ar putea depune!
Acest detector de picături este furnizat standard pentru țevi cu un diametru de 50 - 300 mm.
Principalele avantaje ale unui detector de metale prin cădere
- Detector de metale cu orificiu pentru instalare în conductele de transport sub presiune. Acesta detectează toate particulele metalice, atât
- libere, cât și sub formă de incluziuni în produsul final. Rezistent la interferențe electromagnetice.
- Impresionant de ușor de utilizat.
- Acesta îndeplinește cerințele de calitate ale sistemelor HACCP, IFS, BRC și SQF.
- Un dispozitiv versatil și flexibil care permite adaptarea ușoară la cerințele clienților individuali.
Detector de metale prin cădere METRON 07 PowerLine:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță - vezi mETRON 05 S
- Conformitate - în proiectare și gestionarea datelor
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele METRON 07 PowerLine pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- mesuSET - controlul detectorului prin intermediul laptopului
- mesuNET - acces de la distanță la dispozitiv
- Repere de testare
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Proiectare pentru utilizare în atmosfere explozive
- Versiune color în funcție de cerere
- Versiunea Alutron - fără semnale false cauzate de folia metalizată - Brevet nr. 4342826

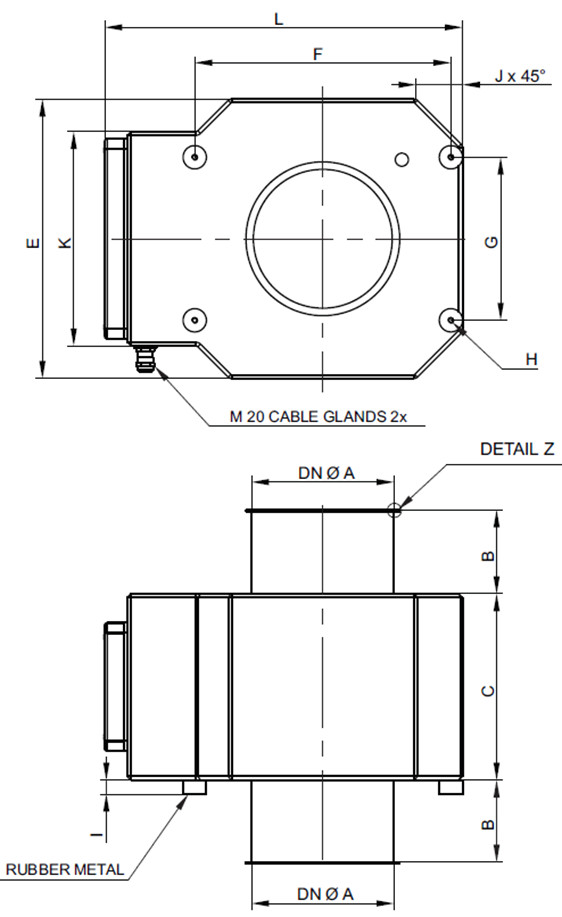

Dimensiuni
| A: (mm) | B: (mm) | C: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 150 | 230 | 175 | 115 |
| 60 | 42 | 150 | 230 | 175 | 115 |
| 80 | 42 | 150 | 230 | 175 | 115 |
| 100 | 73 | 150 | 250 | 225 | 125 |
| 120 | 80 | 150 | 250 | 225 | 125 |
| 150 | 90 | 200 | 300 | 275 | 175 |
| 200 | 100 | 250 | 365 | 310 | 170 |
| 250 | 125 | 300 | 450 | 400 | 200 |
| 300 | 150 | 350 | 550 | 500 | 205 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | Greutate (kg) |
|---|---|---|---|---|---|
| M6 | 15 | 45 | 230 | 274 | 16 |
| M6 | 15 | 45 | 230 | 274 | 19 |
| M6 | 15 | 45 | 230 | 289 | 22 |
| M6 | 15 | 50 | 250 | 339 | 25 |
| M6 | 15 | 50 | 250 | 339 | 28 |
| M6 | 15 | 50 | 230 | 384 | 30 |
| M8 | 30 | 88 | 230 | 451 | 35 |
| M8 | 30 | 115 | 230 | 534 | 40 |
| M8 | 30 | 160 | 230 | 634 | 45 |
De asemenea, putem furniza un detector de metale în cădere cu o înălțime, un diametru al deschiderii, un cadru etc. diferite, pentru a răspunde cerințelor dumneavoastră.
Vă vom solicita o specificație a modificărilor necesare și vom pregăti o ofertă exact pentru operațiunea dumneavoastră.
Zona liberă de metale - MFZ
Pentru funcționarea corectă a detectorului de metale, este esențial să nu existe componente metalice fixe (de exemplu, structura transportoarelor, capacul transportoarelor) sau aflate în mișcare (de exemplu, rolele transportoarelor) în imediata vecinătate a deschiderii detectorului. Prin urmare, pentru fiecare detector este definită o zonă liberă de metale (MFZ), care nu trebuie să conțină componente metalice fixe sau aflate in mișcare. Deschiderea detectorului de metale trebuie plasată în centrul zonei fără metale. Respectând MFZ la instalarea detectorului, veți preveni semnalele false și respingerea produselor false și veți contribui la funcționarea corectă a detectorului.
Contactați-ne - Vă putem ajuta cu calcularea MFZ pentru componente metalice aflate in mișcare sau fixe.
Marele avantaj al acestui detector de metale este că nu este necesară o zonă fără metale.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să vă testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului METRON 07 PowerLine
| Model | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilitate - diametrul bilei de oțel (mm) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Unitatea de control AMD 07
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Comunicare prin Ethernet = flexibilitate nelimitată
- Unitate de control compactă
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Monitorizare dinamică automată - sensibilitate maximă a detectorului
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Zona îngustă de detecție asigură localizarea precisă a metalelor în câmpul de detecție, ceea ce permite o detectare exactă
- Operare intuitivă ușoară - esențială pentru operarea detectorului
- Ecran color cu diagonala de 5,7"
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
- Conector USB - posibilitate de stocare a datelor, actualizare ușoară a software-ului, accelerare a intervenției de service
Domeniul de livrare
Detectoarele METRON 07 PowerLine sunt furnizate cu:
- Cap de detecție
- Unitate de control
- Cabluri de conectare
- Hardware de instalare
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 75 W
- Gradul de acoperire: IP 66
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Subpresiune: max. 0,5 bar
- Cablu de alimentare: 1,8 m cu ștecăr
Detectoarele de metale gravitaționale sunt dispozitive specializate destinate controlului materialelor în vrac și cu curgere liberă care trec printr-o conductă sau un canal sub acțiunea gravitației. Se instalează în liniile de producție din industria alimentară, farmaceutică sau chimică, unde asigură detectarea și eliminarea automată a impurităților metalice înainte de prelucrarea ulterioară sau ambalarea produsului.
Oferim șase modele de detectoare de metale gravitaționale pentru industria alimentară: Detector de metale gravitational METRON 07 PowerLine, Detector de metale gravitational METRON 07 FlatLine, Detector de metale gravitational QUICKTRON 07 RH HyQ Clean, Detector de metale gravitational QUICKTRON 05 A, Detector de metale gravitational METRON 05 CR și Detector de metale PHARMATRON 07 HQ. Fiecare model este conceput pentru aplicații specifice și diferă prin sensibilitate, execuție și unitate de comandă.
Sensibilitatea depinde de modelul specific și de diametrul aperturii. De exemplu, Detector de metale gravitational METRON 07 PowerLine atinge o sensibilitate de până la 0,4 mm pentru metale feroase (Fe), 0,5 mm pentru metale neferoase (NFe) și 1,5 mm pentru oțel inoxidabil (SS). Detector de metale gravitational QUICKTRON 07 RH HyQ Clean detectează Fe de la 0,5 mm, NFe de la 0,6 mm și SS de la 1,5 mm. Valorile exacte depind întotdeauna de diametrul aperturii și de proprietățile produsului inspectat.
Zona fără metal (MFZ) este un spațiu de protecție în jurul detectorului, unde nu trebuie plasate structuri metalice pentru a evita interferențele cu detecția. Modelele Detector de metale gravitational METRON 07 PowerLine și Detector de metale gravitational METRON 07 FlatLine nu necesită zonă fără metal datorită unui concept constructiv special, ceea ce simplifică semnificativ montarea și economisește spațiu în linia de producție. Modelele Detector de metale gravitational QUICKTRON 05 A și Detector de metale gravitational METRON 05 CR necesită zonă fără metal.
Un detector de metale gravitațional funcționează pe principiul inducției electromagnetice. Materialul cade liber sub acțiunea gravitației prin capul de detecție, care generează un câmp electromagnetic. Dacă materialul conține o impuritate metalică, aceasta provoacă o modificare a câmpului, pe care dispozitivul o înregistrează imediat. Unitatea de comandă activează apoi un ejector automat care îndepărtează produsul contaminat din procesul de producție.
Detectoarele sunt echipate cu două tipuri de unități de comandă. Modelele QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine și PHARMATRON 07 HQ utilizează unitatea AMD 07 cu ecran tactil color de 5,7", conexiune Ethernet, acces la distanță mesuNET și memorie pentru 500 de produse. Modelele QUICKTRON 05 A și METRON 05 CR sunt echipate cu unitatea AMD 05 cu afișaj LCD de 5 linii, 4 butoane și memorie pentru 500 de produse.
Da, detectoarele noastre de metale gravitaționale sunt certificate și proiectate pentru industria alimentară — îndeplinesc cerințele de igienă și sunt fabricate din materiale adecvate pentru contactul cu alimentele. Detectorul de metale PHARMATRON 07 HQ este special conceput pentru industria farmaceutică cu cele mai înalte cerințe privind igiena și sensibilitatea de detecție. Toate modelele respectă standardele și reglementările aplicabile în vigoare în UE.
Oferim suport tehnic complet incluzând instalarea, punerea în funcțiune, instruirea operatorilor și calibrarea periodică. Pentru verificarea funcționării corecte a detectorului, sunt disponibile piese de test (test pieces) pentru verificări periodice ale sensibilității. Clienții pot utiliza, de asemenea, accesul la distanță mesuNET pentru monitorizarea și gestionarea detectoarelor prin rețea — disponibil la modelele cu unitatea de comandă AMD 07.
