Detector de metale prin cădere QUICKTRON 05 A
Prețul convenabil și sensibilitatea ridicată fac din QUICKTRON 05 A cel mai frecvent utilizat detector de metale prin cădere utilizat pentru inspectarea amestecurilor în vrac transportate prin cădere liberă.
Detectorul de metale de mare sensibilitate QUICKTRON 05 A este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate prin gravitație prin conducte. Detectorul este complet automat și este echipat cu o supapă de închidere de mare viteză, care permite eliminarea foarte precisă a contaminanților și minimizează pierderea de produs bun.
Detectorul QUICKTRON 05 A este ușor de integrat în conductele existente datorită înălțimii reduse și dimensiunilor compacte.
Acest detector de metale prin cădere este furnizat standard pentru țevi cu un diametru de 50 - 300 mm. De asemenea, putem oferi un detector pentru țevi de alte diametre și secțiuni transversale (pătrate, dreptunghiulare).
Acest detector este echipat cu o unitate de control AMD 05 puternică, cu o serie de caracteristici avansate, cum ar fi configurarea automată a produsului, calibrarea automată sau filtrarea digitală a sistemului. Unitatea este echipată cu un afișaj LCD cu 5 linii și este controlată de 4 butoane ergonomice. Funcționarea sa este simplă și intuitivă. Unitatea de control este instalată pe rama detectorului, dar poate fi amplasată și în afara detectorului.
Designul cu cadru deschis al detectorului permite accesul nerestricționat la toate componentele sale.
Procesarea digitală a semnalului permite rezultate excelente de detecție, iar designul robust al detectorului asigură o durabilitate maximă.
Principalele avantaje ale unui detector de metale prin cădere
- Detector de metale pentru inspectarea materialelor în vrac în cădere liberă. Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final.
- Detectarea metalelor extrem de precisă și fiabilă.
- Durabil și robust - o investiție bună
- Sunt disponibile versiuni certificate ATEX.
- Compactitate pentru o integrare ușoară în instalațiile și liniile de producție existente.

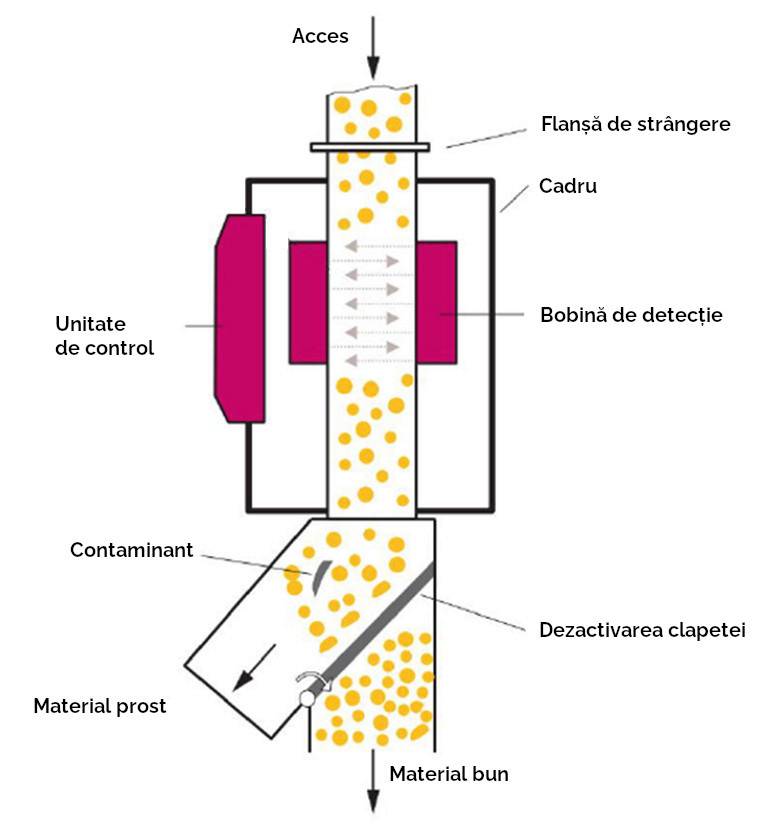

Principiul de funcționare a detectorului
Detectorul de metale Quicktron este instalat într-o conductă care transportă material în vrac în cădere liberă. Materialul care urmează să fie inspectat trece prin bobina de detecție. Dacă materialul este contaminat cu un contaminant metalic, bobina detectează acest metal și emite un semnal pentru a deschide supapa de închidere. Contaminantul metalic și o parte din material sunt redirecționate către groapa de gunoi. Apoi, clapeta revine automat la poziția inițială. Funcționarea detectorului, inclusiv eliminarea contaminanților, este complet automată.
Datorită supapei de închidere de mare viteză utilizată, funcționarea sa este foarte rapidă și precisă, rezultând o pierdere minimă de material bun. Timpul de aruncare a materialului este reglabil.
Detectorul de metale QUICKTRON 05 A este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- Flexibil - în ceea ce privește dimensiunea și utilizarea
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele QUICKTRON 05 A pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Monitorizare - presiunea aerului, clapeta de închidere
- Compresor de aer
- Rezervor de aer comprimat
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Design complet din oțel inoxidabil
- Proiectat pentru aplicații de presiune de până la 0,3 bar
- Proiectare pentru utilizare la temperaturi ridicate
- Versiune color în funcție de cerere
- Proiectare pentru utilizare în atmosfere explozive
- Detector cu afișaj de control și/sau unitate de control într-un dulap separat
Materiale utilizate
- Cadru - Oțel inoxidabil (1.4301 / SS 304)
- Bobină de detecție - aluminiu, opțional oțel inoxidabil (1.4301 / SS 304)
- Unitate de control - oțel, opțional oțel inoxidabil (1.4301 / SS 304)
- Placă de acoperire - PP (polipropilenă)
- Tub senzor - PP (polipropilenă), ca opțiune TIVA
- Flanșă de conectare - oțel inoxidabil (1.4301 / SS 304)
- Clapeta de eliminare - Oțel inoxidabil (1.4301 / SS 304)
Dimensiuni
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
De asemenea, putem furniza un detector de metale în cădere cu o înălțime, un diametru al deschiderii, un cadru etc. diferite, pentru a răspunde cerințelor dumneavoastră.
Vă vom solicita o specificație a modificărilor necesare și vom pregăti o ofertă exact pentru operațiunea dumneavoastră.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilitate - diametrul bilei de oțel (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Unitatea de control AMD 05
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Unitate de control cu sursă de alimentare reglată încorporată pentru performanțe fiabile și întreținere ușoară
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Zona îngustă de detecție asigură localizarea precisă a metalelor în câmpul de detecție, ceea ce permite o detectare exactă
- Monitorizarea funcționalității corecte a sistemului
- Control tactil - cu 4 butoane ergonomice
- Ecran LCD cu iluminare de fundal, format din cinci rânduri
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
Domeniul de livrare
Detectoarele QUICKTRON 05 A sunt furnizate cu:
- Cap de detecție
- Unitate de eliminare, inclusiv componente pneumatice, regulator de presiune a aerului, etc.
- Unitate de control
- Cabluri de conectare
- Hardware de instalare
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 65
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza materialului la care poate detecta în mod fiabil metalele: 1,5 – 6,0 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
Detectoarele de metale gravitaționale sunt dispozitive specializate destinate controlului materialelor în vrac și cu curgere liberă care trec printr-o conductă sau un canal sub acțiunea gravitației. Se instalează în liniile de producție din industria alimentară, farmaceutică sau chimică, unde asigură detectarea și eliminarea automată a impurităților metalice înainte de prelucrarea ulterioară sau ambalarea produsului.
Oferim șase modele de detectoare de metale gravitaționale pentru industria alimentară: Detector de metale gravitational METRON 07 PowerLine, Detector de metale gravitational METRON 07 FlatLine, Detector de metale gravitational QUICKTRON 07 RH HyQ Clean, Detector de metale gravitational QUICKTRON 05 A, Detector de metale gravitational METRON 05 CR și Detector de metale PHARMATRON 07 HQ. Fiecare model este conceput pentru aplicații specifice și diferă prin sensibilitate, execuție și unitate de comandă.
Sensibilitatea depinde de modelul specific și de diametrul aperturii. De exemplu, Detector de metale gravitational METRON 07 PowerLine atinge o sensibilitate de până la 0,4 mm pentru metale feroase (Fe), 0,5 mm pentru metale neferoase (NFe) și 1,5 mm pentru oțel inoxidabil (SS). Detector de metale gravitational QUICKTRON 07 RH HyQ Clean detectează Fe de la 0,5 mm, NFe de la 0,6 mm și SS de la 1,5 mm. Valorile exacte depind întotdeauna de diametrul aperturii și de proprietățile produsului inspectat.
Zona fără metal (MFZ) este un spațiu de protecție în jurul detectorului, unde nu trebuie plasate structuri metalice pentru a evita interferențele cu detecția. Modelele Detector de metale gravitational METRON 07 PowerLine și Detector de metale gravitational METRON 07 FlatLine nu necesită zonă fără metal datorită unui concept constructiv special, ceea ce simplifică semnificativ montarea și economisește spațiu în linia de producție. Modelele Detector de metale gravitational QUICKTRON 05 A și Detector de metale gravitational METRON 05 CR necesită zonă fără metal.
Un detector de metale gravitațional funcționează pe principiul inducției electromagnetice. Materialul cade liber sub acțiunea gravitației prin capul de detecție, care generează un câmp electromagnetic. Dacă materialul conține o impuritate metalică, aceasta provoacă o modificare a câmpului, pe care dispozitivul o înregistrează imediat. Unitatea de comandă activează apoi un ejector automat care îndepărtează produsul contaminat din procesul de producție.
Detectoarele sunt echipate cu două tipuri de unități de comandă. Modelele QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine și PHARMATRON 07 HQ utilizează unitatea AMD 07 cu ecran tactil color de 5,7", conexiune Ethernet, acces la distanță mesuNET și memorie pentru 500 de produse. Modelele QUICKTRON 05 A și METRON 05 CR sunt echipate cu unitatea AMD 05 cu afișaj LCD de 5 linii, 4 butoane și memorie pentru 500 de produse.
Da, detectoarele noastre de metale gravitaționale sunt certificate și proiectate pentru industria alimentară — îndeplinesc cerințele de igienă și sunt fabricate din materiale adecvate pentru contactul cu alimentele. Detectorul de metale PHARMATRON 07 HQ este special conceput pentru industria farmaceutică cu cele mai înalte cerințe privind igiena și sensibilitatea de detecție. Toate modelele respectă standardele și reglementările aplicabile în vigoare în UE.
Oferim suport tehnic complet incluzând instalarea, punerea în funcțiune, instruirea operatorilor și calibrarea periodică. Pentru verificarea funcționării corecte a detectorului, sunt disponibile piese de test (test pieces) pentru verificări periodice ale sensibilității. Clienții pot utiliza, de asemenea, accesul la distanță mesuNET pentru monitorizarea și gestionarea detectoarelor prin rețea — disponibil la modelele cu unitatea de comandă AMD 07.
