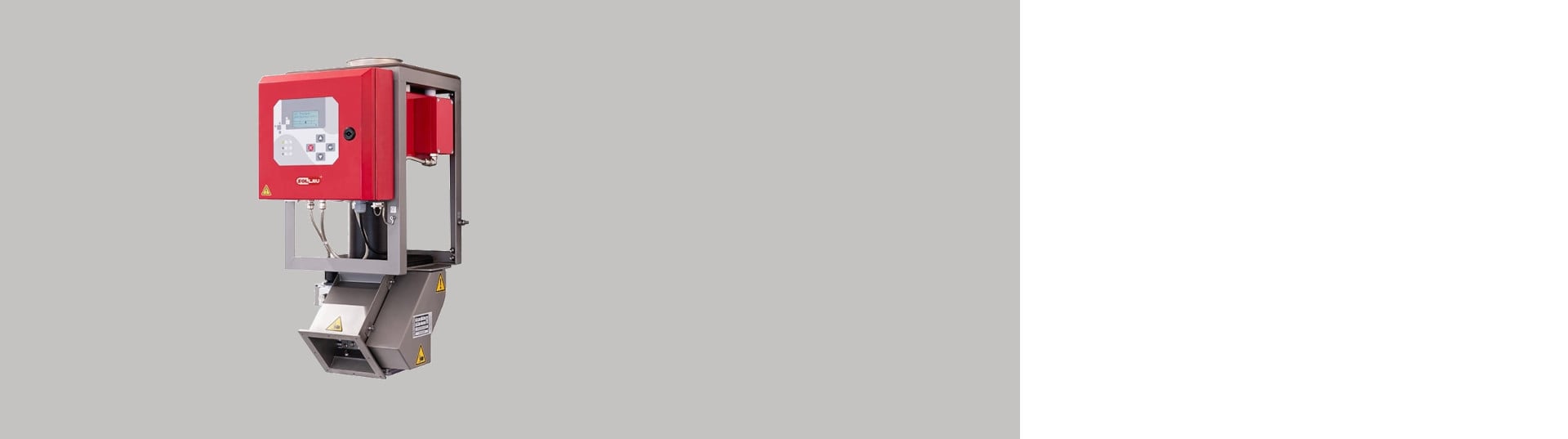

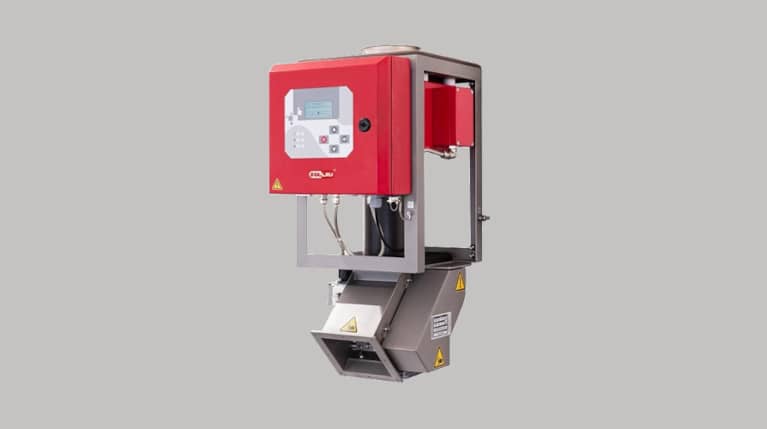

Detector de metale prin cădere QUICKTRON 05 A
Detectorul de metale QUICKTRON 05 A cu sensibilitate ridicată este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate prin gravitație prin conducte. Detectorul este complet automat și este echipat cu o supapă de închidere de mare viteză, care permite eliminarea foarte precisă a contaminanților și minimizează pierderea de produs bun.
Prețul convenabil și sensibilitatea ridicată fac din QUICKTRON 05 A cel mai frecvent utilizat detector de metale prin cădere utilizat pentru inspectarea amestecurilor în vrac transportate prin cădere liberă.
Procesarea digitală a semnalului permite rezultate excelente de detecție, iar designul robust al detectorului asigură o durabilitate maximă.
Detectorul QUICKTRON 05 A este ușor de integrat în conductele existente datorită înălțimii reduse și dimensiunilor compacte.
Acest detector de metale prin cădere este furnizat standard pentru țevi cu un diametru de 50 - 300 mm. De asemenea, putem oferi un detector pentru țevi de alte diametre și secțiuni transversale (pătrate, dreptunghiulare).
Designul cu cadru deschis al detectorului permite accesul nerestricționat la toate componentele sale.
Acest detector este echipat cu o unitate de control AMD 05 puternică, cu o serie de caracteristici avansate, cum ar fi configurarea automată a produsului, calibrarea automată sau filtrarea digitală a sistemului. Unitatea este echipată cu un afișaj LCD cu 5 linii și este controlată de 4 butoane ergonomice. Funcționarea sa este simplă și intuitivă. Unitatea de control este instalată pe rama detectorului, dar poate fi amplasată și în afara detectorului.
Principalele avantaje ale unui detector de metale prin cădere
- Detector de metale pentru inspectarea materialelor în vrac în cădere liberă. Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final.
- Detectarea metalelor extrem de precisă și fiabilă.
- Durabil și robust - o investiție bună
- Sunt disponibile versiuni certificate ATEX.
- Compactitate pentru o integrare ușoară în instalațiile și liniile de producție existente.
Principiul de funcționare a detectorului

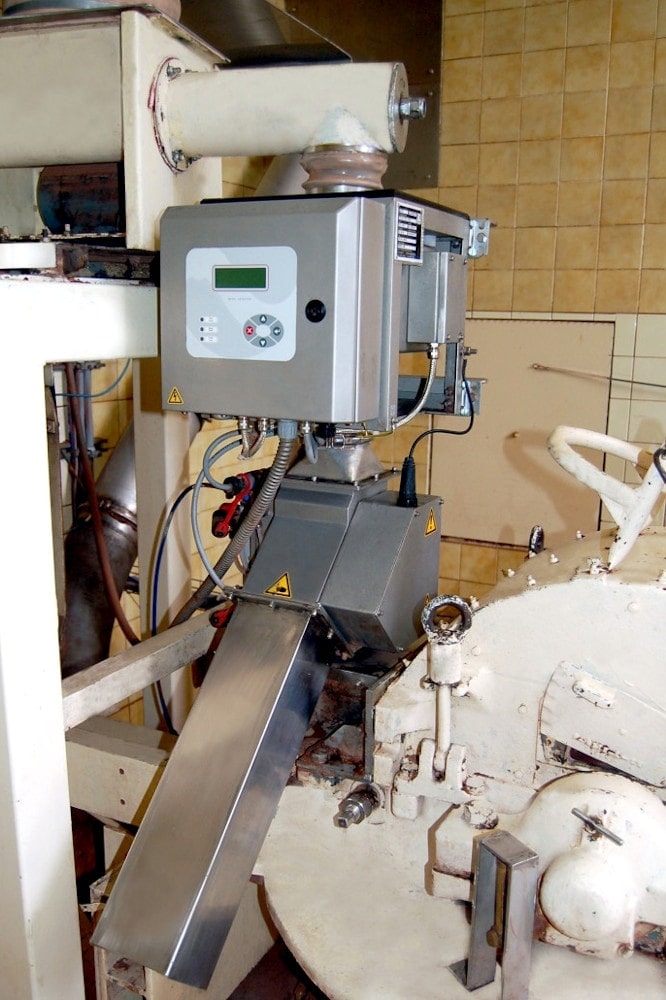

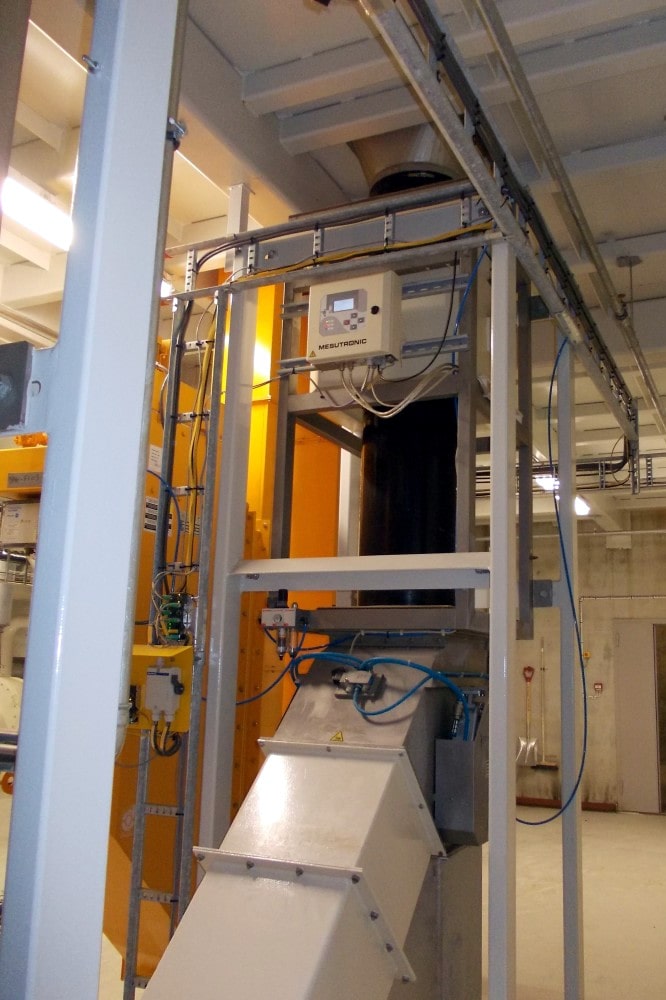

Detectorul de metale Quicktron este instalat într-o conductă care transportă material în vrac în cădere liberă. Materialul care urmează să fie inspectat trece prin bobina de detecție. Dacă materialul este contaminat cu un contaminant metalic, bobina detectează acest metal și emite un semnal pentru a deschide supapa de închidere. Contaminantul metalic și o parte din material sunt redirecționate către groapa de gunoi. Apoi, clapeta revine automat la poziția inițială. Funcționarea detectorului, inclusiv eliminarea contaminanților, este complet automată.
Datorită supapei de închidere de mare viteză utilizată, funcționarea sa este foarte rapidă și precisă, rezultând o pierdere minimă de material bun. Timpul de aruncare a materialului este reglabil.
Detectorul de metale QUICKTRON 05 A este:
- Fiabil - în funcționalitate și detectarea metalelor
- Durabil - în tehnologie și performanță
- Flexibil - în ceea ce privește dimensiunea și utilizarea
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Echipamente opționale
Detectoarele QUICKTRON 05 A pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- Monitorizare - presiunea aerului, clapeta de închidere
- Compresor de aer
- Rezervor de aer comprimat
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Design complet din oțel inoxidabil
- Proiectat pentru aplicații de presiune de până la 0,3 bar
- Proiectare pentru utilizare la temperaturi ridicate
- Versiune color în funcție de cerere
- Proiectare pentru utilizare în atmosfere explozive
- Detector cu afișaj de control și/sau unitate de control într-un dulap separat
Materiale utilizate
- Cadru - Oțel inoxidabil (1.4301 / SS 304)
- Bobină de detecție - aluminiu, opțional oțel inoxidabil (1.4301 / SS 304)
- Unitate de control - oțel, opțional oțel inoxidabil (1.4301 / SS 304)
- Placă de acoperire - PP (polipropilenă)
- Tub senzor - PP (polipropilenă), ca opțiune TIVA
- Flanșă de conectare - oțel inoxidabil (1.4301 / SS 304)
- Clapeta de eliminare - Oțel inoxidabil (1.4301 / SS 304)

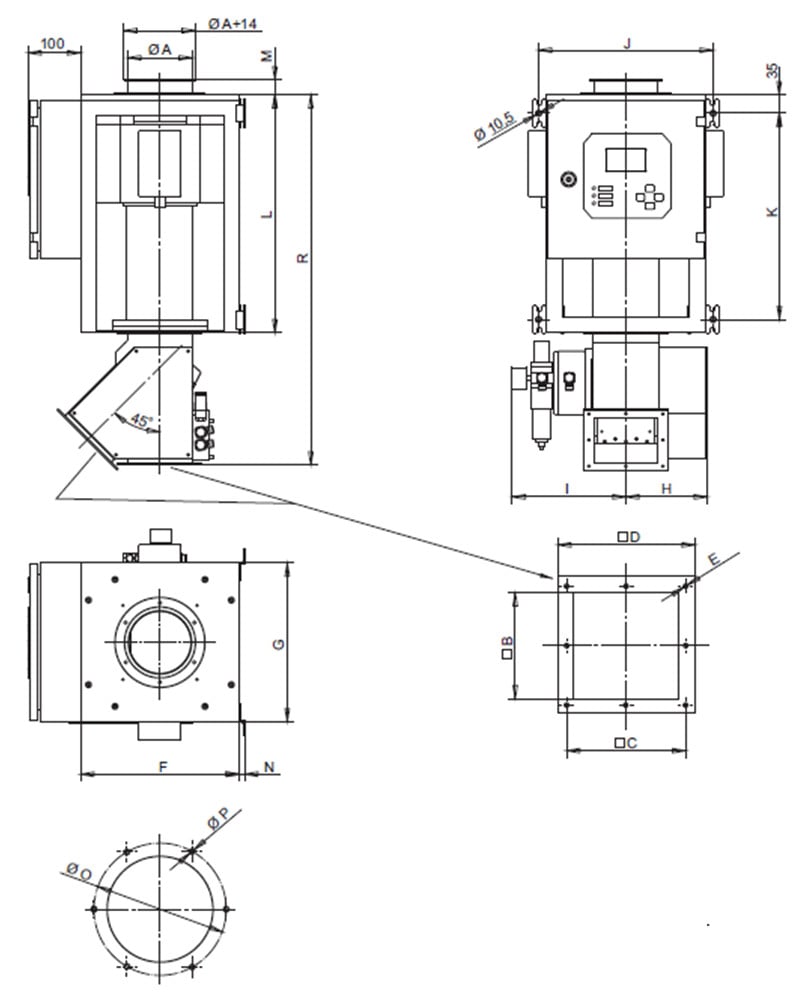

Dimensiuni
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
De asemenea, putem furniza un detector de metale în cădere cu o înălțime, un diametru al deschiderii, un cadru etc. diferite, pentru a răspunde cerințelor dumneavoastră.
Vă vom solicita o specificație a modificărilor necesare și vom pregăti o ofertă exact pentru operațiunea dumneavoastră.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să vă testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilitate - diametrul bilei de oțel (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Unitatea de control AMD 05
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Unitate de control cu sursă de alimentare reglată încorporată pentru performanțe fiabile și întreținere ușoară
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Zona îngustă de detecție asigură localizarea precisă a metalelor în câmpul de detecție, ceea ce permite o detectare exactă
- Monitorizarea funcționalității corecte a sistemului
- Control tactil - cu 4 butoane ergonomice
- Ecran LCD cu iluminare de fundal, format din cinci rânduri
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
Domeniul de livrare
Detectoarele QUICKTRON 05 A sunt furnizate cu:
- Cap de detecție
- Unitate de eliminare, inclusiv componente pneumatice, regulator de presiune a aerului, etc.
- Unitate de control
- Cabluri de conectare
- Hardware de instalare
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 65
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza materialului la care poate detecta în mod fiabil metalele: 1,5 – 6,0 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
Un detector de metale gravitational (prin cădere liberă) se utilizează atunci când materialul este transportat prin cădere liberă — adică trece printr-o conductă sau jgheab sub propria greutate, nu pe bandă. Materialul trece direct prin bobina de detecție în interiorul conductei, permițând un control 100% al fluxului fără manipulare specială a produsului. Dacă procesul dvs. de producție implică transportul gravitațional al materialelor vrac, această variantă este de obicei mai compactă și mai ușor de integrat decât o soluție cu bandă.
Sensibilitatea depinde în principal de diametrul aperturii detectorului — cu cât diametrul este mai mic, cu atât sensibilitatea este mai mare. De exemplu, Detectorul de metale gravitational QUICKTRON 03 R cu diametrul DN 30 mm are o sensibilitate de 0,5 mm (sferă Fe); la cel mai mare diametru DN 200 mm, aceasta este de 1,75 mm. Sensibilitatea este influențată și de alți factori, cum ar fi viteza, densitatea, temperatura și umiditatea materialului — de aceea oferim teste gratuite pe materialul dvs.
Detectorul de metale gravitational QUICKTRON 03 R este o variantă economică cu evacuare simplă, potrivită pentru materiale vrac standard precum granulat, regranulat sau măcinătură. Detectorul de metale gravitational QUICKTRON 03 E este echipat cu o clapetă dublă de evacuare care previne blocarea conductei — alegeți acest model în special pentru fulgi de folie ușoară. Detectorul de metale PDK COMPLETE este un sistem complet de postcurățare care include un detector, un alimentator vibrator și o unitate de transport, proiectat pentru dozare din big-bag-uri sau butoaie fără echipament suplimentar.
Livrăm detectoare industriale de metale pentru transport gravitational cu diametre de apertură de la DN 30 la DN 200 mm. Pentru Detectorul de metale gravitational QUICKTRON 03 R, aceasta corespunde unor capacități de la 1.000 la 44.800 litri pe oră. Dacă dimensiunile standard nu corespund instalației dvs., fabricăm un detector la comandă cu un alt diametru, înălțime sau cadru.
Da, oferim detectoare industriale de metale pentru transport gravitational și în versiune ATEX, destinată atmosferelor explozive. La cerere, vă rugăm să specificați zona și categoria ATEX necesare pentru a putea propune configurația corectă pentru instalația dvs.
Livrarea standard include capul de detecție, unitatea de comandă AMD 03, cablurile de conectare și manualul de utilizare. Dimensiunile compacte și înălțimea redusă de construcție facilitează integrarea în linia existentă. Ne ocupăm de întregul proiect: venim, măsurăm, fabricăm la comandă, instalăm, punem în funcțiune și instruim personalul. Serviciul de garanție și post-garanție autorizat este, de asemenea, inclus.
Da — efectuăm gratuit teste ale materialului dvs. pe echipamentele noastre, cu un rezultat garantat în termen de trei zile. Testele sunt esențiale pentru determinarea corectă a sensibilității detectorului, deoarece fiecare material se comportă diferit. Contactați-ne și stabilim trimiterea de mostre.
