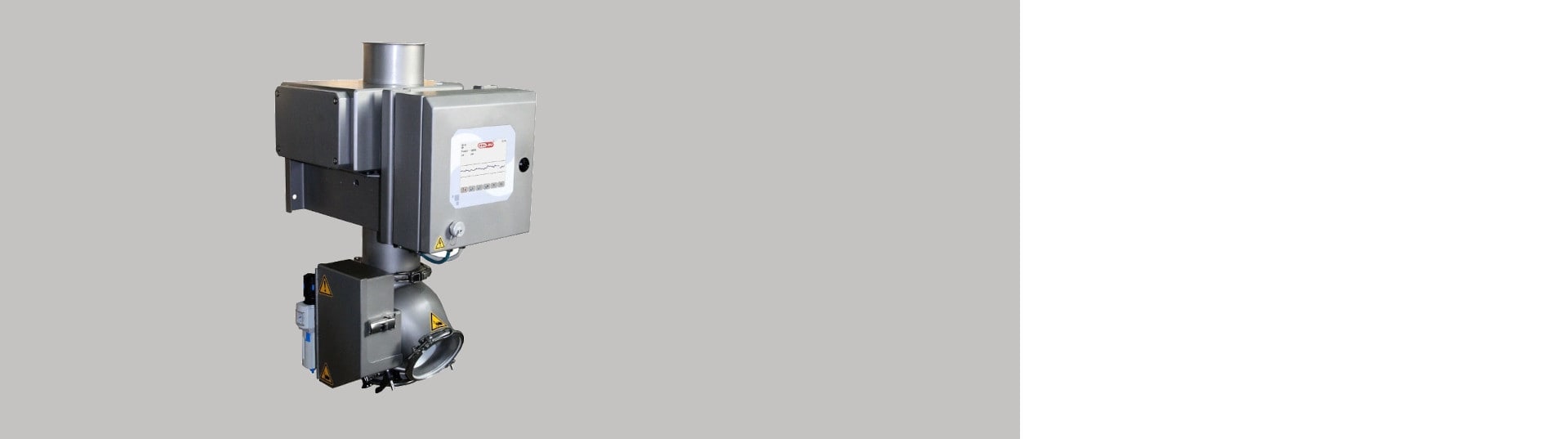

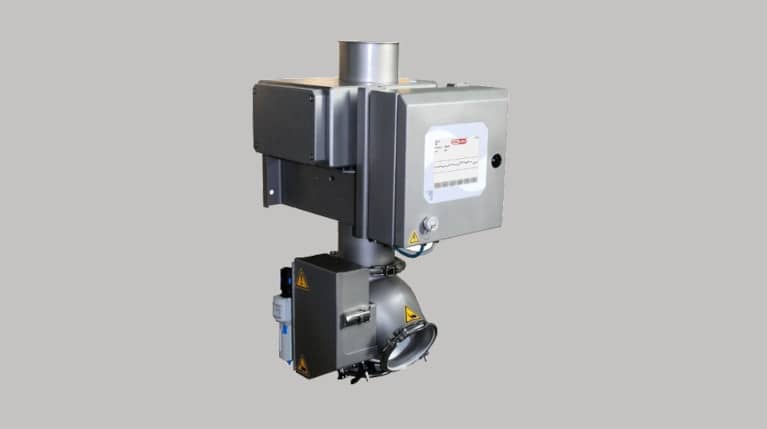

Detector de metale prin cădere QUICKTRON 07 RH HyQ Clean
Detectorul de metale de mare sensibilitate QUICKTRON 07 RH HyQ Clean este utilizat pentru detectarea particulelor metalice din materialele în vrac transportate prin gravitație prin conducte. QUICKTRON 07 este sinonim cu detectoarele de metale cu cea mai mare precizie de detectare și fiabilitate. Bobina detectorului are mai multe straturi de ecranare și nu necesită un tub senzor din plastic. Acest lucru face detectorul imun la interferențele electromagnetice externe, permițând detectarea extrem de precisă a metalelor.
Detectorul este complet automat și este echipat cu o supapă de închidere de mare viteză, care permite eliminarea foarte precisă a contaminanților și minimizează pierderea de produs bun.
Detectorul QUICKTRON 07 RH HyQ Clean este ușor de integrat în conductele existente datorită înălțimii reduse și dimensiunilor compacte.
Este fabricat din oțel inoxidabil, cu accent pe designul igienic. Acesta îndeplinește cele mai stricte cerințe de igienă, este ușor de curățat și rezistent la majoritatea procedurilor de curățare. Nu există colțuri inaccesibile sau buzunare oarbe în care materialul s-ar putea depune!
Designul igienic și sensibilitatea extremă fac din QUICKTRON 07 RH HyQ Clean vârful absolut al gamei de detectoare de metale prin cădere utilizate pentru controlul amestecurilor în vrac transportate prin cădere liberă.
Acest detector este echipat cu o unitate de control AMD 07 de ultimă generație cu o serie de caracteristici avansate. Unitatea este echipată cu un afișaj cu ecran tactil, ceea ce face ca operarea să fie simplă și intuitivă. Acesta permite monitorizarea permanentă a componentelor electronice și mecanice. Sistemul mesuNET permite accesul de la distanță la dispozitiv. Unitatea face parte din detector, dar poate fi amplasată și în afara detectorului.
Acest detector de metale prin cădere este furnizat standard pentru țevi cu un diametru de 80 - 300 mm. De asemenea, putem oferi un detector pentru țevi de alte diametre și secțiuni transversale (pătrate, dreptunghiulare).
Principalele avantaje ale unui detector de metale prin cădere
- Un detector de metale pentru inspectarea materialelor în vrac în cădere liberă, care îndeplinește în același timp cele mai înalte cerințe de igienă.
- Acesta detectează toate particulele metalice, atât libere, cât și sub formă de incluziuni în produsul final.
- Detectarea metalelor extrem de precisă și fiabilă.
- Rezistent la interferențe electromagnetice.
- Ușor de curățat - îndeplinește cele mai stricte cerințe de igienă.
- Compactitate pentru o integrare ușoară în instalațiile și liniile de producție existente.
Principiul de funcționare a detectorului

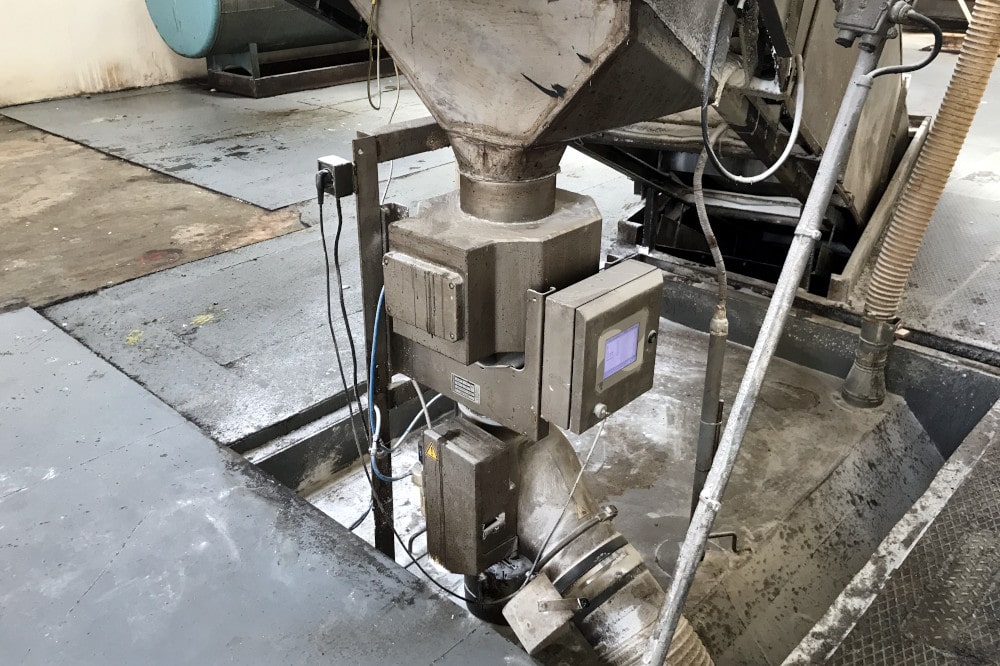

Detectorul de metale Quicktron este instalat într-o conductă care transportă material în vrac în cădere liberă. Materialul care urmează să fie inspectat trece prin bobina de detecție. Dacă materialul este contaminat cu un contaminant metalic, bobina detectează acest metal și emite un semnal pentru a deschide supapa de închidere. Contaminantul metalic și o parte din material sunt redirecționate către groapa de gunoi. Apoi, clapeta revine automat la poziția inițială. Funcționarea detectorului, inclusiv eliminarea contaminanților, este complet automată.
Datorită supapei de închidere de mare viteză utilizată, funcționarea sa este foarte rapidă și precisă, rezultând o pierdere minimă de material bun. Timpul de aruncare a materialului este reglabil.
Detectorul QUICKTRON 07 RH HyQ Clean de metal pentru gropi este:
- Fiabil - în funcționalitate și detectarea metalelor
- Rapid - în răspuns și curățare
- Conformitate - în proiectare și gestionarea datelor
Garantăm testele in trei zile!
Vă asigurăm că dispozitivul nostru corespunde perfect așteptărilor dumneavoastră!
Vom efectua teste cu materialului dumneavoastră pe separatoarele noastre magnetice GRATUIT!
Design igienic

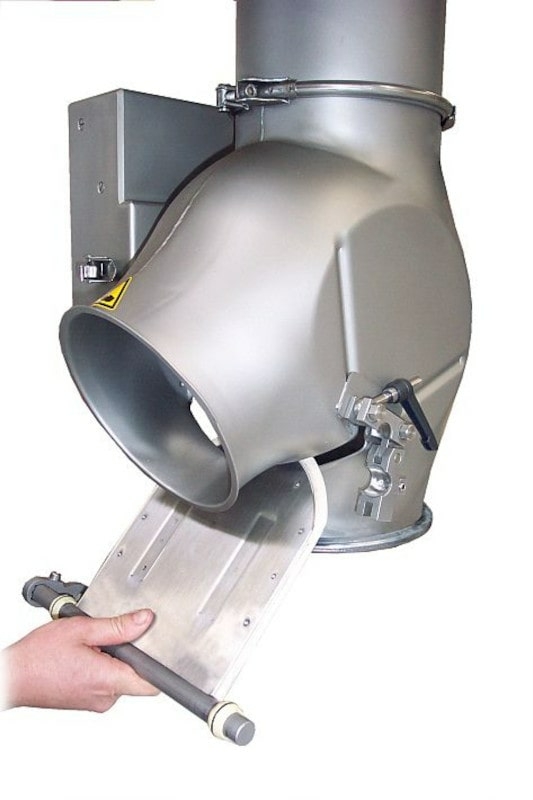

Demontare ușoară - unitatea de eliminare poate fi demontată în mai puțin de 1 minut și fără unelte!
De asemenea, clapeta de închidere poate fi demontată și curățată ușor și rapid.
Echipamente opționale
Detectoarele QUICKTRON 07 RH HyQ Clean pot fi furnizate cu o gamă largă de echipamente suplimentare:
- Dispozitiv de avertizare - baliză, buzzer
- mesuSET - controlul detectorului prin intermediul laptopului
- mesuNET - acces de la distanță la dispozitiv
- Compresor de aer
- Rezervor de aer comprimat
Design special
Aveți cerințe speciale pentru proiectarea detectorului de metale? Cele mai frecvente cerințe includ:
- Proiectare pentru utilizare în atmosfere explozive
- Versiune color în funcție de cerere
Materiale utilizate
- Cadru - Oțel inoxidabil (1.4301 / SS 304)
- Bobină de detecție - oțel inoxidabil (1.4301 / SS 304)
- Unitate de control - Oțel inoxidabil (1.4301 / SS 304)
- Zona senzorului - PE (polietilenă) antistatică de calitate alimentară conform FDA
- Flanșă de conectare - oțel inoxidabil (1.4301 / SS 304)
- Clapeta de eliminare - Oțel inoxidabil (1.4301 / SS 304)

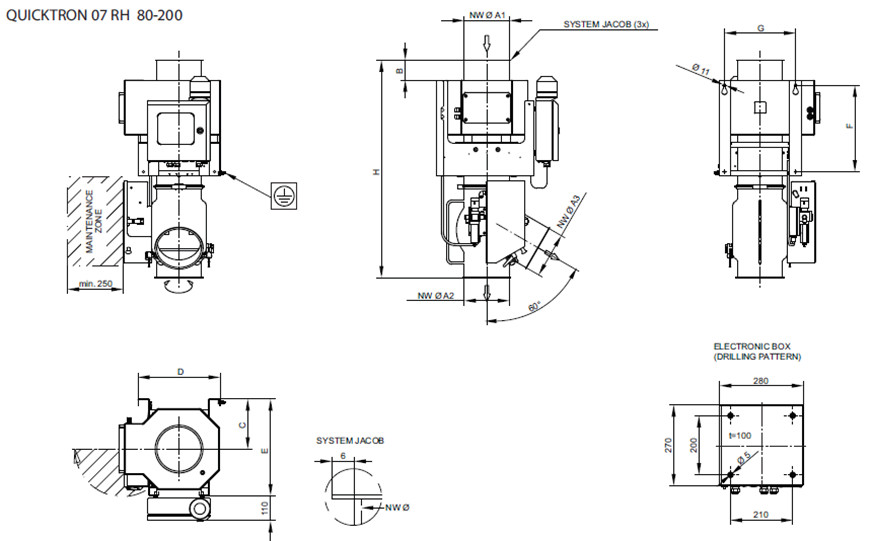

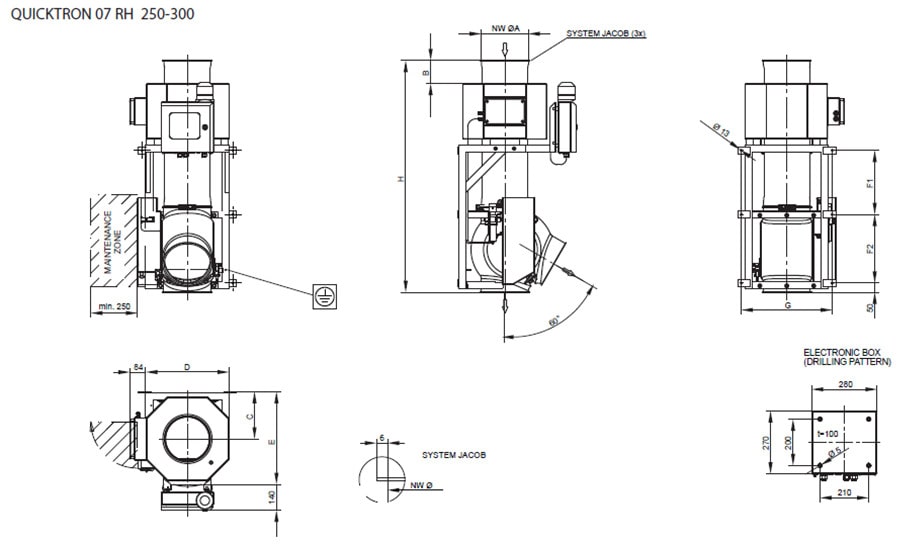

Dimensiuni
| A1: (mm) | A2/A3: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 42 | 190 | 280 | 350 | 220 | 230 | 600 |
| 100 | 100 | 73 | 190 | 280 | 350 | 220 | 230 | 680 |
| 120 | 120 | 80 | 190 | 280 | 350 | 220 | 230 | 700 |
| 150 | 150 | 80 | 190 | 360 | 385 | 290 | 300 | 825 |
| 200 | 200 | 90 | 225 | 370 | 435 | 380 | 320 | 980 |
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F1: (mm) | F2: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 250 | 125 | 255 | 450 | 500 | 345 | 370 | 490 | 1250 |
| 300 | 150 | 295 | 550 | 585 | 355 | 485 | 580 | 1600 |
De asemenea, putem furniza un detector de metale în cădere cu o înălțime, un diametru al deschiderii, un cadru etc. diferite, pentru a răspunde cerințelor dumneavoastră.
Vă vom solicita o specificație a modificărilor necesare și vom pregăti o ofertă exact pentru operațiunea dumneavoastră.
Sensibilitatea detectorului
Sensibilitatea detectorului depinde de mai mulți parametri, cum ar fi diametrul deschiderii (cu cât diametrul deschiderii este mai mic, cu atât sensibilitatea detectorului este mai mare), viteza materialului, densitatea produsului, temperatura acestuia, umiditatea etc.
Pentru a selecta cel mai potrivit detector de metale cu sensibilitatea necesară pentru aplicația dvs., vă recomandăm să testați materialul. Vom efectua aceste teste gratuit. Vă rugăm să ne contactați pentru a aranja testarea și pentru a trimite mostre din materialul dumneavoastră.
Tabelul de sensibilitate al detectorului QUICKTRON 07 RH HyQ Clean
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Sensibilitate - diametrul bilei de oțel (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |
Unitatea de control AMD 07
O unitate de control de bună calitate este esențială pentru funcționarea corectă a oricărui detector. Unitatea noastră de control este fabricată cu un accent pe manopera și componentele de înaltă calitate.
Rezultatul este o unitate de control stabilă cu o gamă largă de funcții (doar pentru a numi câteva):
- Comunicare prin Ethernet = flexibilitate nelimitată
- Unitate de control compactă
- Reglarea automată a produsului cu suprimarea interferențelor și calibrarea automată a sensibilității
- Monitorizare dinamică automată - sensibilitate maximă a detectorului
- Filtrare digitală a semnalului pentru stabilitate maximă în medii dificile
- Monitorizarea funcționalității corecte a sistemului
- Zona îngustă de detecție asigură localizarea precisă a metalelor în câmpul de detecție, ceea ce permite o detectare exactă
- Operare intuitivă ușoară - esențială pentru operarea detectorului
- Ecran color cu diagonala de 5,7"
- Posibilitatea de a salva în memorie setările pentru până la 500 de produse
- Posibilitate de conectare de la distanță - diagnosticare, modificări de parametri, actualizări software
- Conector USB - posibilitate de stocare a datelor, actualizare ușoară a software-ului, accelerare a intervenției de service
Domeniul de livrare
Detectoarele QUICKTRON 07 RH HyQ Clean sunt furnizate cu:
- Cap de detecție
- Unitate de eliminare, inclusiv componente pneumatice, regulator de presiune a aerului, etc.
- Unitate de control
- Cabluri de conectare
- Hardware de instalare
- Instrucțiuni de utilizare
Fișă tehnică (EN)
- Sursă de alimentare: 100 – 240 V AC, 50/60 Hz
- Consum de energie: max. 50 W
- Gradul de acoperire: IP 66
- Temperatura minimă de funcționare: - 10 °C
- Temperatura maximă de funcționare: + 50 °C
- Umiditatea relativă a aerului: 0 - 95% (fără condensare)
- Viteza materialului la care poate detecta în mod fiabil metalele: 1,5 – 6,0 m/s
- Cablu de alimentare: 1,8 m cu ștecăr
Un detector de metale gravitational (prin cădere liberă) se utilizează atunci când materialul este transportat prin cădere liberă — adică trece printr-o conductă sau jgheab sub propria greutate, nu pe bandă. Materialul trece direct prin bobina de detecție în interiorul conductei, permițând un control 100% al fluxului fără manipulare specială a produsului. Dacă procesul dvs. de producție implică transportul gravitațional al materialelor vrac, această variantă este de obicei mai compactă și mai ușor de integrat decât o soluție cu bandă.
Sensibilitatea depinde în principal de diametrul aperturii detectorului — cu cât diametrul este mai mic, cu atât sensibilitatea este mai mare. De exemplu, Detectorul de metale gravitational QUICKTRON 03 R cu diametrul DN 30 mm are o sensibilitate de 0,5 mm (sferă Fe); la cel mai mare diametru DN 200 mm, aceasta este de 1,75 mm. Sensibilitatea este influențată și de alți factori, cum ar fi viteza, densitatea, temperatura și umiditatea materialului — de aceea oferim teste gratuite pe materialul dvs.
Detectorul de metale gravitational QUICKTRON 03 R este o variantă economică cu evacuare simplă, potrivită pentru materiale vrac standard precum granulat, regranulat sau măcinătură. Detectorul de metale gravitational QUICKTRON 03 E este echipat cu o clapetă dublă de evacuare care previne blocarea conductei — alegeți acest model în special pentru fulgi de folie ușoară. Detectorul de metale PDK COMPLETE este un sistem complet de postcurățare care include un detector, un alimentator vibrator și o unitate de transport, proiectat pentru dozare din big-bag-uri sau butoaie fără echipament suplimentar.
Livrăm detectoare industriale de metale pentru transport gravitational cu diametre de apertură de la DN 30 la DN 200 mm. Pentru Detectorul de metale gravitational QUICKTRON 03 R, aceasta corespunde unor capacități de la 1.000 la 44.800 litri pe oră. Dacă dimensiunile standard nu corespund instalației dvs., fabricăm un detector la comandă cu un alt diametru, înălțime sau cadru.
Da, oferim detectoare industriale de metale pentru transport gravitational și în versiune ATEX, destinată atmosferelor explozive. La cerere, vă rugăm să specificați zona și categoria ATEX necesare pentru a putea propune configurația corectă pentru instalația dvs.
Livrarea standard include capul de detecție, unitatea de comandă AMD 03, cablurile de conectare și manualul de utilizare. Dimensiunile compacte și înălțimea redusă de construcție facilitează integrarea în linia existentă. Ne ocupăm de întregul proiect: venim, măsurăm, fabricăm la comandă, instalăm, punem în funcțiune și instruim personalul. Serviciul de garanție și post-garanție autorizat este, de asemenea, inclus.
Da — efectuăm gratuit teste ale materialului dvs. pe echipamentele noastre, cu un rezultat garantat în termen de trei zile. Testele sunt esențiale pentru determinarea corectă a sensibilității detectorului, deoarece fiecare material se comportă diferit. Contactați-ne și stabilim trimiterea de mostre.
